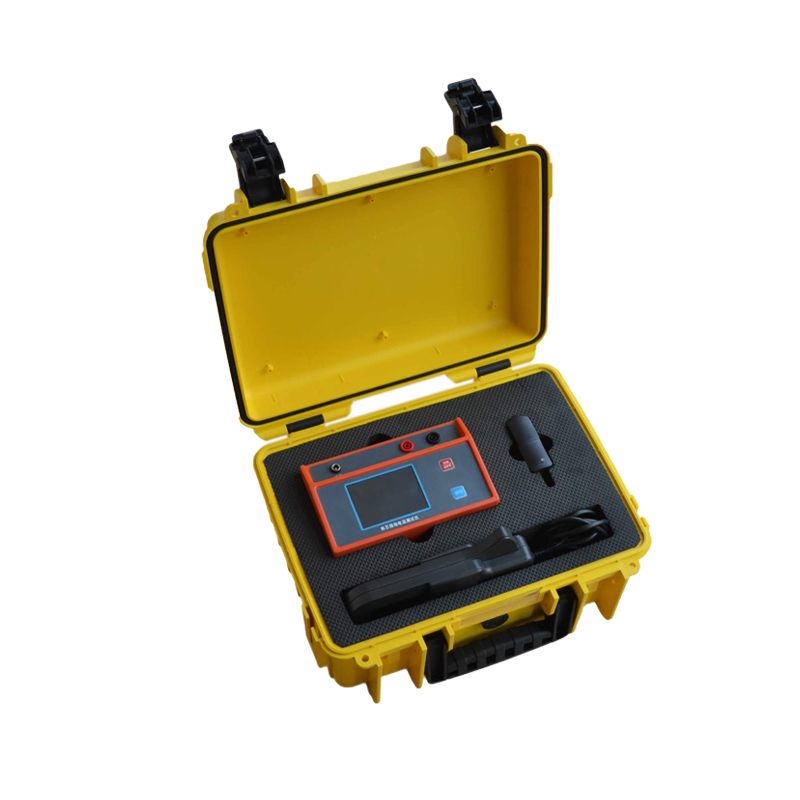

為了滿足變壓器鐵芯電流的測量需要，本公司研制了一款抗干擾變壓器鐵芯接地電流測試儀產品。該儀器采用全新技術，具有高效率、體積小、重量輕等特點。整機由ARM處理器控制，自動完成自檢、數據處理、顯示等功能。
本儀器測量精度高，操作簡便，適用于變電站、發(fā)電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。采用最新CT雙層磁屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場、電場干擾的影響，確保了采集測量的高精度、高穩(wěn)定性和高可靠性。
· 適用于變電站、發(fā)電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試；
· 本儀器采用交直流兩用模式。
· 在不插入專用電源適配器時，由內置鋰電池供電；
· 插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。
|
工作電源 |
交流： AC220V±10% ， 50Hz±1Hz 專用電源適配器 |
|
|
直流：內置 8.4V/2.6AH 鋰電池 |
||
|
電流輸入阻抗 |
0Ω |
|
|
電流量程 |
0-10A （ AC ） |
|
|
頻率 |
45-65Hz （用于工頻 50Hz 信號測量） |
|
|
準 確 度 |
磁場干擾 B 5GS 時 |
±1%±3 個字 |
|
磁場干擾 B 10GS 時 |
±1%±3 個字 |
|
|
磁場干擾 B 15GS 時 |
±1%±3 個字 |
|
|
磁場干擾 B 20GS 時 |
±2%±3 個字 |
|
|
最小分辨率 |
0.01mA |
|
|
采樣速率 |
1 次 / 秒 |
|
|
電流有效值顯示 |
0.5mA-10A |
|
|
內部數據存儲 |
999 組 |
|
|
顯示 |
正顯液晶顯示屏，陽光下可清晰顯示 |
|
|
工作溫度 |
-10 ～ 50℃ |
|
|
環(huán)境濕度 |
≤80%RH ，無結露 |
|
|
儲存條件 |
-20℃~60℃ ， ≤95 ％ RH, 無結露 |
|
|
體積 |
長 180mm× 寬 110mm× 高 100mm |
|
|
整機凈重 |
~1250g （含電池） |
|
