技術特點
產品參數
產品圖集
客戶案例

新一代高性能數字化局放電纜在線監測裝置；
實時監測電纜在運行過程中的局部放電的變化情況；
及時對設備絕緣異常狀態、放電性異常做出預警。

電纜局放在線監測系統系統構成

? 主站計算機系統（軟件平臺）
? 前端采集部分
? 傳感器部分（局部放電傳感器）
? 電纜本體感應取電部分

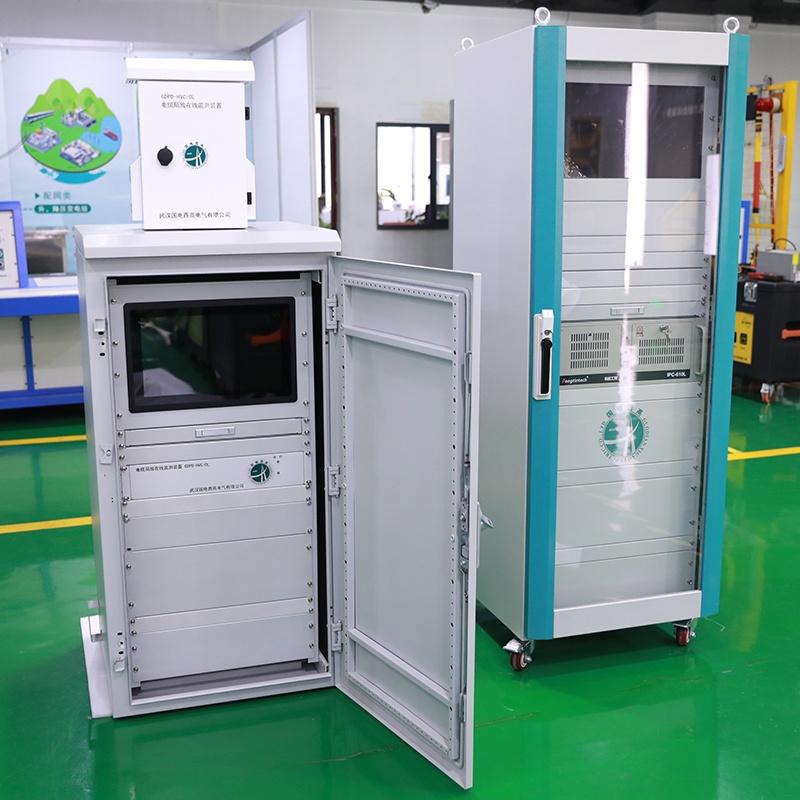

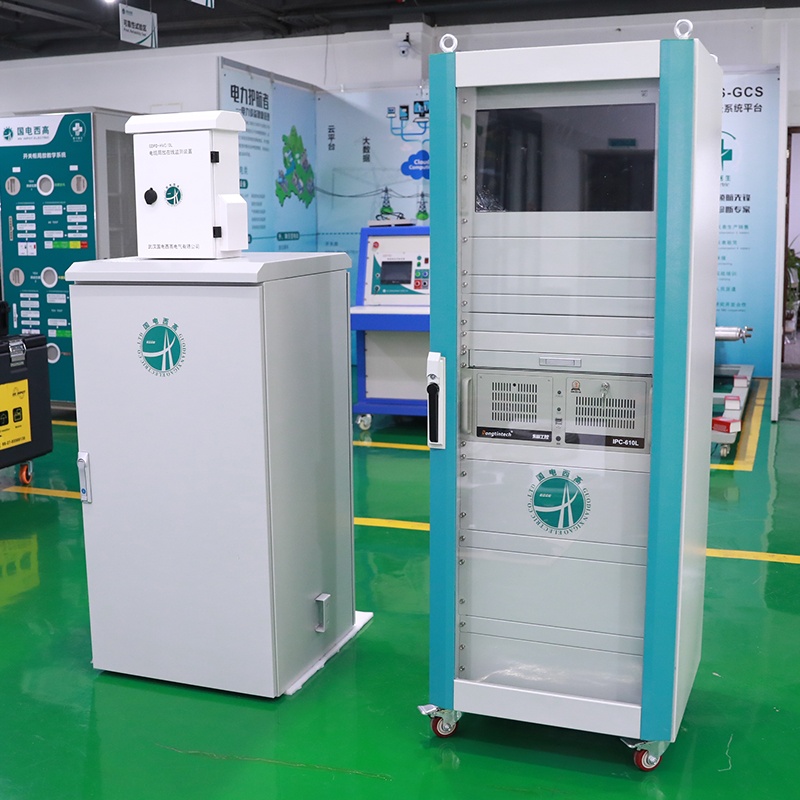

? 綜合檢測柜

電纜局放在線監測系統監測原理
當電纜線芯中有電流流過時，將會使金屬護套上產生感應電勢。在護套開路時，這個感應電勢可能會很大，有時不但會危及人身安全，還會擊穿金屬護套的外護層，尤其是電纜線路發生過電壓及短路故障時，在金屬護套上會形成很高的感應電壓，使電纜外護套絕緣發生擊穿，故應在金屬護套的一定位置采用特殊的連接方式和接地方式。

當護層兩端都接地時，就和大地形成一個通路，從而產生了接地環流。護層接地方式不當時，這個環流大小甚至可以達到線芯電流的50%或者更高，使得金屬護層上產生大量的損耗，影響了電纜的載流量并且使得電纜絕緣加速老化，同時電纜線路的許多故障會表現為金屬護層接地環流的變化，比如護層絕緣損壞引起的多點接地、護層接地系統遭到破壞（接地線或者交叉互聯線被偷盜）等，所以有必要對電纜金屬護層的環流進行相關的分析計算。而當護層單端接地時，接地線中將有電容電流流過，因為可以將單芯電纜線芯和線芯外面的金屬護套，看作是一個圓柱形的電容器，使得接地電流成分中含有電容電流，這個電容電流在電纜主絕緣狀態發生變化時也隨之發生變化。當電纜主絕緣存在水樹時，由于水樹的整流作用，將會有直流電流成分通過接地線，而電纜主絕緣或者接頭處存在缺陷的而產生的局部放電信號電流也會流經電纜護層的接地線，這些不同類型的接地電流成分不僅可以反映電力電纜金屬護層自身的狀態，也可以反映主絕緣的品質狀態（如老化以及缺陷等）引起的局部放電在內的多類故障。

電纜內部局部放電產生的電流脈沖還可以激發出電磁波，包括中低頻和UHF段(0.3-1.5GHZ)電磁波，然后根據接收的信號來分析局部放電的嚴重程度及其位置。該方法特別適合在電纜頭位置處檢測，電纜頭是局放發生概率最高的位置，且UHF信號更容易傳出來被檢測到，可定制合適的頻帶實現抗感擾的目的，也能對故障實現定位。

超聲信號也是伴隨著電纜局放產生的衍生物，通過電纜表面超聲信號的檢測也能實現對局放信號的檢測。

HFCT是常規的電纜脈沖電流局放檢測方法，我們還可以提供脈沖電流法、UHF和超聲等多方法同時檢測方案。多種方法同時對局放信號進行檢測可以實現檢測結果互相印證，減少單一方法因為干擾信號引起的誤報警。

產品參數

	技術參數名稱	技術指標要求
電纜局放在線監測系統	測量范圍	>0.1mA
	檢測頻帶	1MHz～30MHz
	電源模式	AC220V
	通訊方式	光纜TCP/IP
	功耗	<5W
	采樣頻率	250MHz
	采樣分辨率	14bit

	濾波方式	高通、低通、帶通數字濾波
	數據輸出形式	局放高頻電流脈沖幅值和脈沖數
	信息存儲	可通過光纜上傳至監控主機
	單個事件錄波時長	1s(50周期)
	最大通信距離	20000米
	使用環境溫度	-40～65℃
	靈敏度	≥10pC（實驗室條件下）；≥20pC（現場條件下）
	外殼材料	抗腐蝕、不產生嚴重渦流
	IP等級	IP68

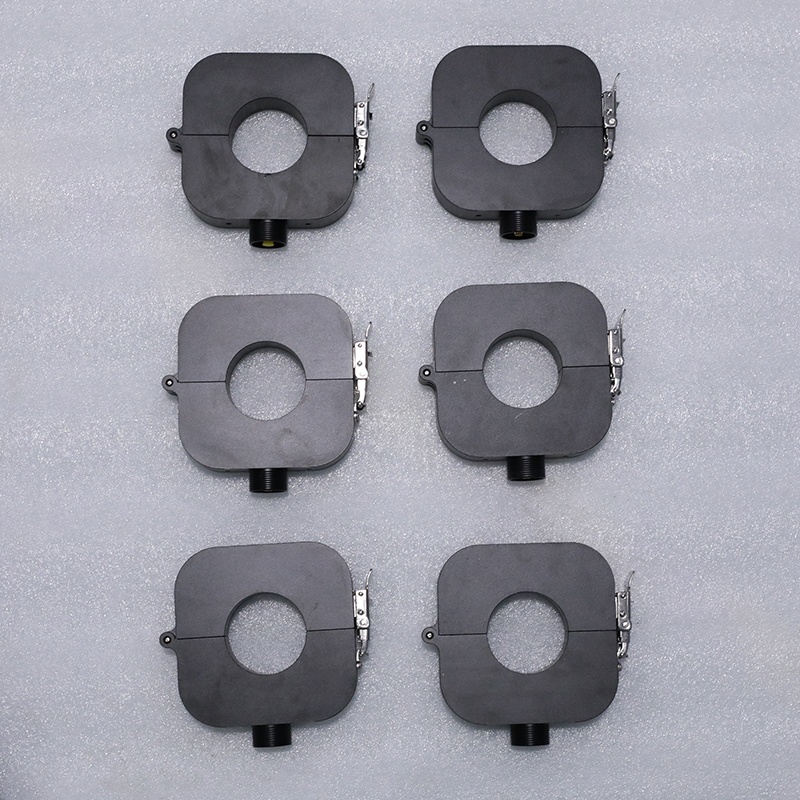

	安裝方式	開合鉗式
	內徑尺寸	可根據電纜規格定制
