正確判斷電纜故障類型是找故障的首要環節，需要的儀表為一只高阻計(搖表)和一只萬用表。具體步驟分為兩步：

　　步：測量相對地絕緣電阻和相間絕緣電阻，辨認電纜故障相；

　　第二步：檢查電纜導體有無斷線。

　　(1)測量相對地絕緣電阻和相間絕緣電阻時，先用高阻計(搖表)分別測量A對地、B對地、C對地、AB、BC、CA之間的絕緣電阻，找出絕緣電阻數值不合格的相。如高阻計(搖表)測得數值為0M歐姆，則換用萬用表復測。

　　(2)做導體連通性試驗，檢查電纜導體有無斷線時，先將遠端三相導體之間短路并懸空，在近端用萬用表測量相間導體回路電阻，如都為零歐姆則沒有線芯斷線故障；如有為零的數值，則同時存在斷線故障。

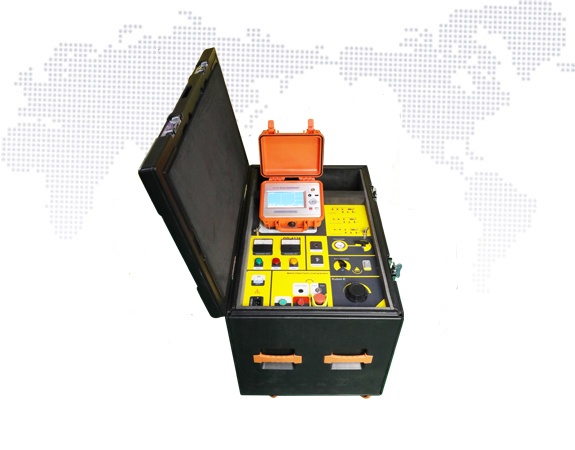

 國電西高GD-4138系列 移動式電纜故障綜合測試儀

　　GD-4138系列移動式電纜故障綜合測試儀（系統）是集測距、尋跡、定位于一體，設備內部集成直流高壓源、高壓電容、高壓弧反射測量裝置以及電氣高壓控制裝置，整套設備小巧便于移動、運輸及現場測試的綜合電纜故障測試定位裝置。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試及定點，若配備聲測法定點儀，國電西高可準確測定故障點的精確位置。適用于220KV及以下電壓等級的對各種埋地電纜、架空電纜、電力電纜進行測距、尋跡、埋深探測及故障定位。

　　如果您對國電西高的電纜故障測試儀感興趣的話，歡迎來電咨詢400-8818-755
