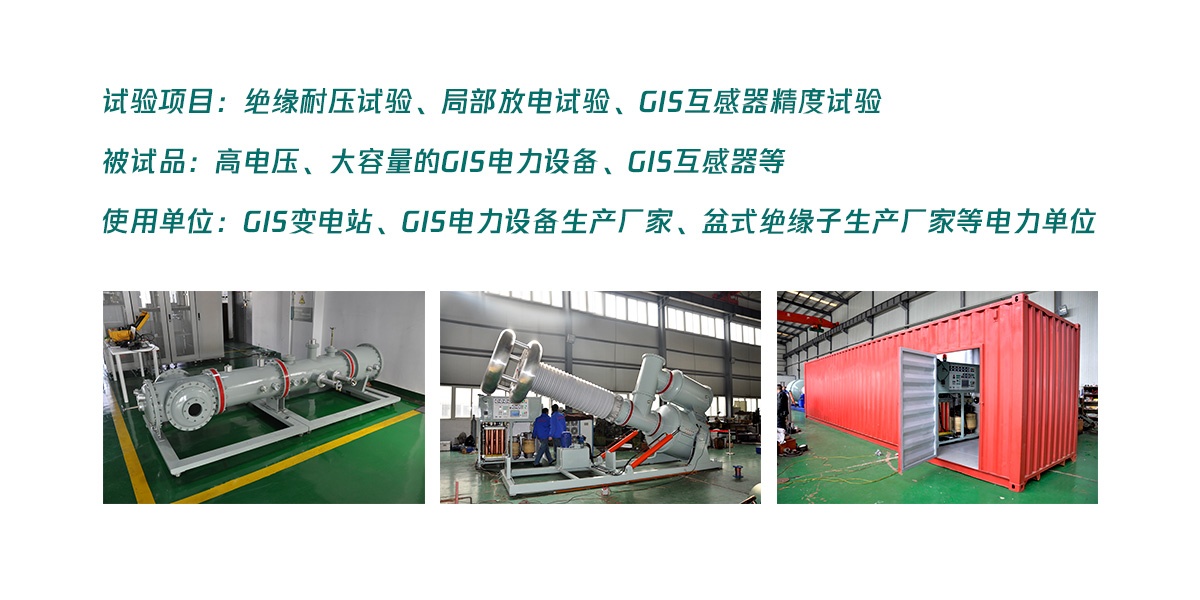

一、 適用范圍
本試驗裝置適用于額定電壓275kV及以下電壓等級高壓電器的工頻耐壓試驗及局部放電試驗。
在400kV下可帶試品電容量為 15000 pF

二、 安裝使用條件
1. 海拔高度：≤1000M
2. 環境溫度：-10---+40
3. 空氣相對濕度：≤90%
4. 具有良好的接地系統。
5. 安裝及使用地點：戶內/戶外
6. 電源電壓波形為正弦波，波形畸變≤3%

三、 該設備生產制造所遵循的標準
DL/T 848.3—2004  高壓試驗裝置通用技術條件
GB/T 2681        電工成套裝置中的導線顏色
GB/T 2682        電工成套裝置中的指示燈和按鈕的顏色
GB 4793.1        測量、控制和試驗室用電氣設備的安全要求  第1部分：通用要求IDT IEC6010-1：1990
GB/T11023—1989    高壓開關設備六氟化硫氣體密封試驗方法
GB/T 12501.2—1997  電工電子設備按電擊防護分類  第2部分：對電擊防護要求的導則
GB/T 16927.2—1997  高電壓試驗技術  第2部分：測量系統EQV IEC 60060-2：1994
JB 8749—1998       調壓器通用技術條件
JB/T 9641—1999     試驗變壓器
JJG 496—1996       工頻高壓分壓器

四、 基本技術要求

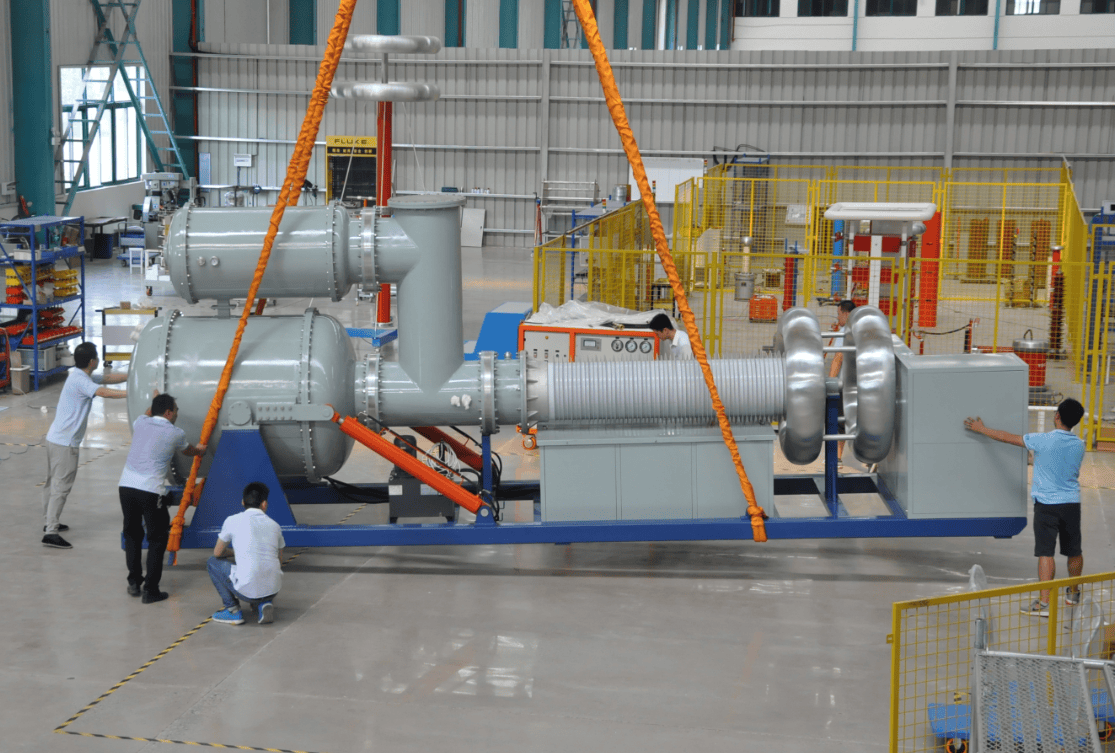

　　成套試驗裝置主要由控制系統、高壓電源系統、高壓電容分壓器及局放耦合電容器組成。局部放電試驗在有屏蔽的環境下進行試驗，試驗電源諧波分量＜5％。.
工作方式為在額定高壓電流下連續運行30分鐘。
各密閉氣室的年漏氣率小于0.5% 。

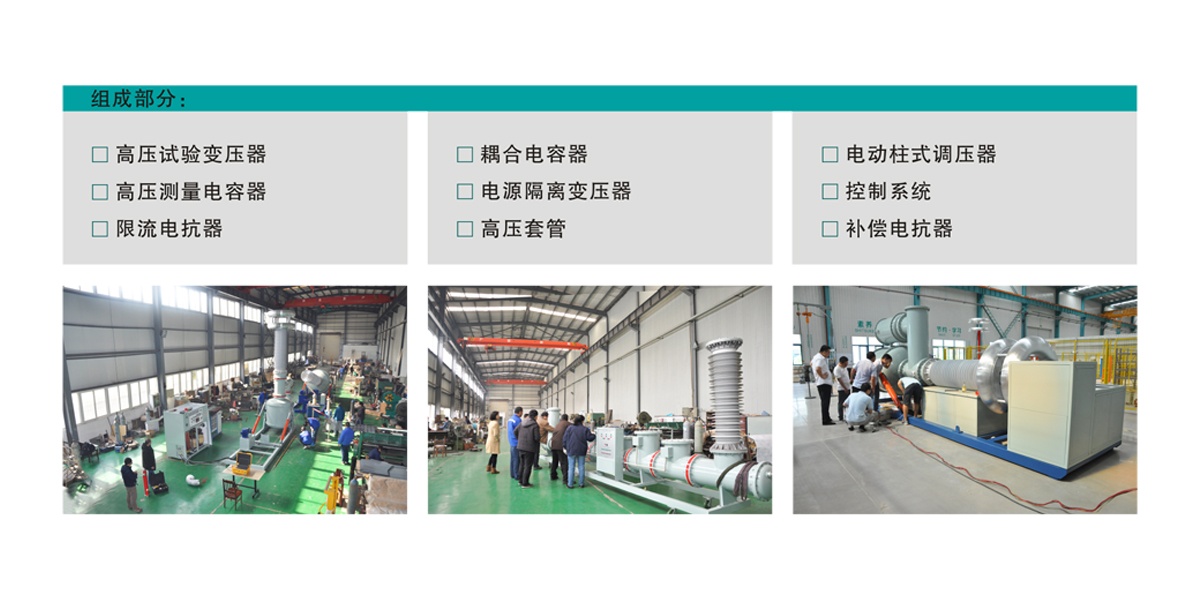

五、 成套裝置設備配置

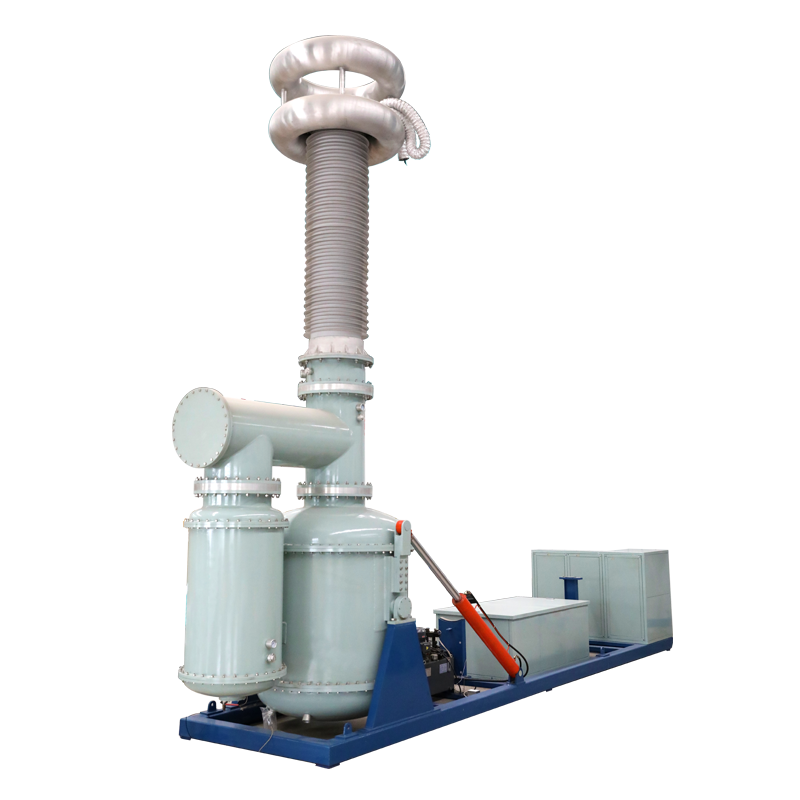

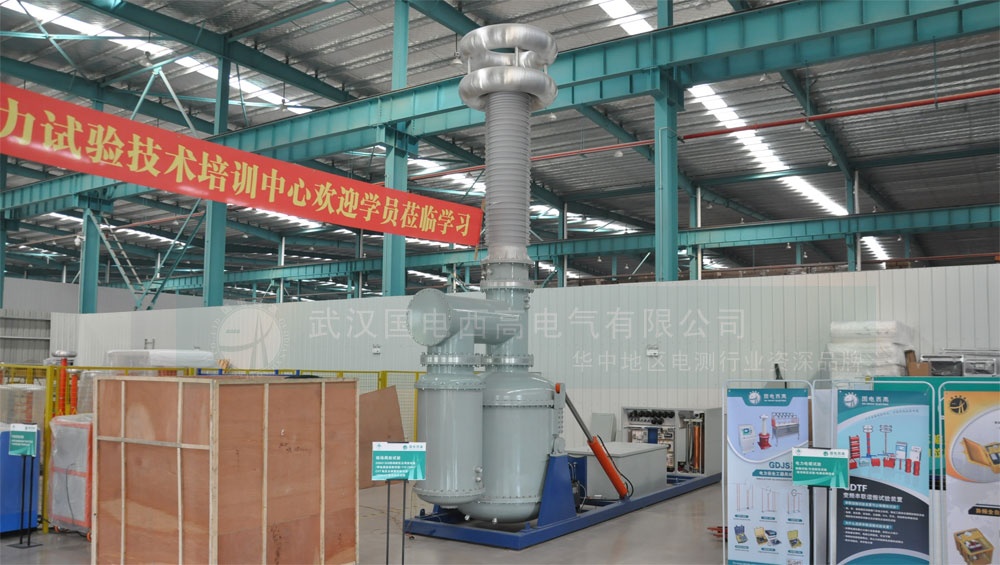

1. GIT-800kVA/400kV高壓試驗變壓器一臺
2. 400kV/50pf高壓測量電容器一只
3. 400kV/100mH限流電抗器一只
4. 400kV/200pf耦合電容器一只
5. GLB-100kVA/0.4/1.0kV電源隔離變壓器一臺
6. 400kV高壓套管一只
7. 100kVA電動柱式調壓器一臺
8. GIT-500控制系統一套
9. 補償電抗器700kvar
