技術特點

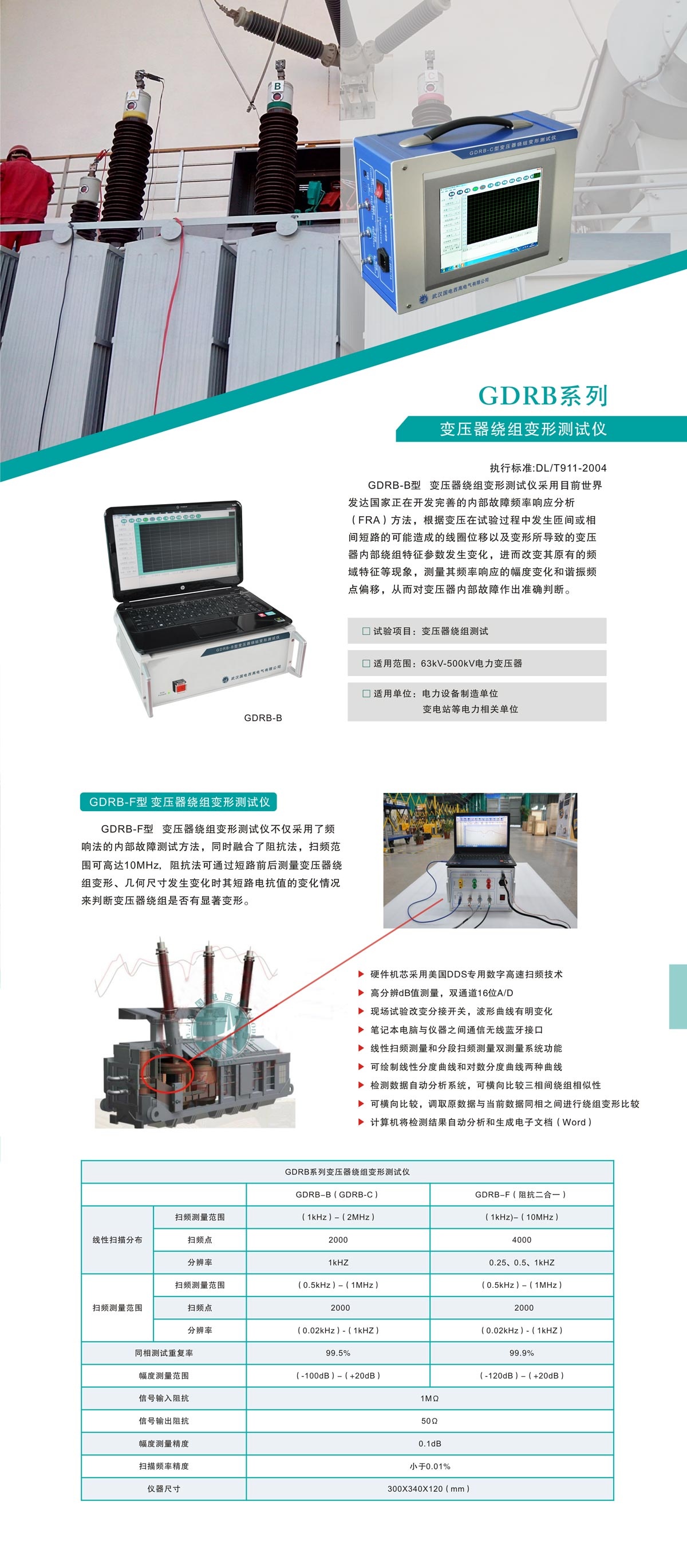

變壓器繞組變形綜合測試儀具有頻率響應法及低電壓短路阻抗法兩種測試方法對大中型變壓器的繞組進行測量、診斷，全面反映變壓器的繞組特性，為全國首款業界領先技術的產品。
變壓器繞組變形綜合測試儀（頻率響應法）用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。變壓器繞組變形綜合測試儀（頻率響應法）由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過網絡與筆記本電腦連接。
該儀器采用三相或者單相測量方式，只需低壓側短接，高壓側非測試相無須短接，選擇變壓器繞組聯結后，一次測量即可自動計算出每相的短路阻抗。儀器有低電流測試自動折算到額定電流功能，適合現場使用。儀器可同步測量電壓，電流，功率，電源頻率。
產品特點
變壓器繞組變形綜合測試儀（頻響法）主要技術特色
-
符合國家電力行業標準：DL/T911-2004 電力變壓器繞組變形的頻率響應分析法
-
不對變壓器進行吊罩、拆裝的情況下就可以進行測試
-
使用目前最為流行的掃頻法進行測量
-
本儀器可以對6kV以上的變壓器進行測量
-
采用分體式結構，測試主機與主控計算機之間采用USB連接，即插即用
-
現場接線簡單、使用方便
-
測量動態范圍寬：－100dB～20dB
-
分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004
-
測試主機與PC接口： USB接口。
-
信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波，信號輸出幅度可以軟件調節，最大幅度Vpp：10V，信號輸出阻抗為50Ω。
-
兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數
-
采集通道輸入阻抗：1MΩ
-
掃頻測量范圍：0.5kHz－2000kHz
-
掃描方式：采用線性或?qū)?shù)分布的掃頻測量方式
-
掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%
-
掃頻測量頻點：1kHz－2000kHz，測量點數用戶自定義，最大可達10000個點
變壓器繞組變形綜合測試儀（阻抗法）主要技術特色
-
符合國家電力行業標準：DL/T-1093-2008
-
測試精度高，電流、電壓等基本參數的測試精度都優于0.1%。
-
系統穩定性，抗干擾能力強，系統采用軟件數字濾波、硬件抗混濾波抗干擾技術，使系統的測試穩定度及抗干擾能力都比同類儀器有很大的提高。
-
三個獨立的電壓和三個獨立的電流輸入通道，測量通道采用16bit高度AD轉換器，所有通道同步采集，使功率計算精度有根本的保障，變壓器繞組變形測試儀（阻抗法）滿足所有變壓器的接線測量方式。
-
在電壓、電流波形嚴重畸變及低功率因數下仍可準確測量變壓器阻抗值。
-
所有測試通道完全隔離、獨立，自動調節量程范圍所有輸入通道的外接PT、CT的變化可分別進行設定，當輸入電壓小于500V，電流小于50A時，可直接測量。
變壓器繞組變形綜合測試分析軟件主要技術特色：
-
采用Windows平臺，兼容Window 2000/Window XP/Windows7。
-
相關測試參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
-
軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
-
軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。
-
軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
