儀器由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然后高壓低壓同時采樣，最后計算出組別、變比、誤差、相位差。

性能特點

1. 適用范圍

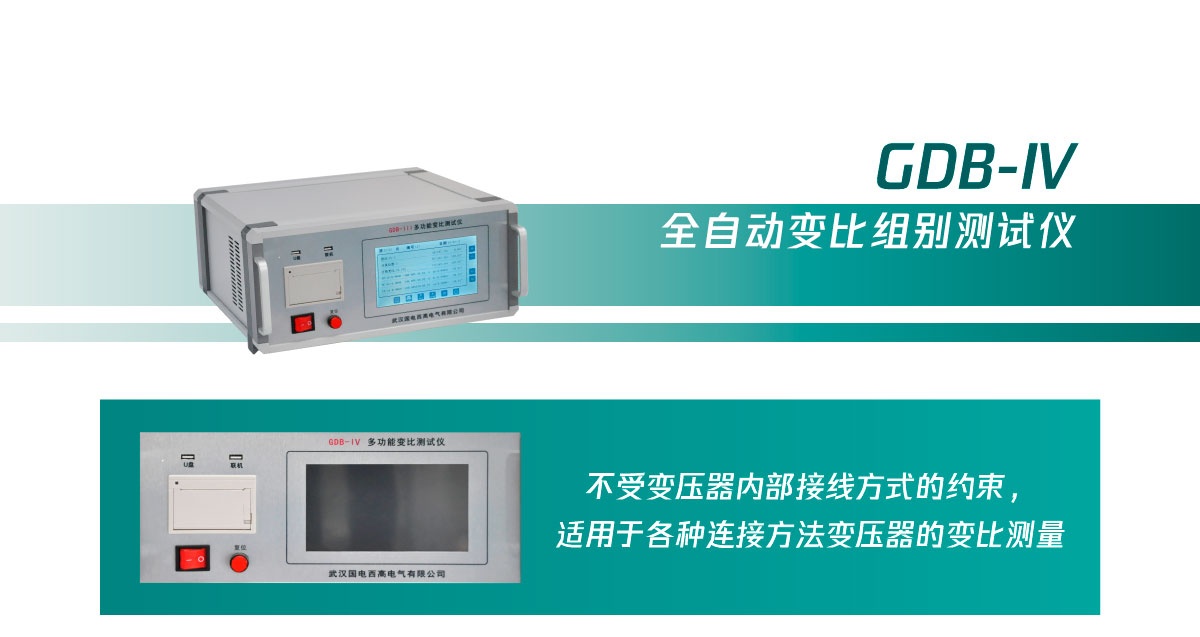

儀器自動產生穩定的3相或2相電壓，直接加到高壓側，不受變壓器內部接線方式的約束，適用于各種連接方法變壓器的變比測量。

儀器有2個實驗電壓。

2. 參數設定

有分接開關的變壓器，設定好額定參數后，測量時，儀器自動判斷分接開關的位置及當前位置的標準變比，即分接變比。

3. 速度快

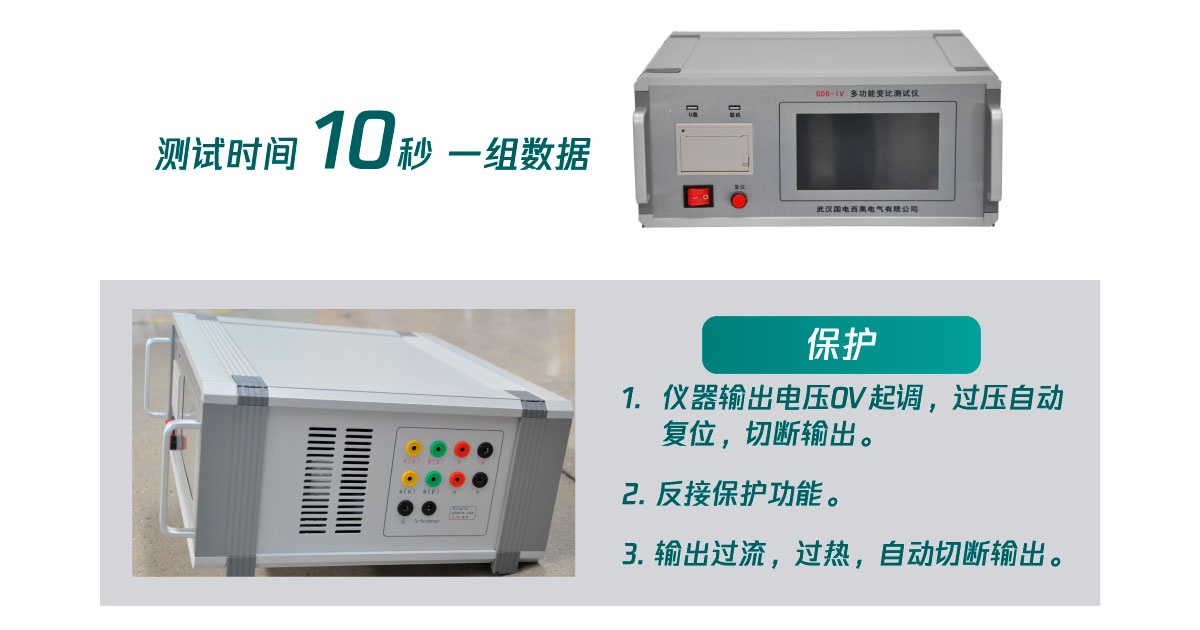

真實意義上的三相同時測量，一組數據的測試時間為10秒。

4. 重復性

儀器自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。不受交流供電的影響，測試數據重復性好。

5. 保護

1. 儀器輸出電壓0V起調，過壓自動復位，切斷輸出。

2. 反接保護功能。

3. 輸出過流，過熱，自動切斷輸出。

6. 界面

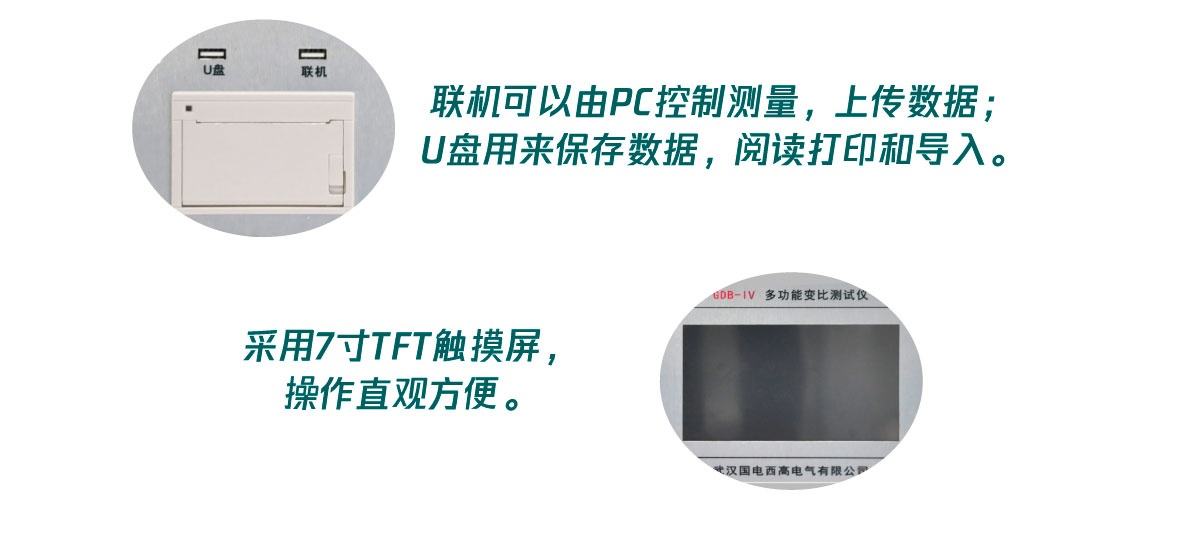

儀器采用7寸TFT觸摸屏，操作直觀方便。

7. 數據處理

儀器有2個USB接口。

一個用于聯機，聯機后，可以由PC控制測量，上傳數據，保存數據到EXCEL文檔。

另外一個USB用來插U盤，保存數據，保存的文件有二個：一個用來閱讀打印，另外一個用來導入EXCEL。

8. 儀器電源

機內12V10AH鋰電池供電。

9. 儀器內置簡捷使用說明書，可隨時查閱。
