變壓器直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。國電西高GDZRC型直流電阻測試儀是測量大型變壓器、互感器、發電機、電動機直流電阻的快速測試設備。

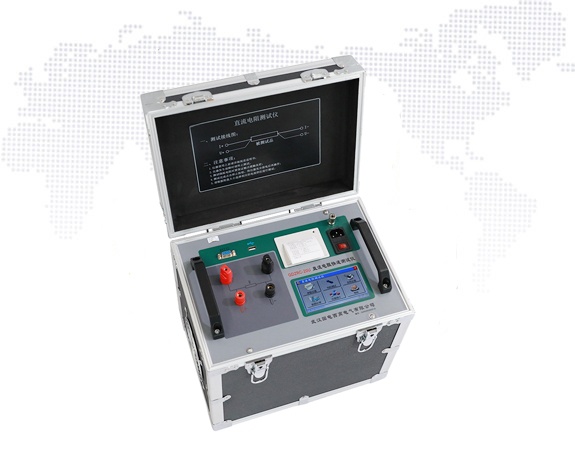

國電西高GDZRC-20U直流電阻快速測試儀

　　使用直流電阻測試儀為了盡量保證測量數據準確可信，在測量直流電阻時，如果發現有不平衡現象，可先按照以下步驟排除干擾，以免誤判造成不必要的損失。

　　1)首先檢查試驗引線夾，彈性及接觸面均良好，試驗引線無斷線，排除試驗引線、試驗儀器的影響。

　　2)充分的靜置和放電，排除因剩余電荷或感應電勢的影響。

　　3)多次切換分接開關，若不平衡率無明顯降低，且每一檔的直流電阻不平衡率都差不多，基本可排除分接開關接觸不良的影響。

　　4)進行溫度換算，以便與上一次試驗進行對比。

　　5)根據出廠、交接報告的數據，以確定是否是由于制造時引線電阻的差異造成直流電阻不平衡率超標。

　　在完成這些步驟后，若直流電阻仍然超標，則變壓器可能存在如下缺陷：①繞組連接不緊或焊接質量不良;②分接開關內部故障;③繞組或引出線斷股;④繞組層、匝間短路。
