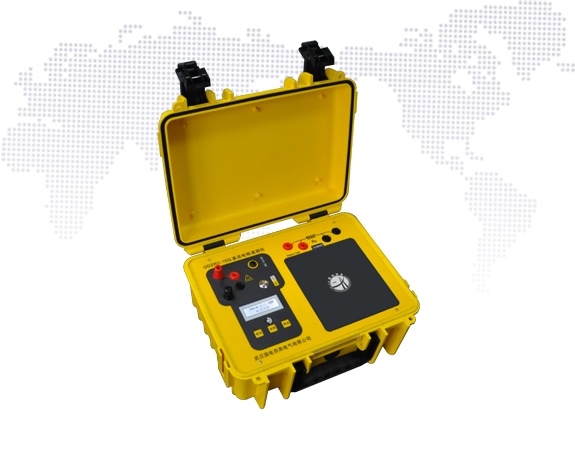

變壓器直流電阻測試儀該選擇多大的電流？
公式一：在變壓器內部繞組是星形（Y）聯結時，線電流可以等于相電流，由上式可得出一個測量系統直流輸入電阻時應施加的電流是：
IY=1.41kiOIn：100
公式二：在變壓器繞組是三角形耦合，線電流轉換器的負載電流是相電流三倍，并且DC電流被測量直流電阻和三分之一和2的總電流的比例分發。所以我們在測量控制直流電阻應加電流是：
ID=1.41x3/2+1/√3kiOInx100=1.22kiOIn÷100
當k取3~10時，既測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時，可以使鐵心中磁密日大于Bn接近飽和，即取測量直流電阻時的直流電流等于2%-10%額定電流。
如果直流電流過大，測量時間過長，由于繞組加熱溫度升高，電阻發生變化，會增加測量誤差。
根據上面的幾個公式大家就能選擇出相對應的直流電阻測試儀。
