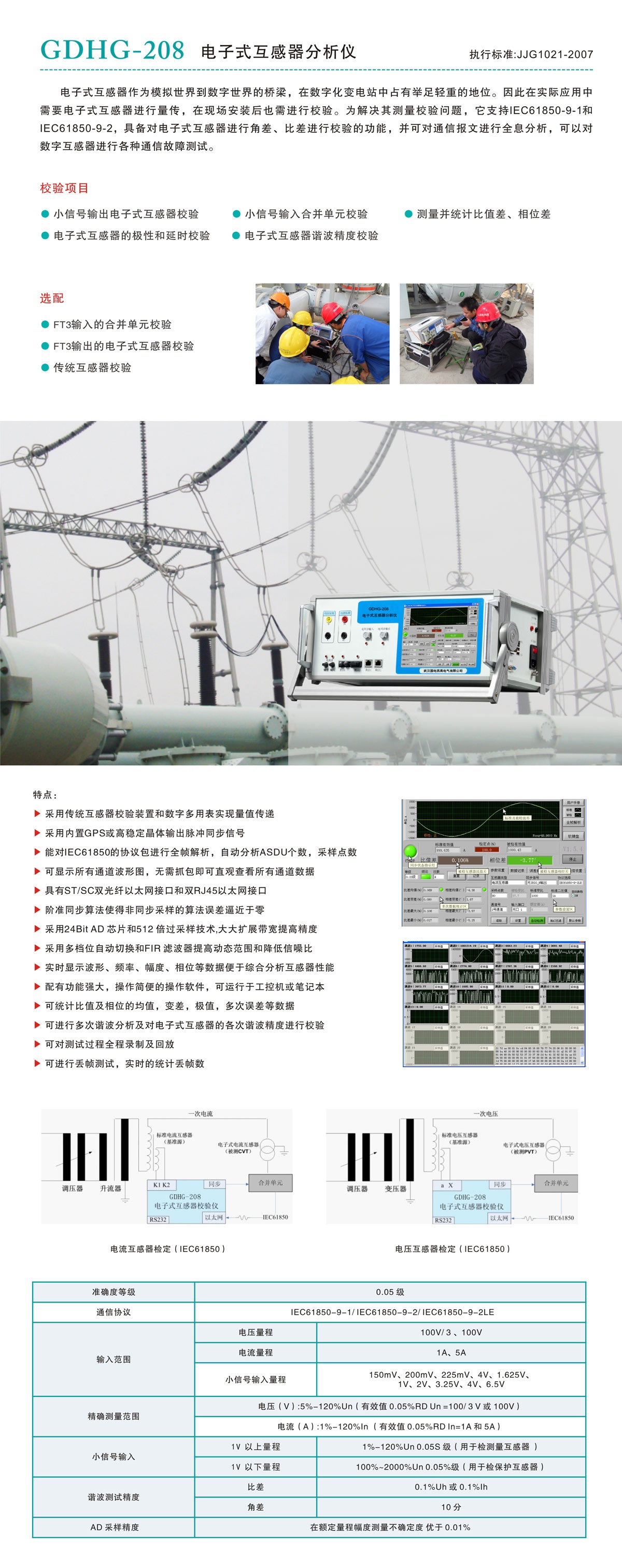

電子式互感器作為模擬世界到數字世界的橋梁，在數字化變電站中占有舉足輕重的地位。因此在實際應用中需要電子式互感器進行量傳，在現場安裝后也需進行校驗。為解決其測量校驗問題，它支持IEC61850-9-1和IEC61850-9-2，具備對電子式互感器進行角差、比差進行校驗的功能，并可對通信報文進行全息分析，可以對數字互感器進行各種通信故障測試。
校驗項目
|
準確度等級 |
0.05 級 ( 比差 < 0.05%, 角差 < 2') |
|
|
通信協議 |
IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE |
|
|
輸入范圍 |
電壓量程 |
100V/ 3 和 100V |
|
電流量程 |
1A 、 5A |
|
|
小信號輸入量程 |
150mV 、 200mV 、 225mV 、 4V 、 1.625V 、 1V 、2V 、3.25V 、 4V 、 6.5V |
|
|
精確測量范圍
|
電壓 (V) |
5%-120%Un ( 有效值 0.05%RD Un =100/ 3 V 或 100V) |
|
電流 (A) |
1%-120%In ( 有效值 0.05%RD In=1A 和 5A) |
|
|
小信號輸入
|
1V 以上量程 |
1%-120%Un (0.05S 級用于檢測量互感器 ) |
|
1V 以下量程 |
100%~2000%Un 0.05% 級 ( 用于檢保護互感器 ) |
|
|
諧波測試精度
|
比差 |
0.1%Uh 或 0.1%Ih |
|
角差 |
10 分 |
|
|
AD 采樣精度 |
在額定量程幅度測量不確定度 優于 0.01% |
|
|
小信號輸出 |
輸出電壓 |
0~ 7V |
|
輸出諧波 |
2~ 40 次 |
|
|
輸出精度 |
0.05~5V 0.05%RD |
|
|
諧波精度 |
0.05% |
|
|
輸入回路功耗 |
輸入電壓回路功耗 |
小于 0.2VA (100V/57.7) |
|
輸入電流回路功耗 |
< 1VA (5A) |
|
|
輸入電流回路功耗 |
< 0.2VA (1A) |
|
|
以太網接口 |
SC 光纖接口 |
1 個 ( 多模光纖波長 1310nm) |
|
ST 光纖接口 |
1 個 ( 多模光纖波長 1310nm) |
|
|
RJ45 接口 |
2 個 |
|
|
人機接口
|
顯示 |
TFT 液晶分辨率 800*600 |
|
操作 |
觸摸屏操作，工控機有 USB 口，可連接 USB 的鼠標鍵盤 |
|
