技術特點

根據GB/T6096-2020、GB609生產，主要用于區域限制安全帶系統性能、圍桿作業安全帶系統性能、墜落懸掛安全帶系統性能、安全帶救援性能等測試。廣泛應用于特種勞動防護用品監督檢驗站、建筑科學研究院、建筑工程質量檢測站、電力部門以及安全帶生產企業。

主機結構
1、主體架采用14#*5的鍍鋅方管6根，并作防銹處理，并經過專業力值有限元分析，確保整體測試架的安全性及穩固性。

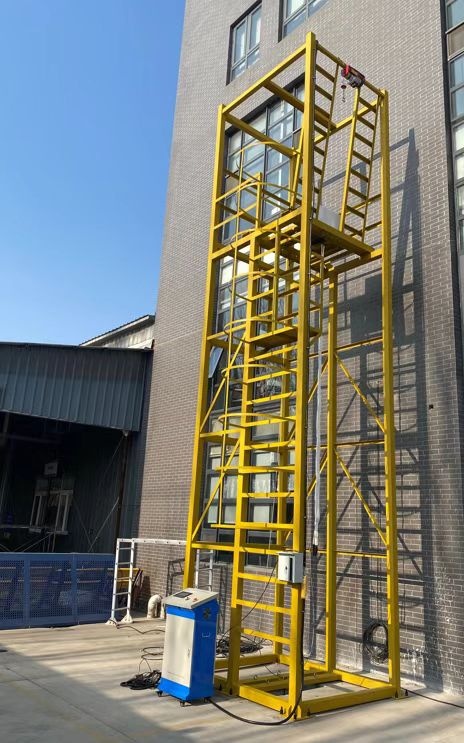

2、整套測試架系統采用工業化設計理念，可根據客戶具體需求提供個性化定制方案，包括不限于整體焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/傾斜樓梯式爬梯、防護欄開門斷電等。（圖片是客戶定制，常規是垂直爬梯）
3、配置調整安裝工裝，便于調整不同長度的安全繩長度。
4、靜態測試安裝平臺配有對稱工藝孔，方便適應現場的安裝。
測控系統
1、整體控制系統采用PLC+觸摸屏控制結構。相關操作均可以通過觸摸屏操作完成。
2、觸摸屏采用國內知名品牌，PLC采用三菱PLC，內置大容量RAM存儲器；TFT液晶4線精密電阻網格觸摸顯示，配置400MHz高速CPU，反應速度更快，處理能力更強。
3、采用恒轉矩測距系統，實時測試模擬人提升高度，并觸摸屏可設定，設定高度到，自動停止提升。
4、靜態測試采用程序自動閉環控制，可以自動進行力值-時間保持。
5、觸摸屏可以自行輸入設定試驗力值和保持時間（。設定時間到自動聲音報警提示。
6、觸摸屏實現顯示試驗力值、保持倒計時、試驗曲線、試驗狀態、北京時間等。
保護系統

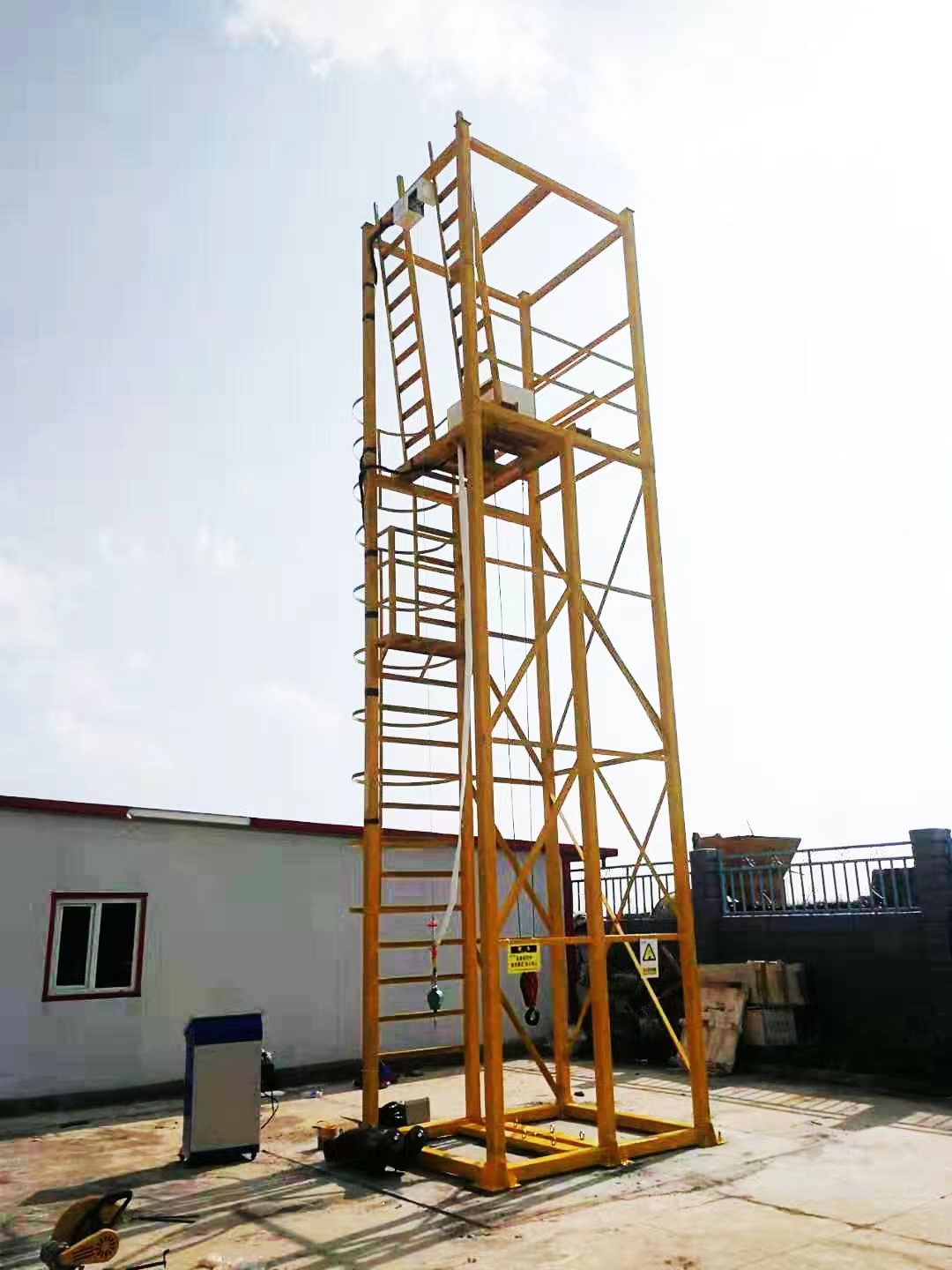

1、測試架配有垂直防護籠爬梯，確保操作人員安全性。
2、主要部件例如傳感器、靜態減速機、沖擊提升機等要有防雨等防護措施，延長設備使用壽命。
3、提升機帶有限位功能，確保極限狀態下限位保護停止運行。
4、沖擊釋放器采用PUR螺旋彈簧電纜鏈接，抗紫外線老化、耐高低溫、耐磨性能好。
5、配有測試懸掛點安全操作平臺，確保操作人員安全性。

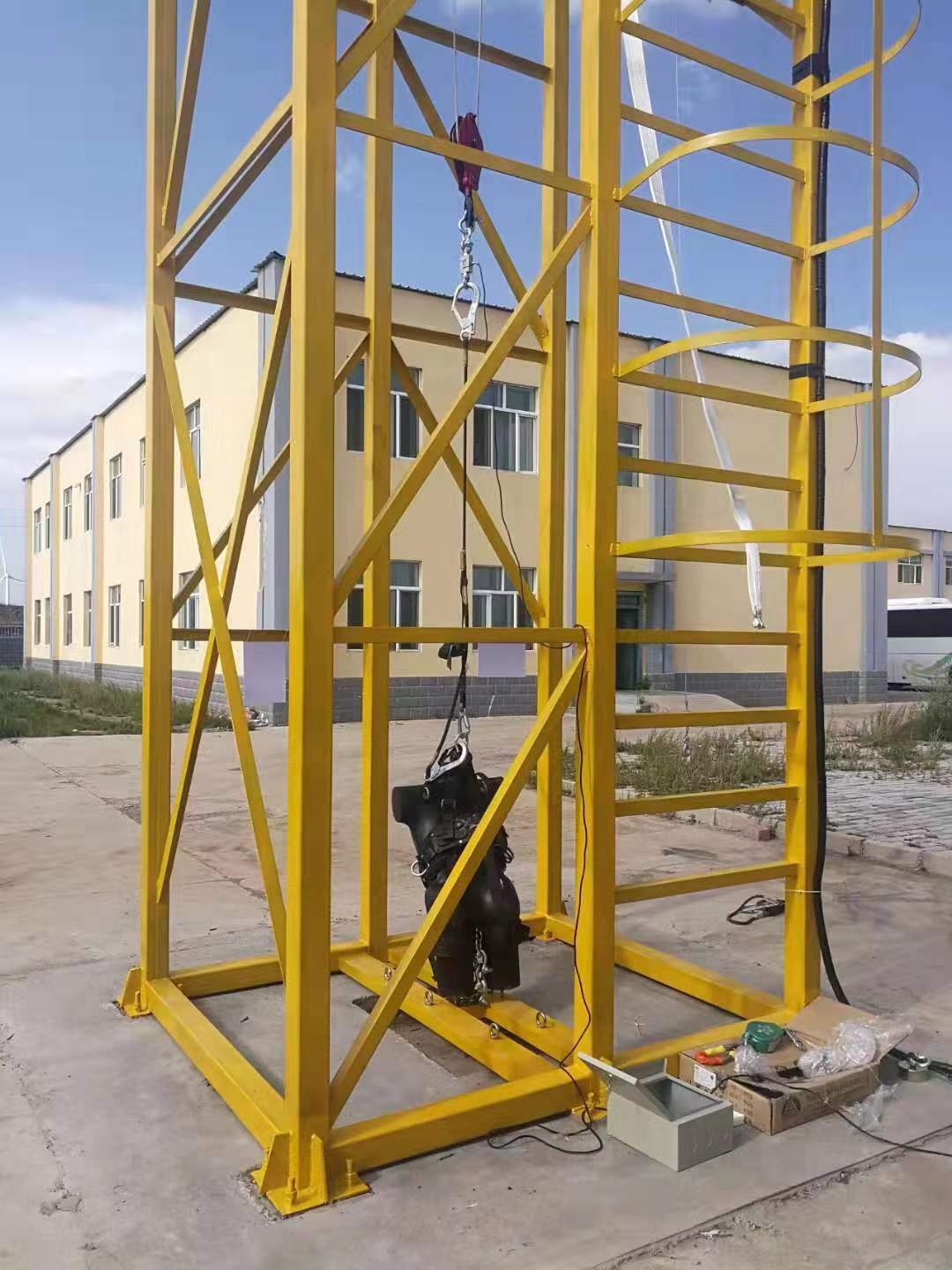

6、配置假人釋放保護帶，避免安全帶不合格斷裂，假人落地帶來的危險及對假人的損壞。

產品參數

1、動態力傳感器：測量范圍 0-20KN，頻率不低于5KHZ，精度±1.5%
2、動態數據系統：采樣頻率20kHz，采樣時間38ms，采集下限1000N，精確到1N。
3、靜態力傳感器：0～30KN，精度0.5%。
4、靜態數據系統：采樣頻率5Khz，實時采集，采集下限300N，精確到0.01KN。
5、靜態拉伸范圍：0～5500mm，精度1%。
6、靜態拉伸速度：小于100mm/min。
7、靜態拉伸時間：0-999S，可觸摸屏自行輸入設定，設定時間到自動報警提示。
8、儀器電源： AC 380V，50Hz。
