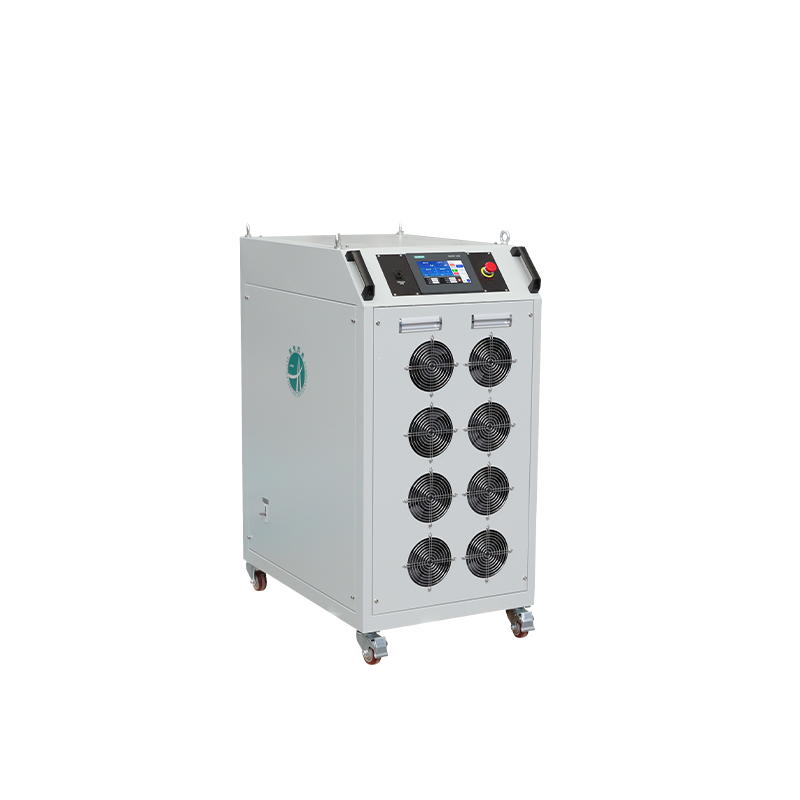

GDAS-20KA直流大電流電源采用納米晶材料的主高頻變壓器，以進口大功率絕緣柵雙極型晶體管“IGBT”模塊為主功率器件，優質選材，確保品質，生產制造的直流大電流裝置，有以往的普通直流大電流發生器不可比較的優越性。本直流大電流裝置采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進的國際先進的全橋移相軟開關技術，PWM 控制，閉環采樣，軟啟動、過壓、過流、過熱保護輸出效率及輸出精度高，體積小、重量輕，使電源得以穩定、可靠、安全地工作。
本直流大電流系統還可適用于直流斷路器（開關）的性能測試和校驗、熔斷器（保險絲）的熔斷特性和抗沖擊性能試驗、分流器、直流互感器校準等。還可用于熱繼電器、電動機保護器、接觸器、空氣開關、開關柜、斷路器、保護屏的校驗等領域。
|
規格型號 |
GDAS-15KA |
|||
|
輸入特性 |
輸入方式 |
三相三線+地線 |
||
|
電 壓 |
|
|||
|
380V+10% |
||||
|
頻 率 |
50Hz/60Hz+5Hz |
|||
|
輸出特性 |
額定功率 |
120kW |
||
|
電壓調節范圍 |
0.1V-6V |
|||
|
電流調節范圍 |
200A-20000A |
|||
|
電壓輸出精度 |
±2.0%FS±2個字 |
|||
|
電流輸出精度 |
±2.0%FS±3個字 |
|||
|
電流顯示精度 |
2.0%RD±1個字 |
|||
|
源效應 |
≤0.1%FS |
|||
|
負載效應 |
≤0.1%FS |
|||
|
顯 示 |
電 壓 |
0.1V |
||
|
分辨率 |
電 流 |
100A |
||
|
響應時間 |
≤10ms(10%-90%負載變化) |
|||
|
效 率 |
≥90% |
|||
|
工作特性 |
20KA電流輸出時短時工作60S，5000A輸出可長期工作。 |
|||
|
操作顯示 |
彩色觸摸液晶顯示，觸摸操作 |
|||
|
保護功能 |
輸入缺相、過欠壓保護、輸出過壓保護、輸出過流保護等。 |
|||
|
輸出接口 |
網口RJ45 |
|||
|
安 全 |
絕緣電阻 |
≥20MΩ |
||
|
特 性 |
耐壓性能 |
2000VDC測試60S，無飛弧，擊穿。 |
||
|
|
接地電阻 |
≤100mΩ |
||
|
噪 聲 |
≤65dB |
|||
|
防護等級 |
IP20 |
|||
|
冷卻方式 |
強制風冷 |
|||
|
工 作 |
環境溫度 |
-20℃～35℃ |
||
|
環 境 |
環境濕度 |
10%～90%(無凝露) |
||
|
|
海拔高度 |
≤2000m |
||
|
外形尺寸（寬*高*深mm） |
600*1100*700 |
|||
|
整機重量 |
約200KG |
|||
