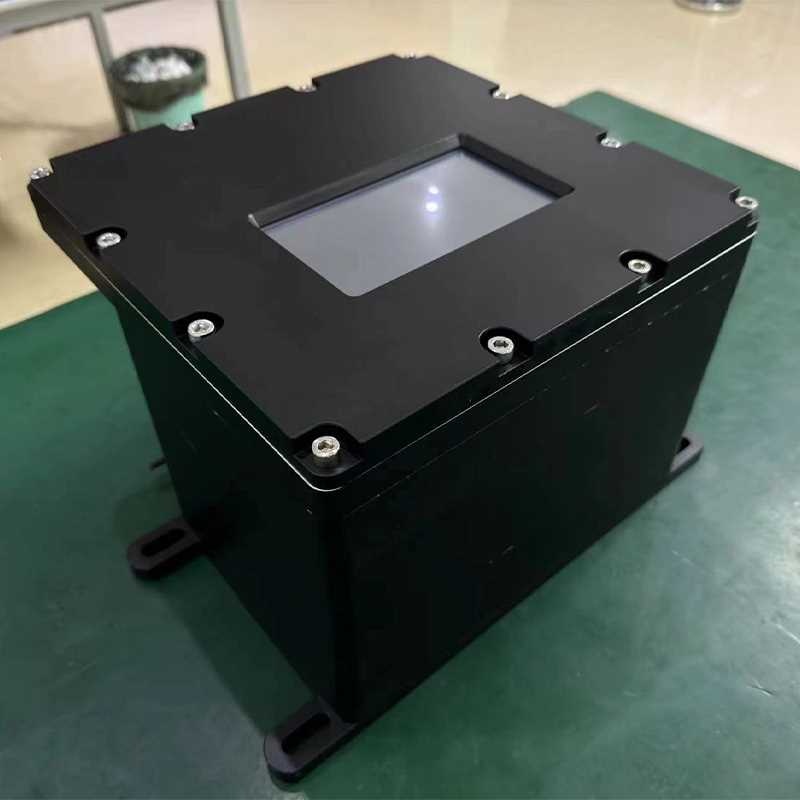

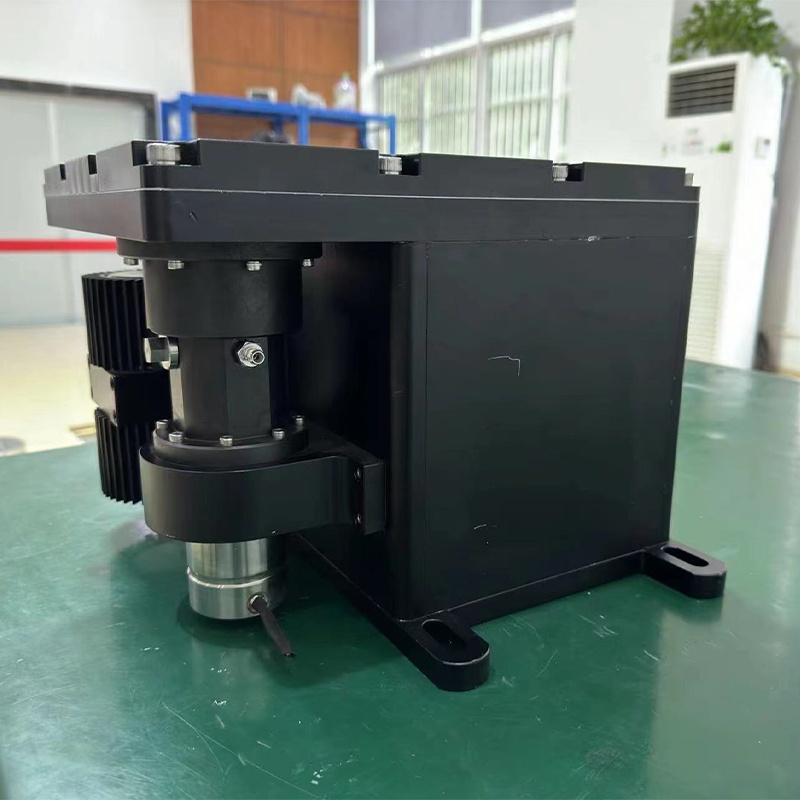

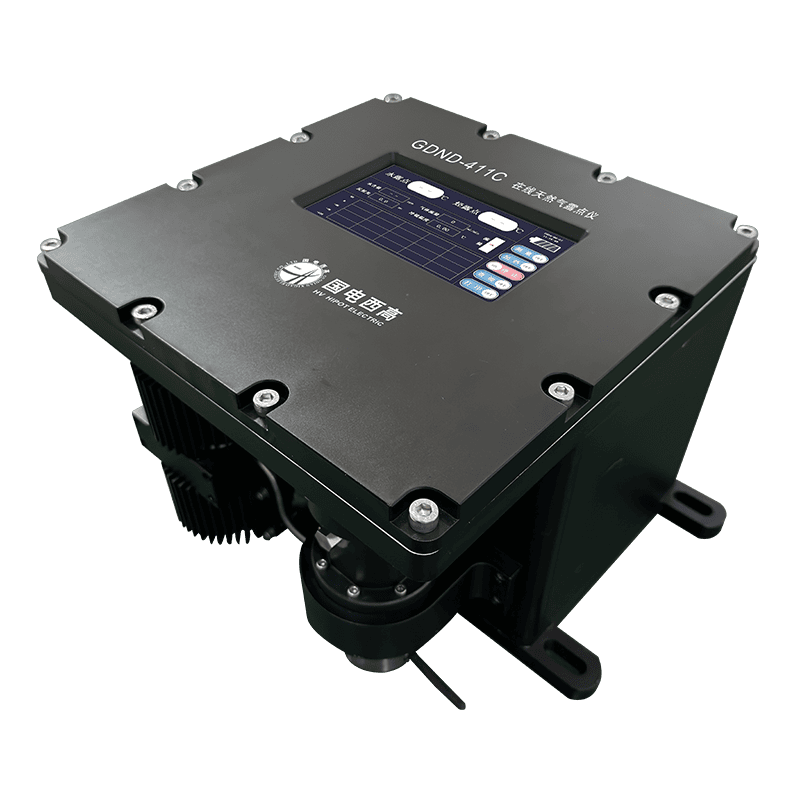

GDND-411C型在線天然氣露點儀是一款采用光學冷鏡原理自動測量天然氣中水、烴露點的在線性精密分析儀，儀器整體采用隔爆型防爆設計，冷源為線性驅動斯特林制冷機，依托于線性斯特林制冷機優異的穩定性及強勁的制冷能力，儀器可安裝于天然氣管線對氣源進行7*24小時不間斷連續檢測。儀器測量腔經特殊設計可支持最高20MPa壓力的天然氣檢測，儀器整體架構設計優化，采用獨特光路，其測量精度、測量速度、抗干擾性等綜合性能有較大提高。
|
l 冷鏡式檢測原理 |
l 采用線性斯特林制冷機 |
l 自動露點判定 |
|
l 可檢測水、烴露 |
l 4~20mA、RS485、開關量輸出 |
l 防爆等級Exd IIB T4 |
天然氣交接
天然氣管線
天然氣壓縮機
加氣站
|
測量原理 |
冷鏡原理 |
|
環境溫度 |
-20℃ ~ 45℃ |
|
測量范圍 |
常溫 ~ -40℃ |
|
環境濕度 |
≤80%RH（25℃時） |
|
測量誤差 |
±0.5℃ |
|
觀察方式 |
自動測量 |
|
操作壓力 |
≤20MPa（取樣系統） |
|
制冷源 |
線性斯特林制冷機 |
|
測量周期 |
≤5min @ -20℃ DP |
|
電源 |
100V-240VAC 50/60Hz |
|
檢測物質 |
水(烴) |
|
尺寸 |
320mm×350mm×300mm |
|
取樣接口 |
1/4雙卡套接口（可訂制） |
|
重量 |
≈22 kg |
