GDTF系列電纜變頻串聯諧振試驗裝置
GDTF系列

電纜變頻串聯諧振試驗裝置

 相關產品
Related Products
國電西高國電西高國電西高國電西高國電西高國電西高國電西高國電西高

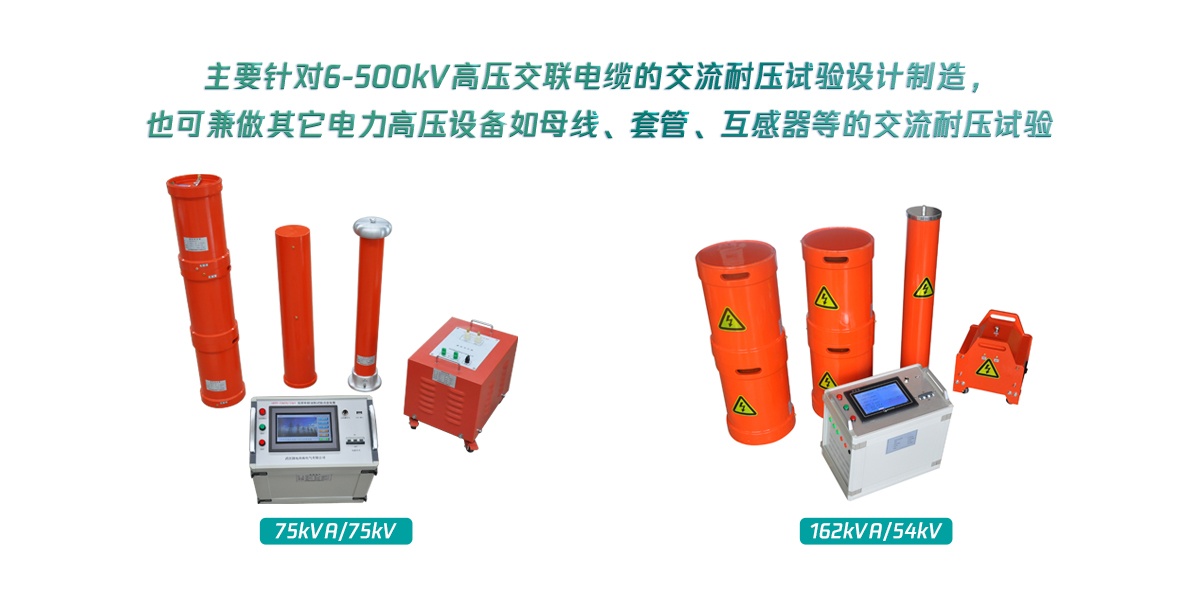

· 6~500kV電壓等級的電纜耐壓試驗裝置,體積小,重量輕,便攜式;
· 單人即可現場搬運,的部件重量不超過30kg;
· 電源采用220V單相電源或380V單相電源,方便現場取電;
· 電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求;

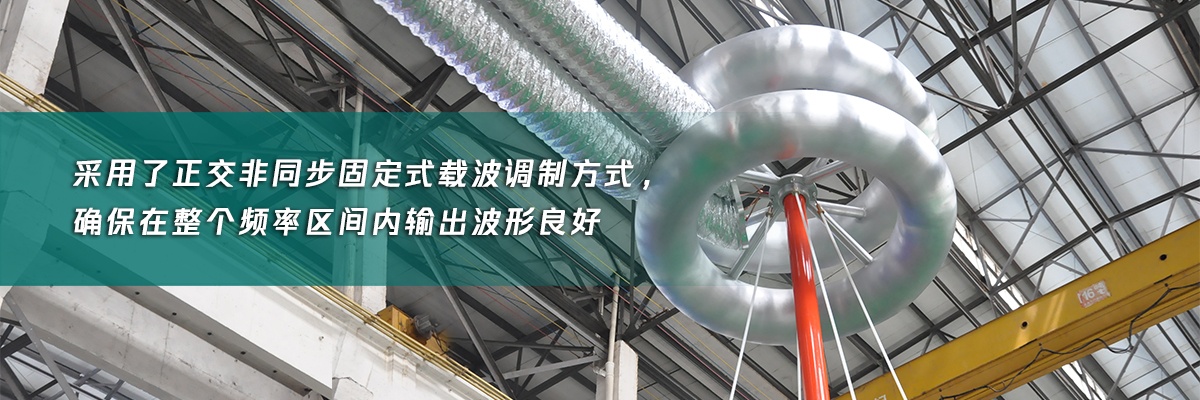

· 采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好。


電纜變頻串聯諧振試驗裝置其他特點:

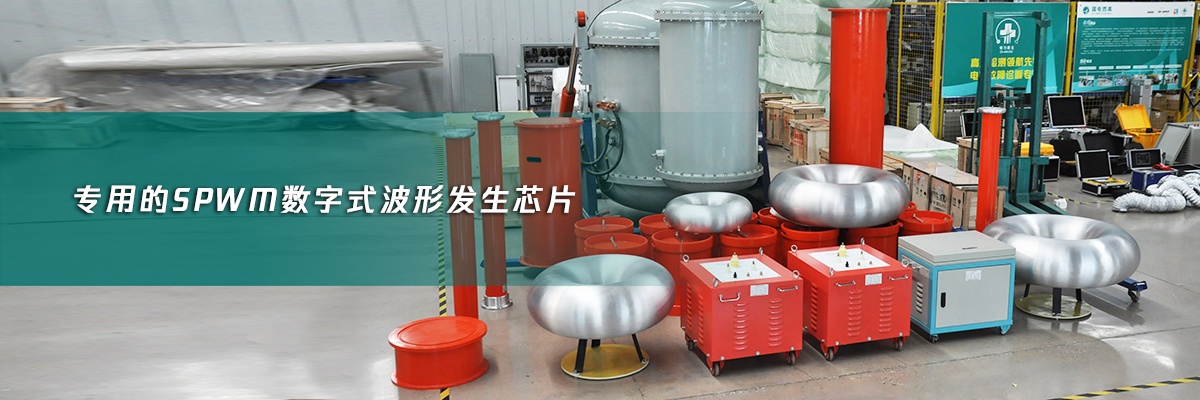

1.采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;

2.功率部分采用了先進的IPM模塊,在最小重量下確保儀器穩定和安全。

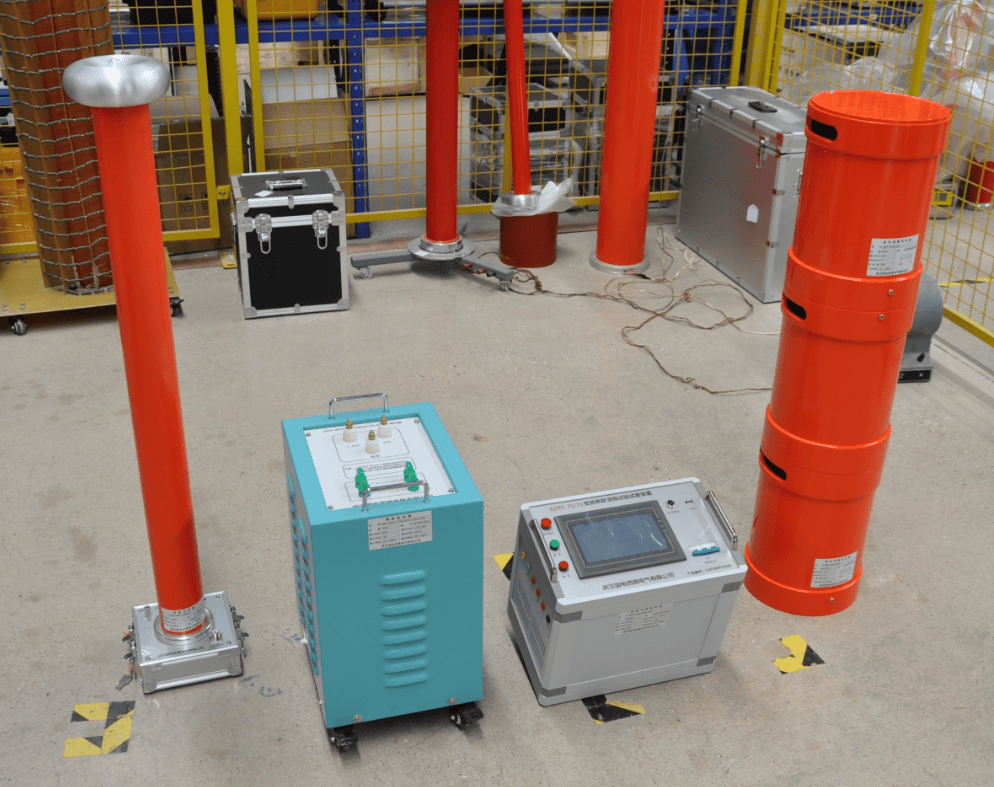

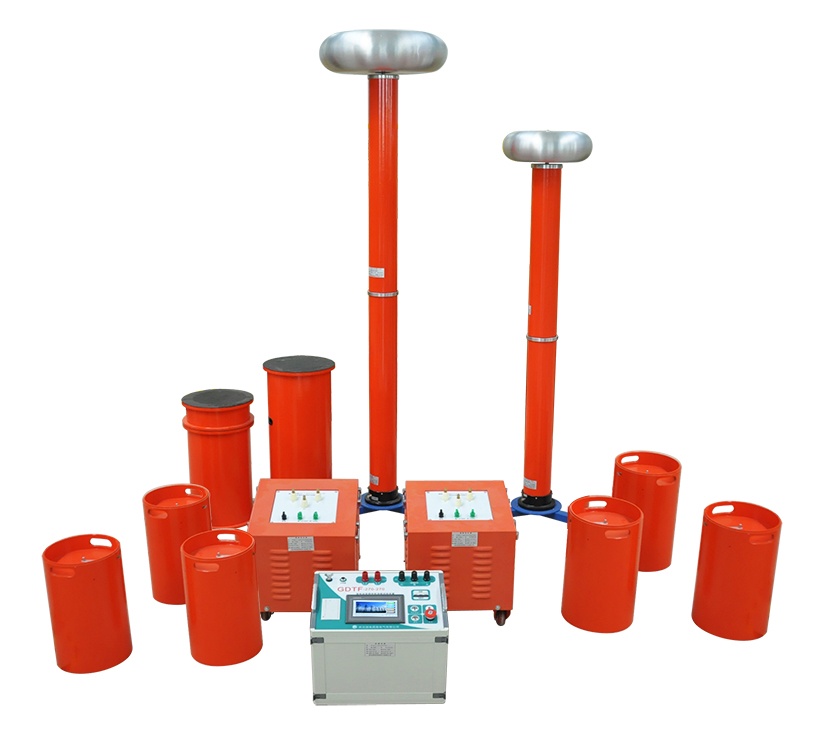

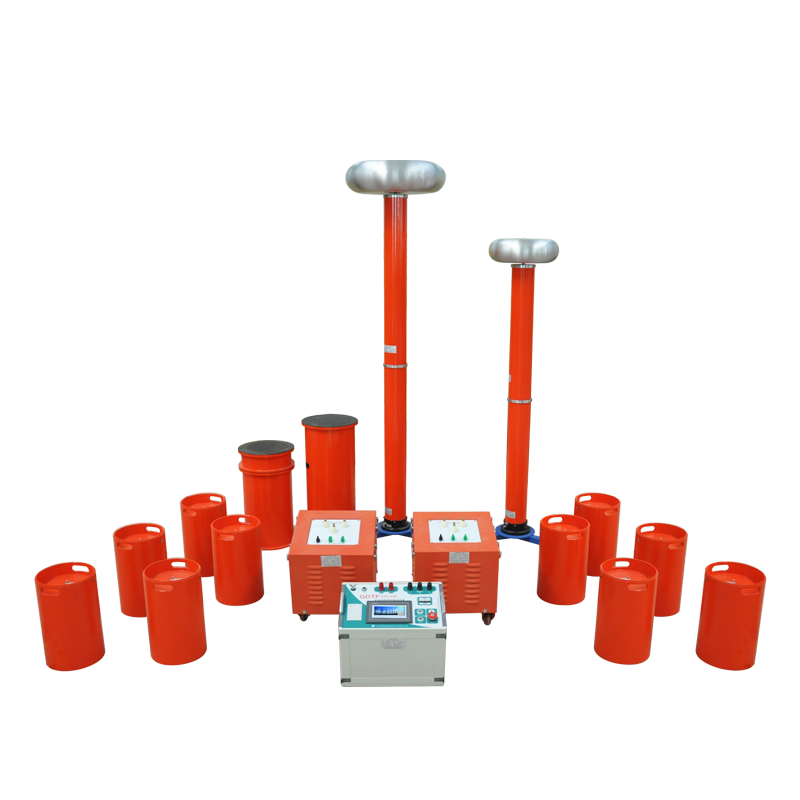

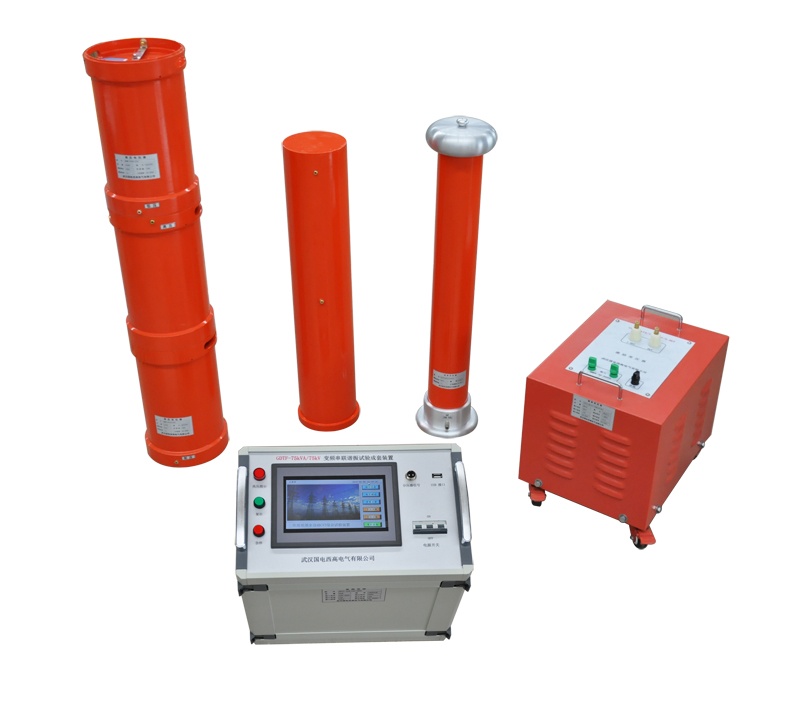

電纜變頻串聯諧振試驗裝置組成:

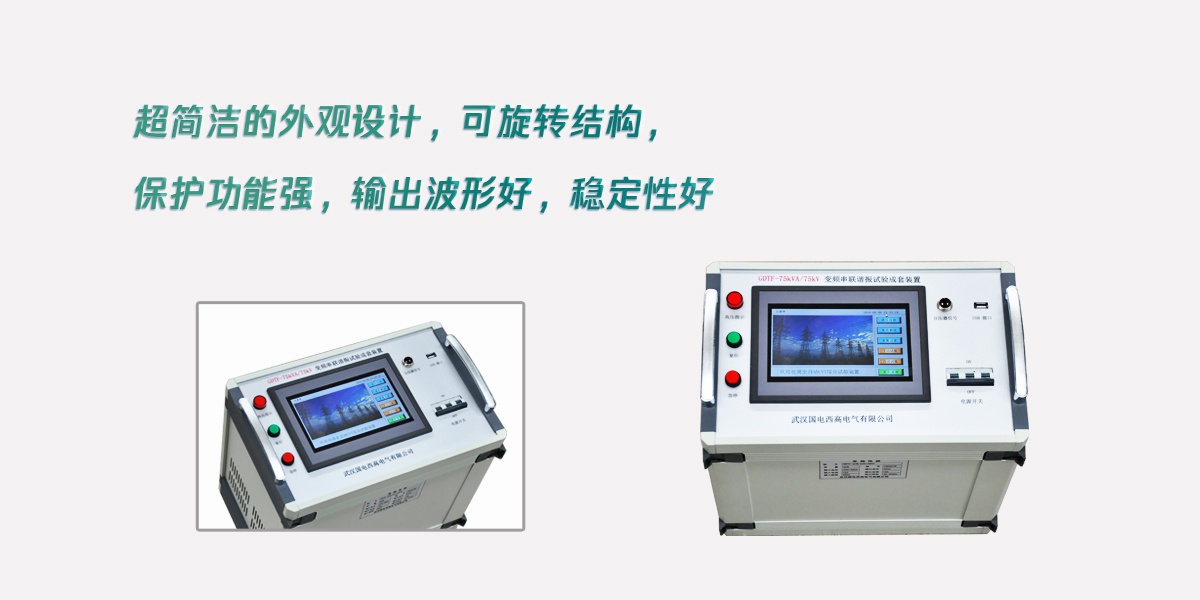

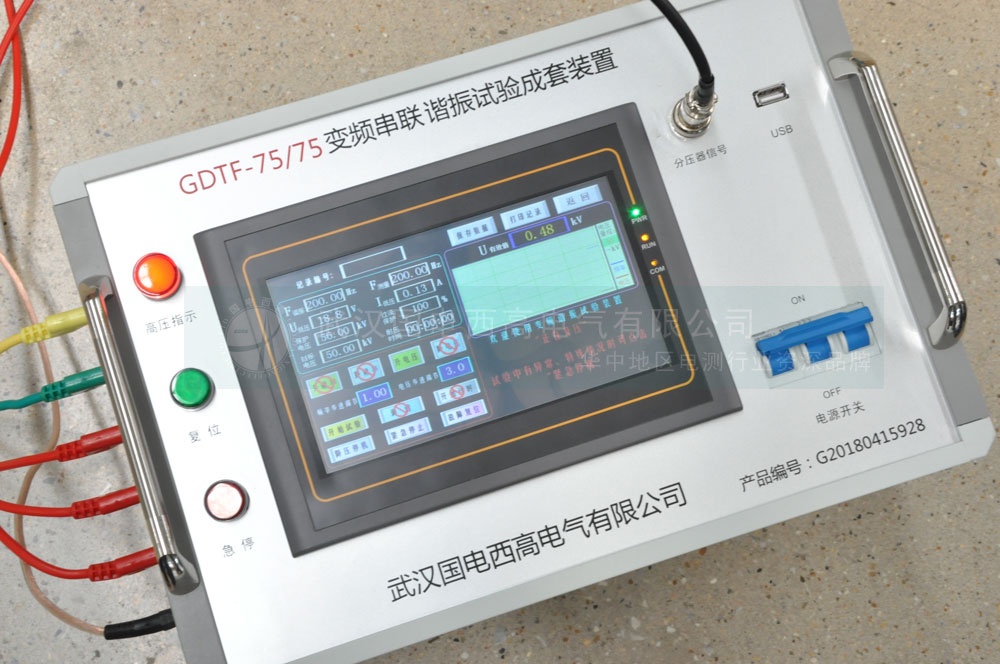

1.調頻調壓電源

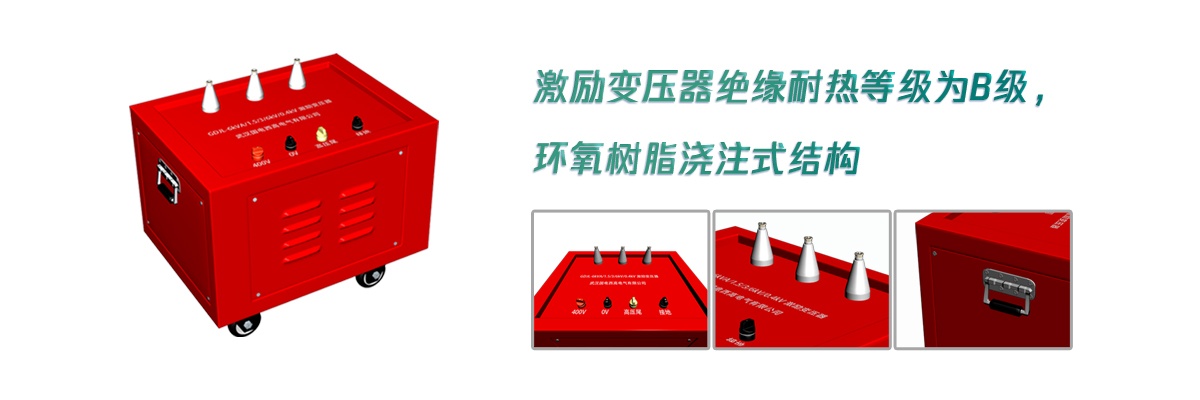

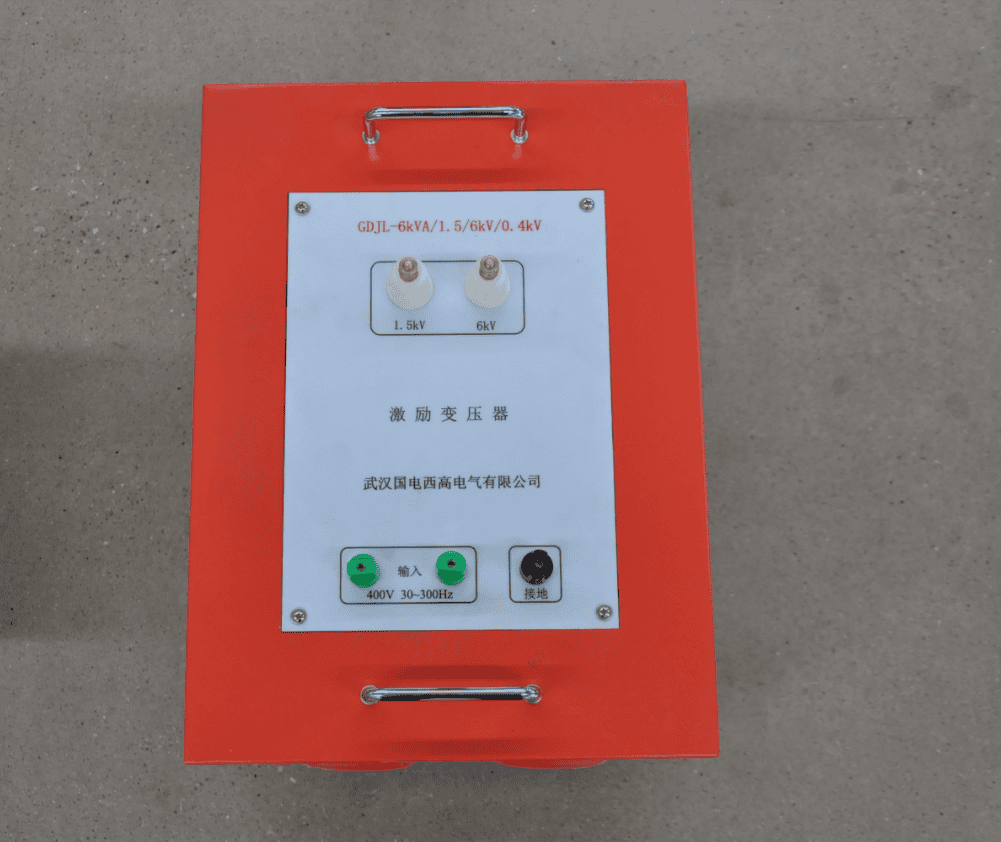

2.勵磁變壓器

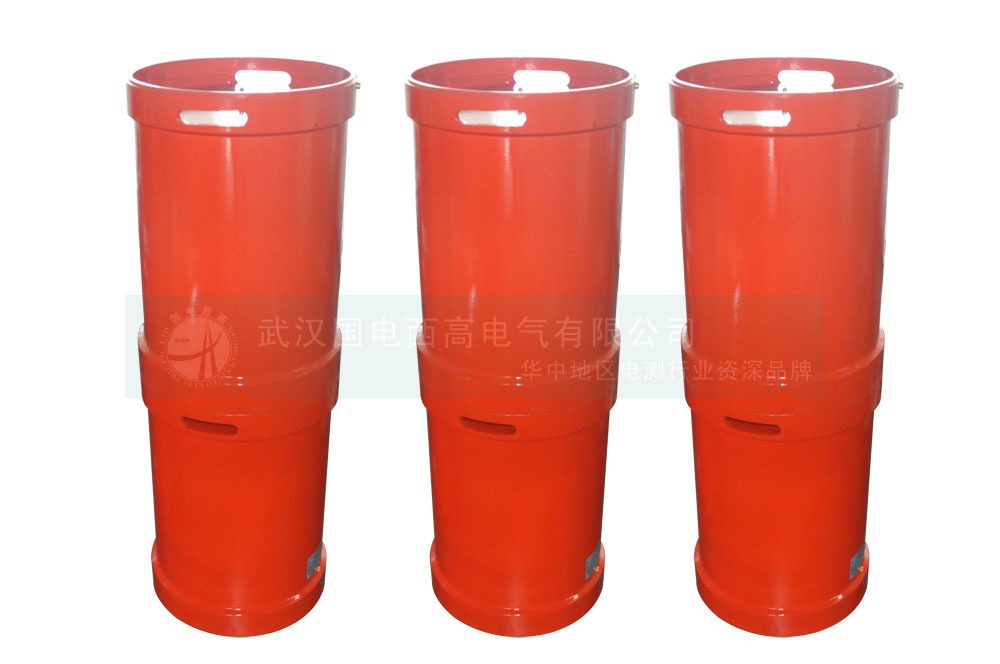

3.電抗器

4.電容分壓器


    GDTF系列 電纜變頻串聯諧振試驗裝置別稱:電纜耐壓試驗、電纜變頻串聯諧振試驗、電纜直流耐壓試驗、電纜耐壓試驗、10kv電纜直流耐壓試驗、母線交流耐壓試驗


串聯諧振在電力系統中應用的優點:
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此,試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中,不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態,當試品的絕緣弱點被擊穿時,電路立即脫諧,回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時,擊穿電流立即上升幾十倍,兩者相比,短路電流與擊穿電流相差數百倍。所以,串聯諧振能有效的找到絕緣弱點,又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時,因失去諧振條件,高電壓也立即消失,電弧即刻熄滅,且恢復電壓的再建立過程很長,很容易在再次達到閃絡電壓前斷開電源,這種電壓的恢復過程是一種能量積累的間歇振蕩過程,其過程長,而且,不會出現任何恢復過電壓。


我公司調頻諧振裝置主要功能及其技術特點:
1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能,過壓過流保護值可以根據用戶需要整定,試品閃落時閃落保護動作并能記下閃絡電壓值,以供試驗分析。

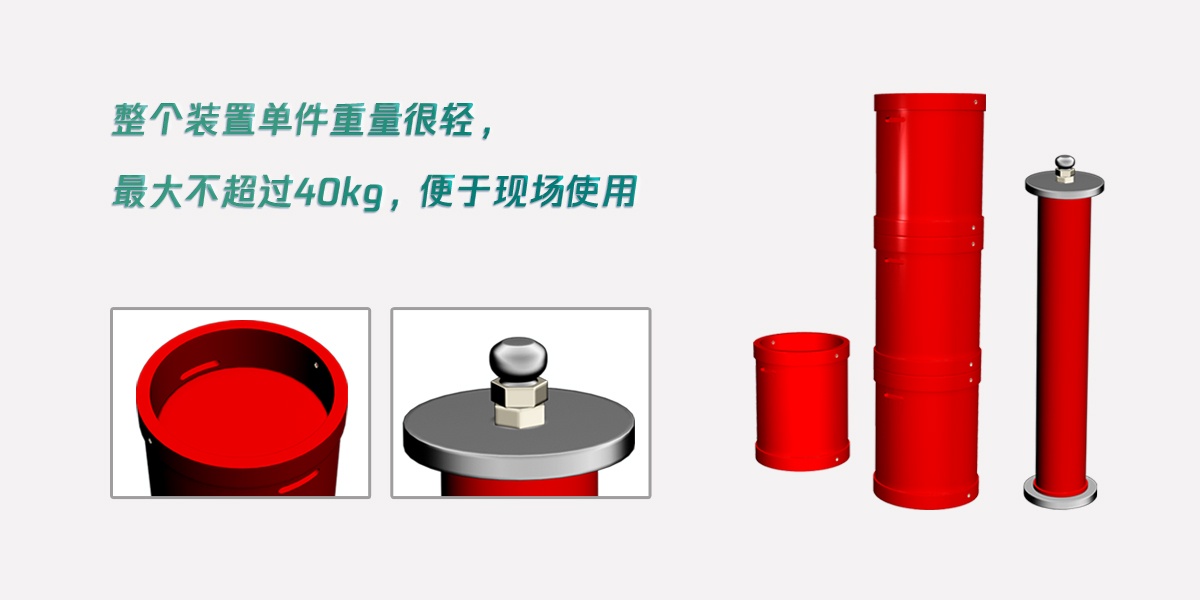

2、整個裝置單件重量很輕,最大不超過40kg,便于現場使用。
3、裝置具有三種工作模式,方便用戶根據現場情況靈活選擇,提高試驗速度。
工作模式為:全自動模式、手動模式、自動調諧手動升壓模式、
4、能存儲,存入的數據編號是數字,方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定,掃頻方向可以向上、向下選擇,同時液晶大屏幕顯示掃描曲線,方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術,可以方便的根據用戶需要增減功能和升級,也使得人機交換界面更為人性化。

設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2016
《高壓諧振試驗裝置》                           DL/T 849.6—2004
《電抗器》                                     GB10229.88
《電力設備預防性試驗規程》                     DL/T596-1996
《耦合電容器和電容分壓器》                     IEC358(1990)





產品參數
  • 額定輸出電壓:0~66kV(有效值)及以下
  • 輸出頻率:20~300Hz
  • 諧振電壓波形:正弦波,波形畸變率≤1%
  • 滿負載工作時間:連續工作時間60min
  • 系統品質因數:最大負載下≥20
  • 頻率調節:細度0.1Hz,不穩定度≤0.01%
  • 工作電源:220V或380V單相市電
產品配置及適用對象

產品型號

輸入電壓 (V)

輸出電壓 (kV)

容量 (kVA)

適用范圍

主要配置

GDTF-44/22

380

0--22

44

10kV 電纜 ≤ 1kM(300m ㎡ )

2.5kW 變頻源 1 臺、

2.5kVA 勵磁變 1 臺、

電抗器 2 臺 22kV/1A 、

分壓器 25kV

GDTF-88/22

380

0--22

88

10kV 電纜 ≤ 2kM(300m ㎡ )

4kW 變頻源 1 臺、

4kVA 勵磁變 1 臺、

電抗器 2 臺 22kV/2A 、

分壓器 25kV

GDTF-132/22

380

0--60

132

10kV ( 300 m ㎡)電纜 3km 、

35kV ( 300 m ㎡)電纜 1km

6kW 變頻源 1 臺、

6kVA 勵磁變 1 臺、

電抗器 3 臺 22kV/2A 、

分壓器 60kV

GDTF-176/22

380

0--60

176

10kV ( 300 m ㎡)電纜 4km 、

35kV ( 300 m ㎡)電纜 1km

7.5kW 變頻源 1 臺、

7.5kVA 勵磁變 1 臺、

電抗器 4 臺 22kV/2A 、

分壓器 60kV



產品細節
