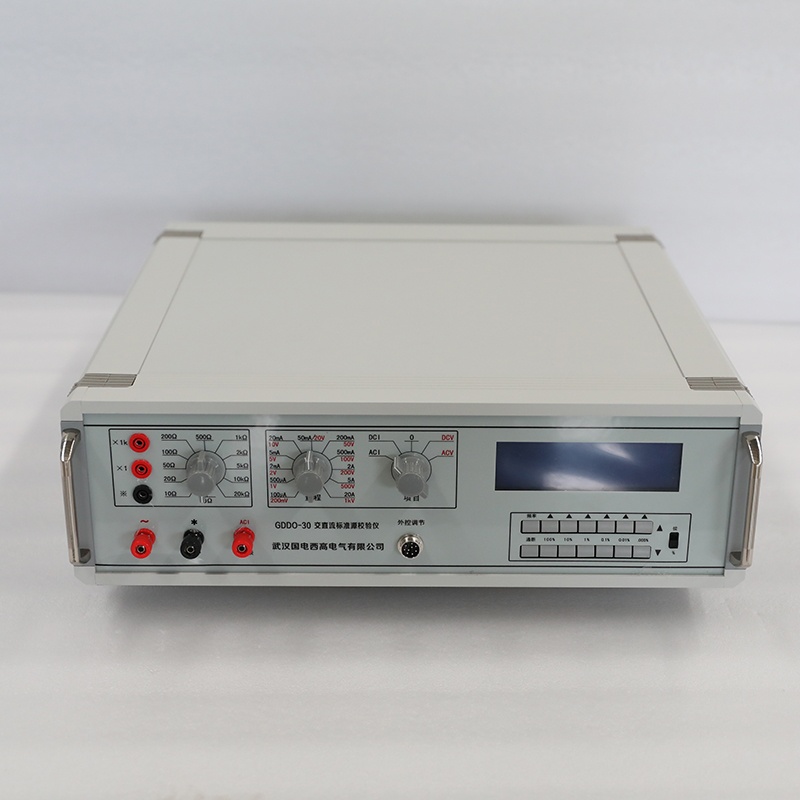

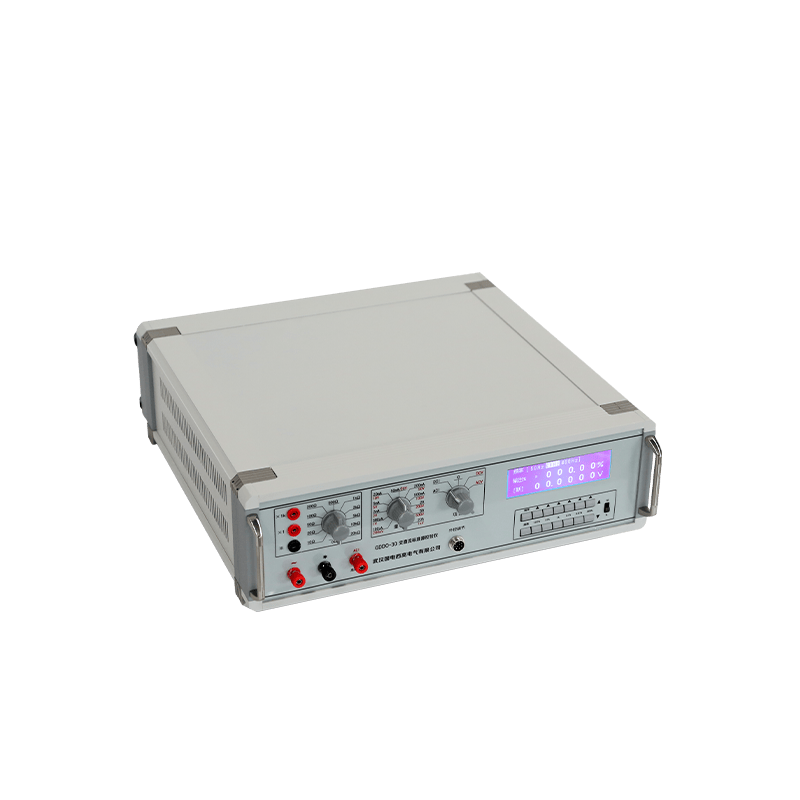

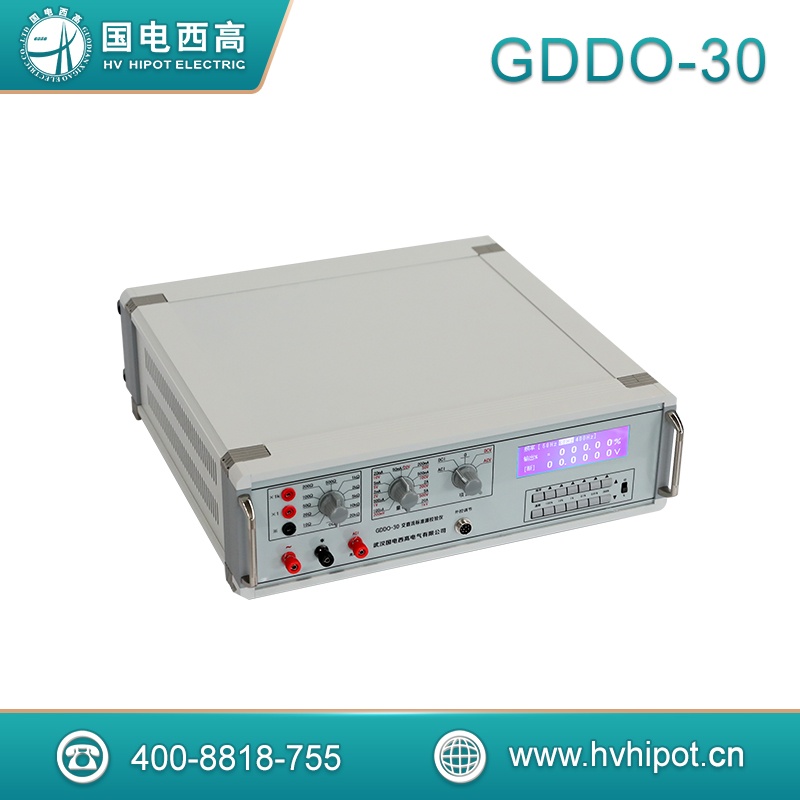

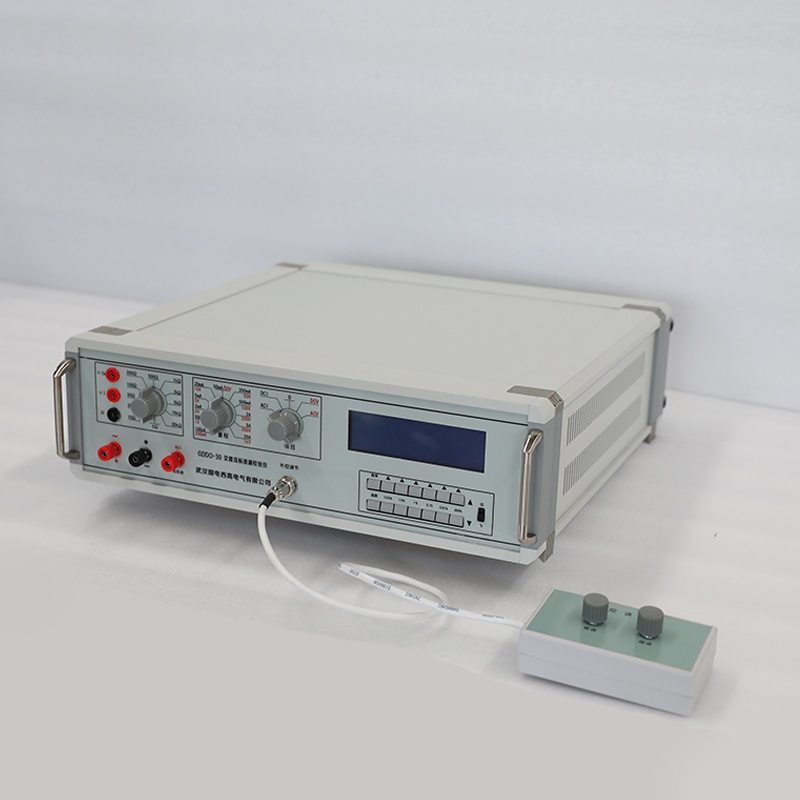

GDDO-30交直流標準源校驗儀為交、直流電壓輸出22檔（0~1000V）；交、直流電流輸出22檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程均通過精密開關轉換。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。廣泛被儀表生產、維修、計量檢定等部門使用。
|
輸出項目 |
輸 出 范 圍 |
額定輸出 |
最大輸出 |
準確度（20oC±2oC） |
|
交 直 流 電 壓 |
0~200 mV |
20mA |
100mA |
基本誤差： DCV： ±(0.03%讀數+ 0.02%滿量程） DCI： ±(0.05%讀數+ 0.02%滿量程) ACV： ±(0.05%讀數+0.02%滿量程) ACI： ±（0.06%讀數+0.02%滿量程） 400Hz附加誤差：±0.05%讀數 電壓附加誤差：±0.02mV ACI<1mA不考核 |
|
0~1V~2V |
50mA |
100 mA |
||
|
0~5V~10V~20V |
100mA |
200mA |
||
|
0~50V~100V~200V |
50mA |
100mA |
||
|
0~500V~1000V |
20mA |
40mA |
||
|
交 直 流 電 流 |
0~100uA~500uA~2mA ~5mA~20 mA~50 mA ~200 mA~500 mA |
|
DC：3V AC：12V |
|
|
0~2A~5A |
|
DC：3V AC：12V |
||
|
0~20A |
|
3V |
±(0.1%讀數+0.02%量程) |
|
|
標 準 電 阻 |
示 值 |
功 率 |
精 度 |
|
|
10?、20?、50?、100?、200?、 500?、1k?、2k?、5k?、10k?、 20k?、50k?、100k?、200k?、 500k?、1M?、2M?、5M?、 10M?、20M? |
0.25W |
±(0.1%+20mΩ) |
||
|
工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 20A 400Hz誤差為±(0.15%讀數+0.05%量程) |
||||
1、穩定性：AC<滿量程的0.02%/5min DC<滿量程的0.005%/5min
2、8小時穩定度：準確度的30%
3、分辨率：20ppm（0.002%）
4、交流失真度：<0.5%、20A<2%
5、直流紋波系數：<0.1%。
6、輸出頻率準確度 ：<0.1% 、 鉗形表線圈轉換精度：≤0.5%
7、外型尺寸：460×460×130（mm）
8、重量：約15Kg
