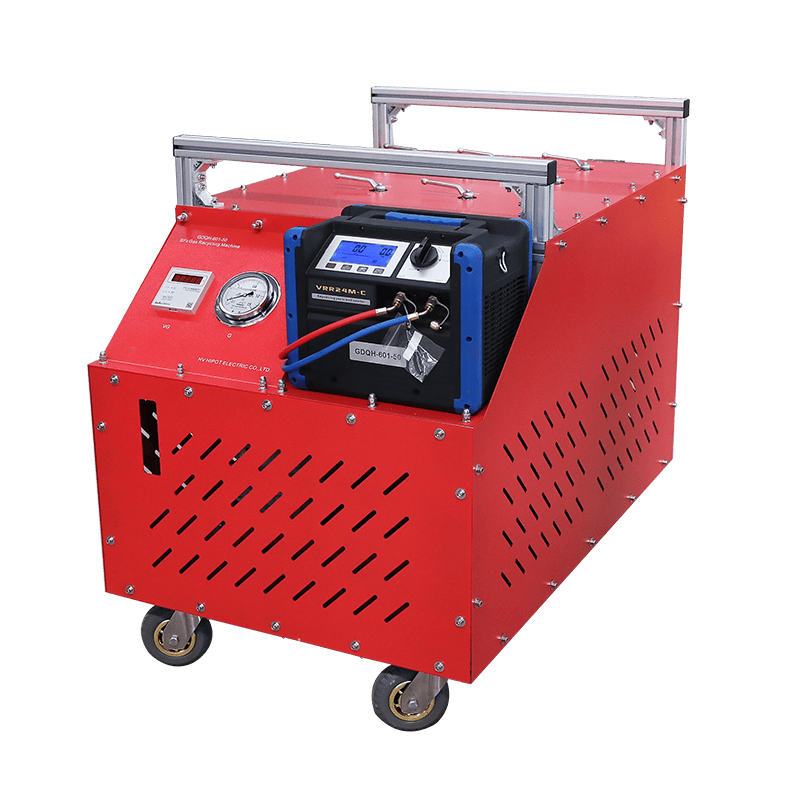

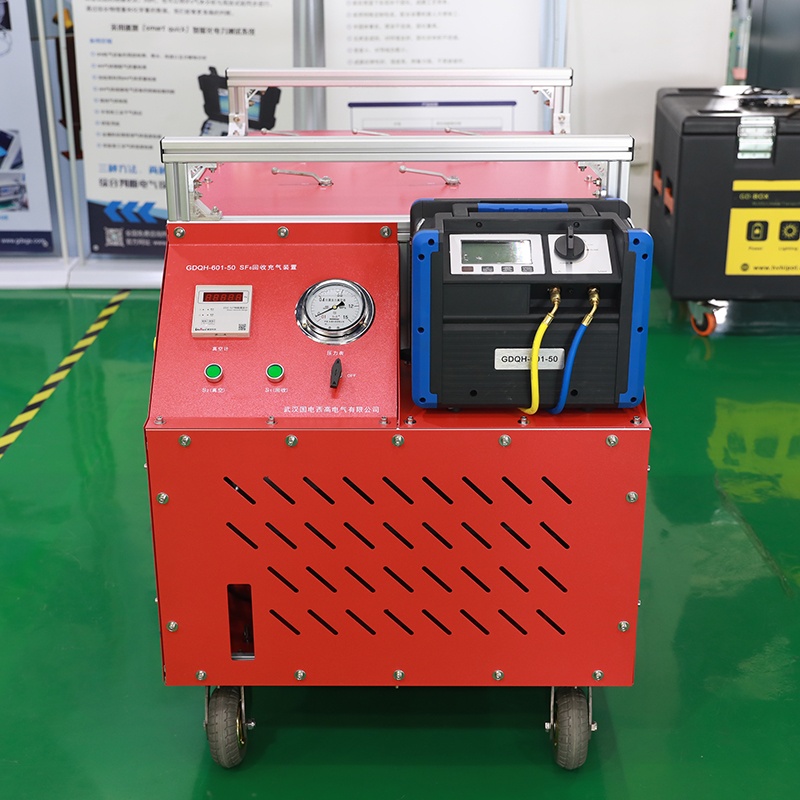

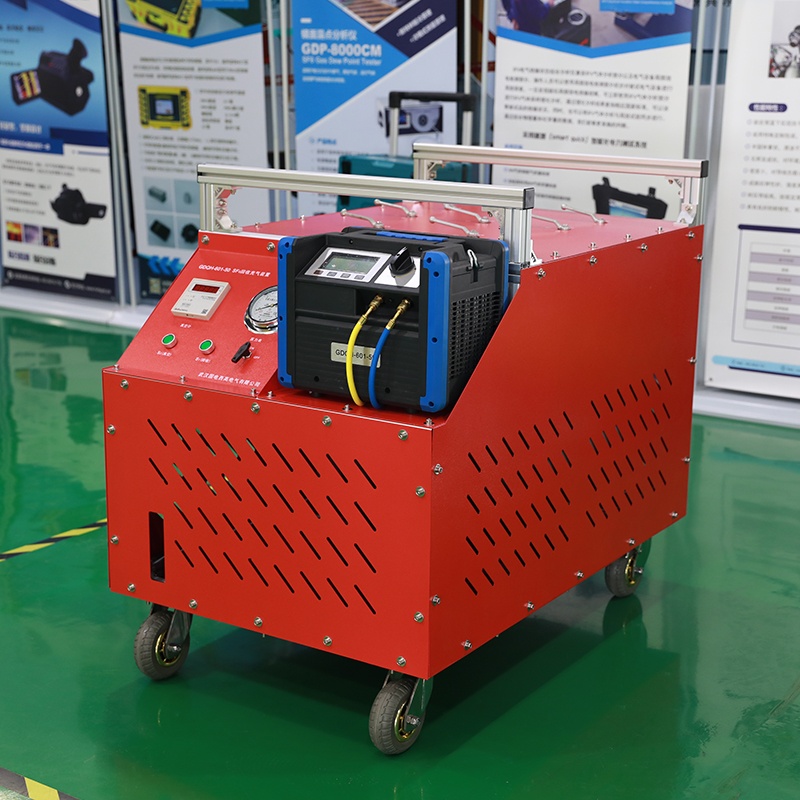

本裝置系用于SF6氣體絕緣電氣設備的制造、使用及科研部門從SF6設備中回收，凈化SF6氣體，并有抽真空及充氣能力的專用設備。

主要功能
1、該設備能對SF6電器開關抽真空并測定真空度。
2、能對SF6電器開關充入SF6氣體。
3、能對SF6電器開關的氣體進行回收。
4、能對回收的SF6氣體水分凈化處理。
5、存儲SF6氣體。

主要元件
1、真空泵    VRD-24   28m3/h @ 60Hz  0.5Pa
2、壓縮機    GDQH-301H    6.75m3/h
3、凈化系統   D48濾芯 5A吸附劑。
4、冷卻系統   風冷機組
5、存儲罐     50L容器
6、閥門valve：球閥ball-valve 3-365R01    DN20
7、控制系統control system:可進行裝置的各項操作和儀表監視。

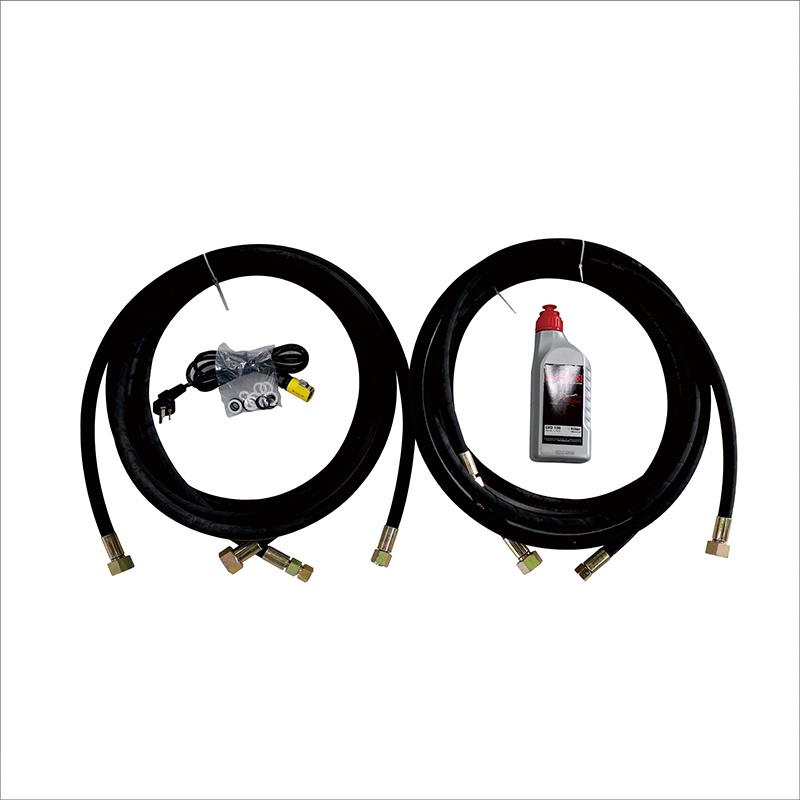

8、連接管道    DN10高壓軟管M20*1.5。

產品參數

1、抽真空速率：20m3/h   真空度： 10Pa
2、充氣速率：10m3/h（管道承受壓力1.6MPa）
3、回收速率：8m3/h（氣態回收）
4、SF6回收率：95-98%以上
5、工作環境溫度：： -10℃~+45℃
6、存儲罐：50L   3.9MPa
7、回收初壓力：8bar
8、機組重量：
9、電源： 220V±10%， 50~60HZ
10、功率：4kw
