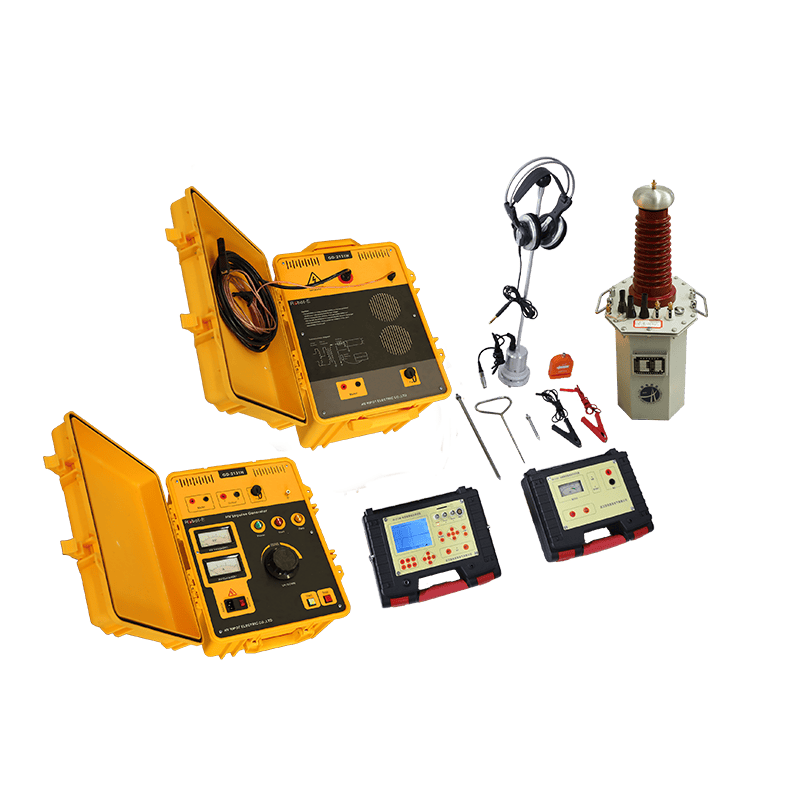

電纜故障測試儀作為電力系統和通信網絡中不可或缺的檢測設備，發揮著關鍵作用。其主要功能是快速定位和診斷電纜線路中的故障點，從而縮短維修時間，提升系統運行的穩定性和安全性。

一、電纜故障測試儀的工作機制

電纜故障測試儀通過發送特定的電信號進入電纜線路，利用反射波、阻抗變化或電壓波形的變化來檢測故障點。其檢測原理主要包括脈沖反射法、直流電阻法和振蕩波法等。具體來說：

1. 脈沖反射法（Time Domain Reflectometry，TDR）：該方法通過向電纜發送短脈沖信號，監測信號在電纜中的傳播和反射情況。電纜中斷、短路或絕緣破損等故障會導致信號反射，測試儀根據反射波的時間差和幅度變化，計算出故障點距離，從而實現精準定位。

2. 直流電阻法：此法通過測量電纜線路的直流電阻變化，判斷電纜是否存在斷線或接觸不良等問題。若電阻值異常，測試儀將發出警示，提示維修人員進行進一步檢查。

3. 振蕩波法：該技術利用高頻振蕩波在電纜中的傳播特性，分析波形的變化，識別電纜內部的缺陷。這種方法適用于檢測絕緣層破損和局部放電等隱蔽性故障。

二、電纜故障測試儀的核心組件詳解

電纜故障測試儀由多個關鍵部件組成，各自承擔著不同的功能，共同實現了故障檢測的高效與精準。以下為主要組成部分的介紹：

1. 信號發生器

信號發生器負責產生測試所需的電信號，通常包括脈沖信號和交流或直流電壓。其性能直接影響測試的準確度和分辨率。高質量的信號發生器能夠輸出穩定且可調節的信號，有利于適應不同類型和規格的電纜測試需求。

2. 信號接收與處理單元

該模塊接收來自電纜反射回來的信號，并對其進行放大、濾波和數字化處理。通過先進的信號處理算法，能夠提取出有效信息，減少噪聲干擾，從而提升故障定位的精度。

3. 顯示與控制界面

顯示屏和控制面板為操作人員提供直觀的測試結果和參數設置功能?，F(xiàn)代電纜故障測試儀通常配備液晶顯示屏，支持圖形化波形展示，便于理解和分析。此外，觸控操作和菜單導航設計使得設備操作更加便捷。

4. 存儲與數據管理模塊

測試過程中產生的數據能夠被實時存儲，便于后續分析和歸檔。部分型號還支持通過USB接口或無線傳輸將數據導出，實現遠程監控和多設備協同工作。

5. 電源系統

電源部分保障設備穩定運行，常見的電源形式包括內置充電電池和外接電源。高效的電源管理不僅延長了儀器的使用時間，還提升了測試過程中的安全性。

三、電纜故障測試儀的應用場景與優勢

電纜故障測試儀廣泛應用于電力、通信、鐵路、石油化工等多個行業。其快速定位故障的能力大幅縮減了停電時間和維護成本，提升了系統的可靠性。此外，便攜式設計和多功能集成使得測試儀能夠適應現場復雜環境，滿足多樣化的檢測需求。通過對電纜故障測試儀工作原理及其組件的深入了解，技術人員能夠更有效地進行設備選型、維護和故障分析，推動電纜檢測技術的持續進步。
