220kV變電站作為電力系統中的關鍵節點，其設備在投入運行前的測試工作至關重要。通過一系列嚴密的電氣試驗，可以驗證設備的運行狀態、性能指標和安全性，為電網的穩定運行奠定基礎。

一、絕緣性能測試設備

絕緣性能是電氣設備安全運行的基石。受電前，絕緣電阻測試儀是不可或缺的工具。其主要用于測量設備絕緣電阻值，判斷是否存在絕緣缺陷或老化問題。通常，采用兆歐表進行測試，測試電壓根據設備等級選取，確保測量結果的準確性。此外，介質損耗測試儀用于評估絕緣材料的介質損耗角正切值，通過檢測介質損耗的變化反映絕緣老化程度，為預防性維護提供科學依據。

二、高壓耐壓試驗設備

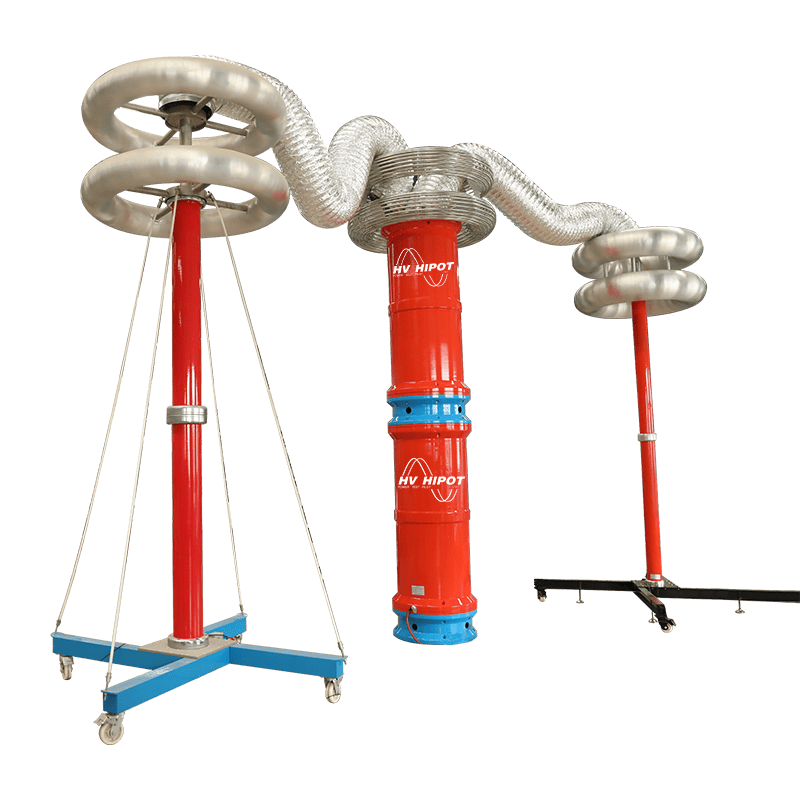

耐壓試驗是驗證設備能否承受額定電壓及過電壓的重要手段。直流高壓發生器和工頻耐壓試驗裝置是主要設備。直流高壓發生器能夠輸出高達300kV的直流電壓，適用于對絕緣系統的強度測試；工頻耐壓試驗裝置則以交流電壓形式施加電壓，模擬設備在實際運行中的電壓應力。變頻串聯諧振試驗成套裝置則通過調節頻率實現高電壓測試，適合對大型設備進行高效耐壓試驗。

三、電氣參數測量儀器

電氣設備的運行性能需要通過多種參數進行檢驗。回路電阻測試儀測量導體回路的電阻值，反映連接的牢固性和導電性能。變壓器變比測試儀用于確認變壓器的變比是否符合設計標準，保障電壓轉換的準確性。斷路器特性測試儀則評估斷路器的分合閘時間及動作特性，保證其在故障時能夠迅速斷開電路，避免事故擴大。

四、局部放電檢測設備

局部放電是電氣設備絕緣缺陷的重要預警信號。局部放電檢測儀可以捕捉設備內部微小的放電現象，及時發現隱患。通過頻率分析和信號強度的變化，技術人員能夠判斷放電的類型和嚴重程度，提前采取措施，防止設備損壞和運行事故。

五、油、氣體檢測儀器

對于含有絕緣油和SF6氣體的設備，油氣質檢測是不可忽略的環節。絕緣油色譜儀、油介質損耗測試儀、油微水儀等設備能夠分析油品的化學成分及含水量，評估油質狀況。SF6氣體密度測試儀和檢漏儀則監測氣體的密度和泄漏情況，保障氣體絕緣設備的正常工作環境。

六、輔助檢測儀表

在試驗過程中，示波器、數字鉗表、接地電阻測試儀等輔助儀器用于數據采集和信號分析。接地電阻測試儀尤其重要，確保接地系統的低阻抗，保障人員和設備安全。220kV變電站受電前的試驗設備涵蓋絕緣測試、高壓耐壓試驗、電氣參數測量、局部放電檢測及油氣質分析等多個方面。通過科學合理的試驗流程，能夠全面評估設備的健康狀態和運行潛力，為電網的穩定供電提供堅實保障。實際應用中，應結合變電站的具體規模與設備特點，靈活配置試驗設備，制定系統的試驗方案，實現設備性能的全面驗證。
