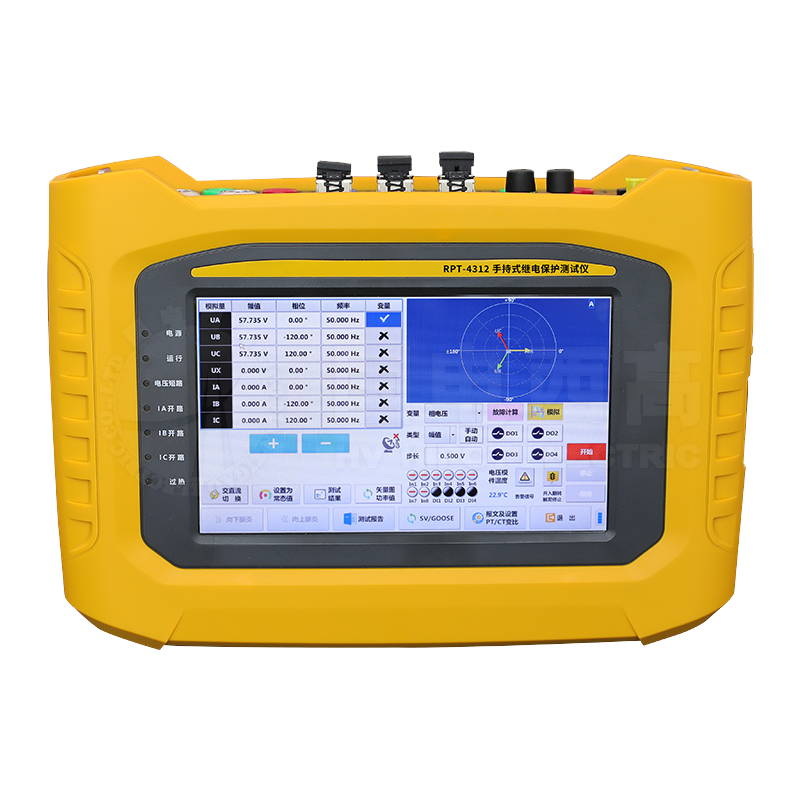

RPT-4312 手持式繼保儀

萬分之五的電流電壓輸出精度，滿足合并單元測試要求；

手持式設計，體積小，重量輕，整機重量不足3kg，攜帶方便；
采用7寸高清電容觸摸屏，無按鍵設計，全觸屏操作，操作方便快捷；
內置鋰電池組供電，并具有應急電池插口，可外接備用電池工作；
三相1A電流持續輸出時間可大于3小時；
儀器采用嵌入式Linux操作系統，相比Windows CE操作系統，運行更穩定；
測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷；
數?；旌陷敵龇绞剑瑵M足“模擬量+GOOSE”的保護裝置測試要求；
強大的SV和GOOSE報文分析能力，具有報文分析儀的功能；
具有SCD文件比對及SCD文件圖形化功能；
豐富的繼電保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、諧波制動等繼電保護專項測試模塊；
具有光功率測量功能；
強大的異常工況報警功能，具備電壓源短路、電流源開路、過熱及信號失真檢測報警功能；
采用低功耗設計，運用PWM溫度控制系統，實現儀器內部溫度控制；
具有自動升級功能，可直接使用U盤升級；
自動生成測試報告，通過U盤進行拷貝存檔。

產品參數

交流電流
設置	各相輸出電流幅值，頻率和相位獨立可調
輸出范圍	3×0～10A/相
輸出范圍	三相并聯輸出：0～22A
準確度	<±0.2mA(0A～0.2A)
	<±0.05%±0.1mA（0.2A～10A），
	<±0.1%（10A～20A）
	<±0.2%（20A～I(xiàn)max）
分辨力	1mA
最大輸出功率Pmax	3×10A/相≥12VA/相
電流上升下降時間	<100μs
總諧波失真度（ THD%）	≤0.2%(0.2A～2A)，≤0.1%(0.2A～I(xiàn)max)
頻率	10Hz ～1kHz
幅頻特性	幅度變化 ≤±0.05%～±0.5%（10Hz～1kHz）
輸出時間	＜5A/相，連續輸出；
異常工況報警	過熱、過載、失真、開路自動檢測并告警
交流電壓
設置	各相輸出電壓幅值，頻率和相位獨立可調
輸出范圍	4×0～130V/相
準確度	<±1mV（0V～2V）
	<±0.1%（2V～4V）
	<±0.05%（4V～Vmax）
分辨力	1 mV（0.2V～10V），10 mV（10V～130V）
最大輸出功率Pmax	3×130V/相≥26VA/相
電壓上升下降時間	<100μs
總諧波失真率（ THD%）	≤0.1% (2V～130V)
頻率	10Hz～1kHz
幅頻特性	幅度變化 ≤±0.05%～±0.5%（10Hz～1kHz）
輸出時間	額定條件下，連續輸出
異常工況報警	過熱、過載、失真、短路自動檢測并告警
電流、電壓同步誤差	≤10μs
頻率
正弦信號	10Hz～1000Hz
準確度	＜1mHz （10Hz～450Hz）
準確度	＜10mHz（450 Hz～1000Hz）
分辨率	0.001Hz
輸出特性	能疊加2～50次任意幅值（小于額定值）的諧波
相位
相角范圍	0到359.9°
準確度	±0.1°
分辨率	0.01°
直流電流
輸出范圍	3×0～10A/相
準確度	<±1mA(0A～0.2A)
準確度	±0.5%（0.2A～I(xiàn)max）
分辨力	1mA
直流電壓
輸出范圍	4×180V/相
準確度	<±4mV(0 V～2V)
準確度	±0.2%（2V～Vmax）
分辨力	1mV（0V～10V），10mV（10V～180V）
光纖以太網接口
數量	3對
接口類型	LC接口
波長	百兆口：1310nm
通信協議	IEC61850-9-2，GOOSE
光纖串行接口
數量	2個，1發1收
接口類型	ST 接口
波長	850nm
通信協議	IRIG-B
開入量
數量	4對
開入特性	4對開入接點自適應空節點或帶電位；
開入特性	帶電位接點翻轉電平20~250V（DC）
電氣隔離	4對開入電氣隔離
空接點門檻阻抗參數	3kΩ～5kΩ
開出量
數量	4對
類型	DO1-DO3常規接點（響應時間<2ms）
類型	DO4快速接點（響應時間<100μs）
直流容量	Vmax：300V（DC）/Imax：0.3A（不含快速開出）
電以太網接口
數量	1個
接口類型	RJ45
通信協議	MMS、TCP/IP
藍牙接口
數量	1個
WIFI接口
數量	1個
USB接口
USB	1個
同步接口
光B 碼發送	ST 接口，1個
光B 碼接收	ST 接口，1個
PPS脈沖接收	ST 接口，1個
GPS	1個，內置GPS接收模塊
供電電源
電池	內置大容量鋰電池組
電源適配器	專用電源適配器
	輸入：AC100～240V，50/60Hz，1.5A
	輸出：DC15V，4A
機械尺寸及重量
顯示屏	7寸電容液晶顯示屏（觸摸屏）
尺寸	261mm×181mm×80mm（W×H×D）
重量	＜2.8kg
