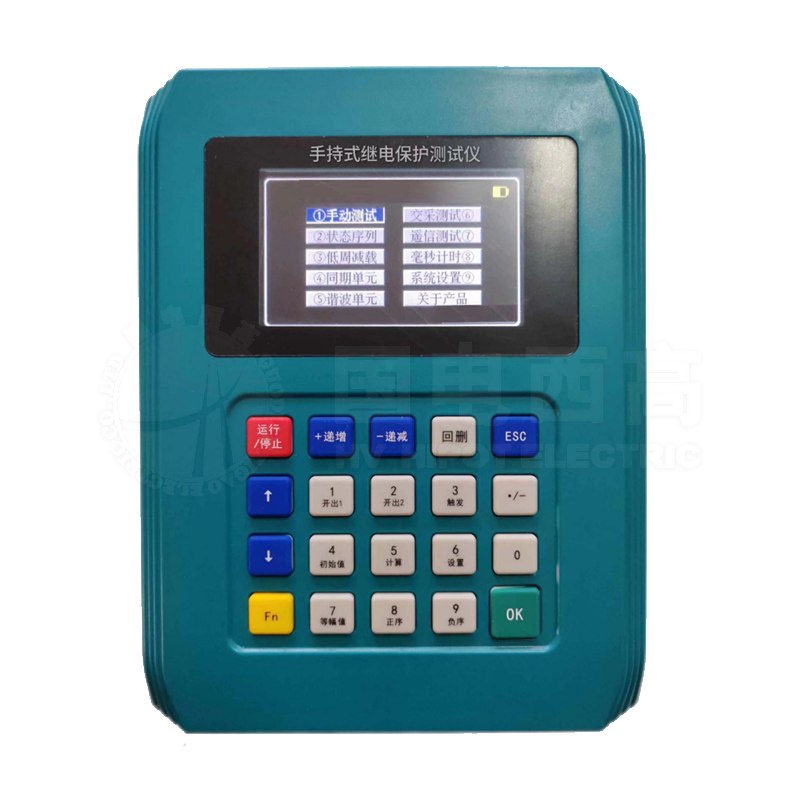

手動測試：

手動試驗可輸四路交流電壓、三路交流電流，可實現交流量的幅值、相位、頻率、序分量的幅值手動按步長控制。

狀態序列測試：

狀態可進行動作時間測試，多狀態模擬故障，最多可設置5個狀態，可模擬重合閘后加速。

低周減載測試：

該單元可對低周減載的動作值、動作時間，滑差閉鎖值、電壓閉鎖值、電流閉鎖值進行定點測試。

同期測試：

該單元可以對測試同期裝置的相關指標進行測試。

諧波單元：

該單元可進行變壓器差動保護的二次諧波涌流閉鎖測試。

交采測試：

該單元主要是用來測量交流采樣裝置的采樣精度。

遙信測試：

該單元可快速開出兩對節點，中間間隔時間可自由設定，最小分辨率1ms。

毫秒計：

該單元可配合現場做一些開出量，翻轉計時。

交流電壓輸出

4路：0-130V連續可調默認６６V

輸出精度

準確度：0~5V準確度誤差≤±２mV，5V～120V準確度誤差≤±0.1%±2mV；分辨率：1mV

帶載能力

≥30VA/相

響應時間

電壓5V~130：THD%≤0.5%，電壓上升下降時間小于100μ s

安全保護和輸出時間

過載保護和失真自動檢測。額定條件下，連續輸出。

相位

0-360°連續可調；準確度0.2°；分辨率0.1°

交流電流輸出

3路：0-10A 連續可調

輸出精度

準確度：0.2~0.5A,誤差≤2mA，0.5～10A準確度誤差≤0.1%±2mA；分辨率：1mA

帶載能力

≥20VA/相

響應時間

電流0.5A~Imax：THD% ≤0.5%；電流上升下降時間小于100μ s

輸出時間

連續輸出＜1A，5A輸出90S，10A輸出8S。

相位

0-360°連續可調；準確度0.2°；分辨率0.1°

輸出頻率

10-500Hz，可模擬1０次諧波

準確度

頻率范圍：10-65Hz準確度＜1mHz；65 Hz ~500Hz準確度＜10mHz

開入&開出量

開入量：2路 隔離電壓500V，空接點與32V~250V電位兼容，極性自動識別；

開出量：2路開出量類型:光耦開出,時間分辨率0.1ms。

適配器

DC 16.8V  5A

內置電池&續航能力

內置鋰電池；正常使用8小時

儀器尺寸&重量

2.6kg（手持型）尺寸：255x210x78（mm）
