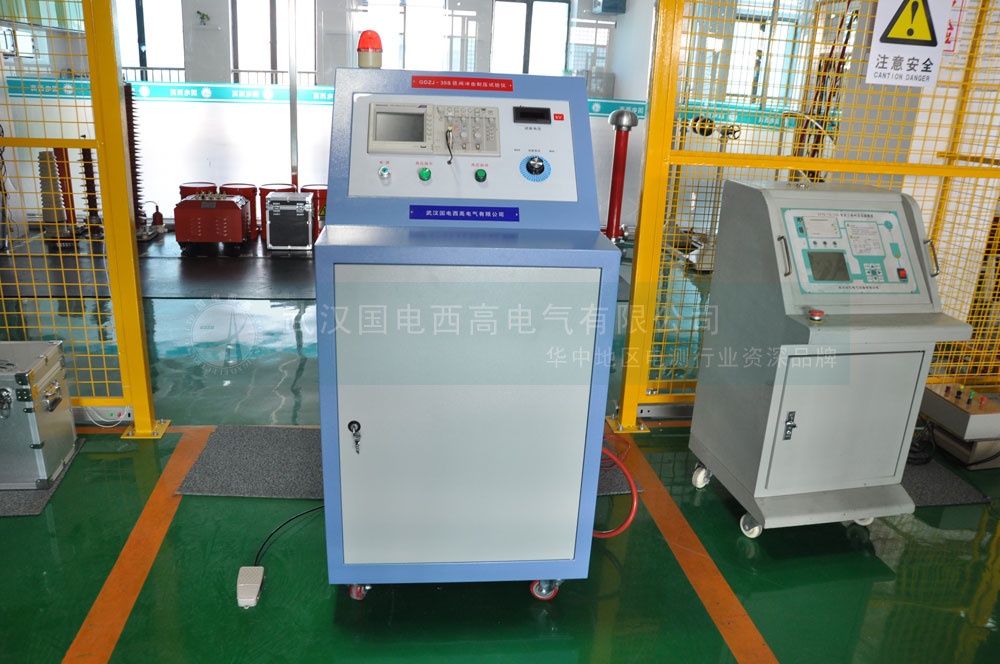

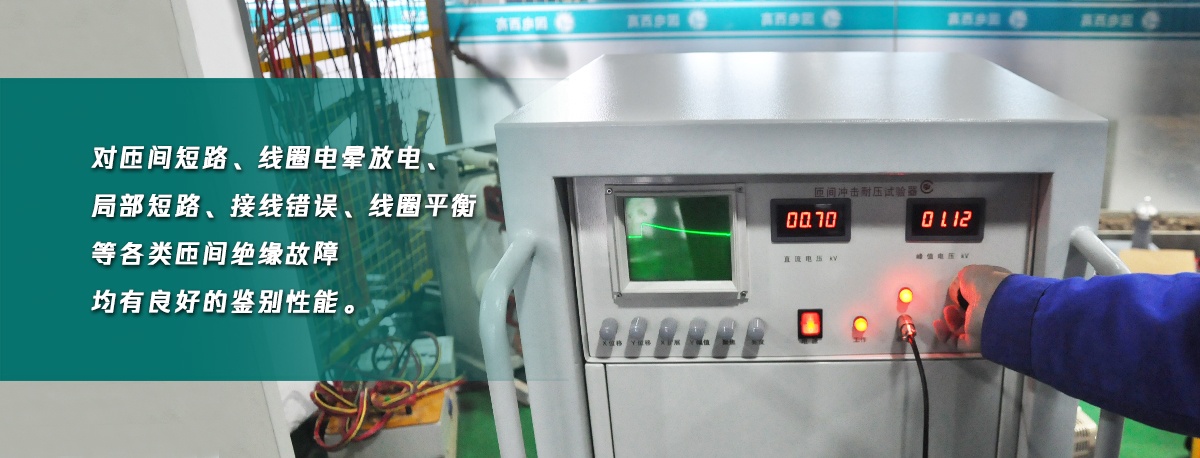

匝間沖擊耐壓試驗儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測，并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

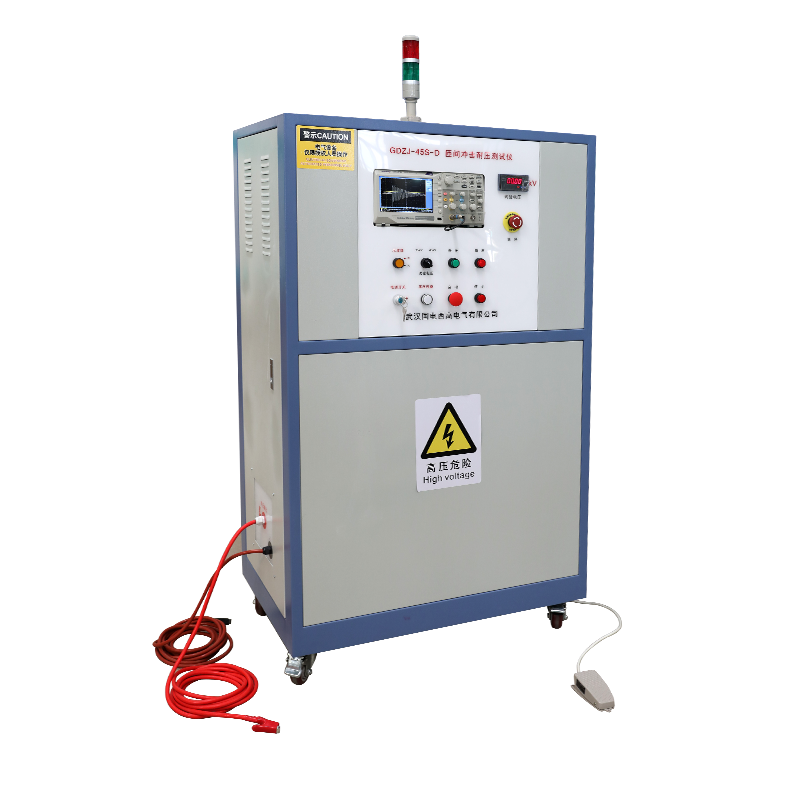

GDZJ-45S 匝間沖擊耐壓試驗儀適用于額定電壓 15000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。

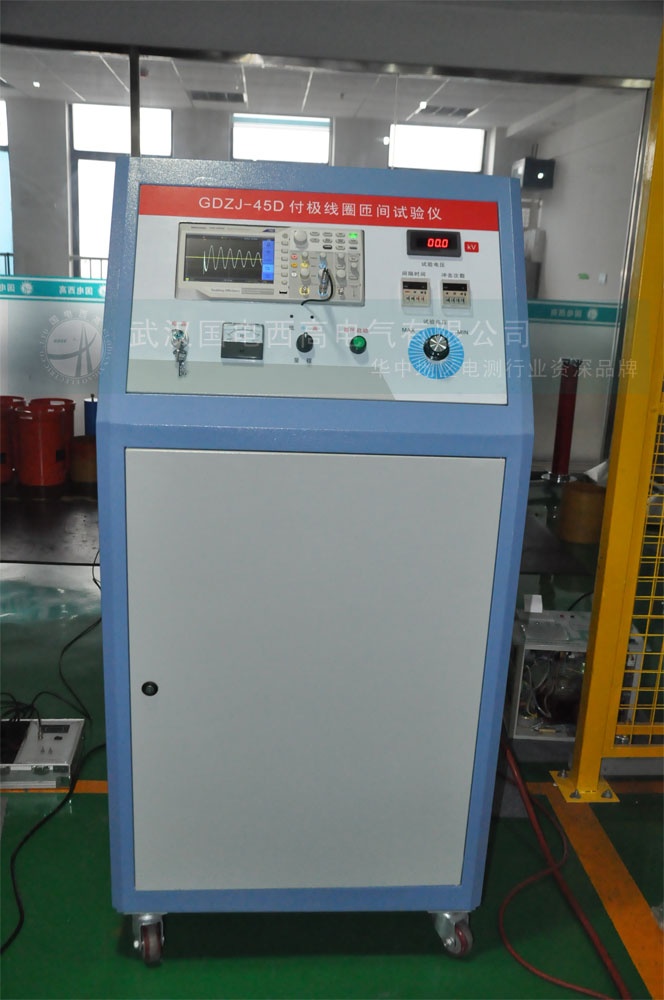

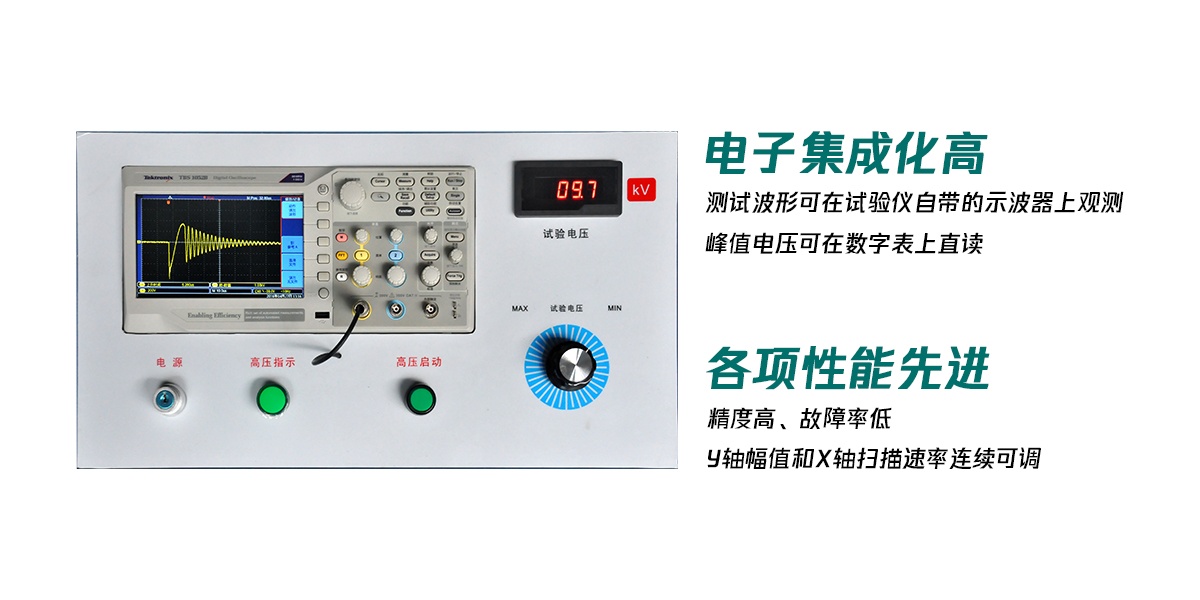

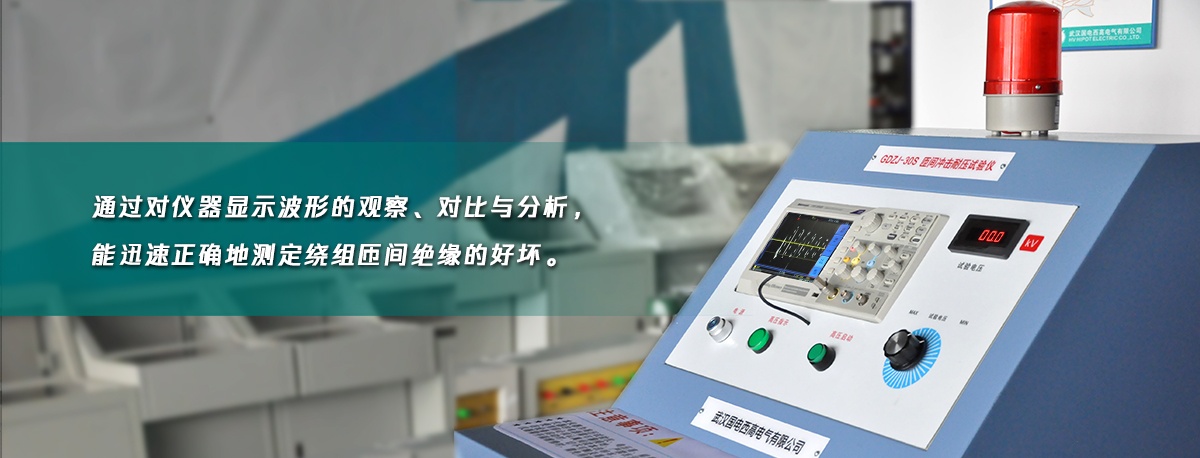

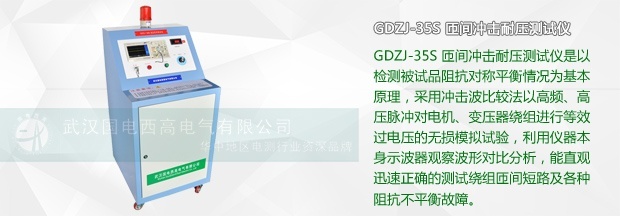

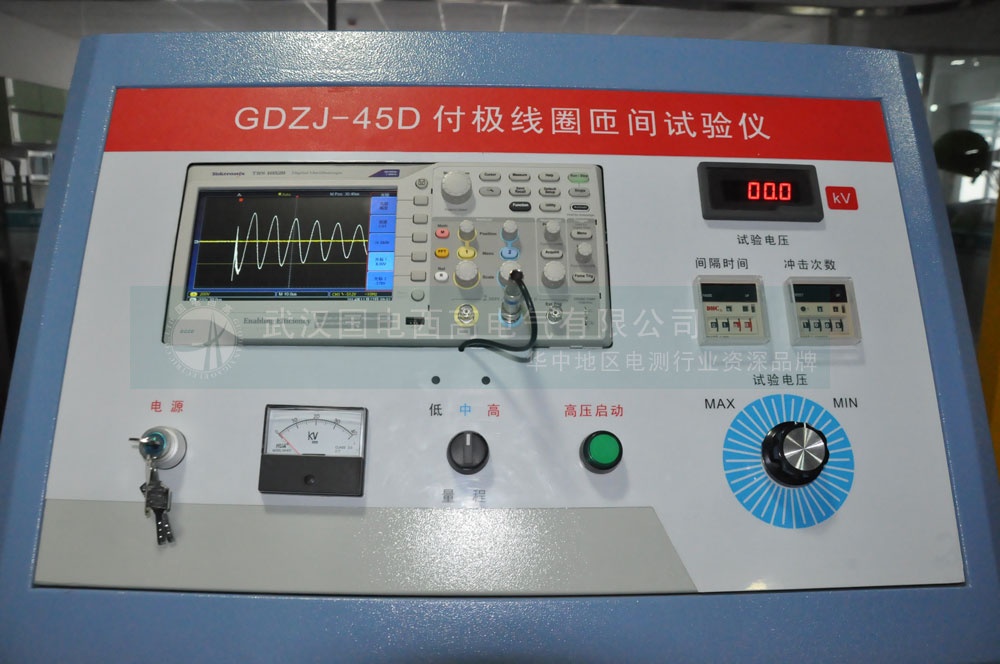

GDZJ-45S 匝間沖擊耐壓試驗儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試繞組匝間短路及各種阻抗不平衡故障。

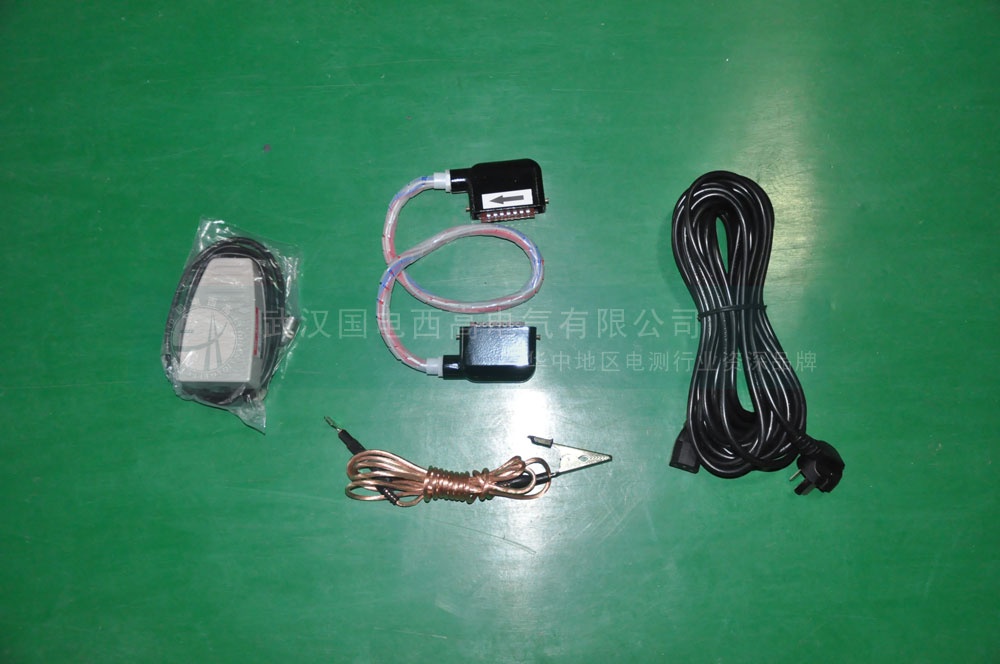

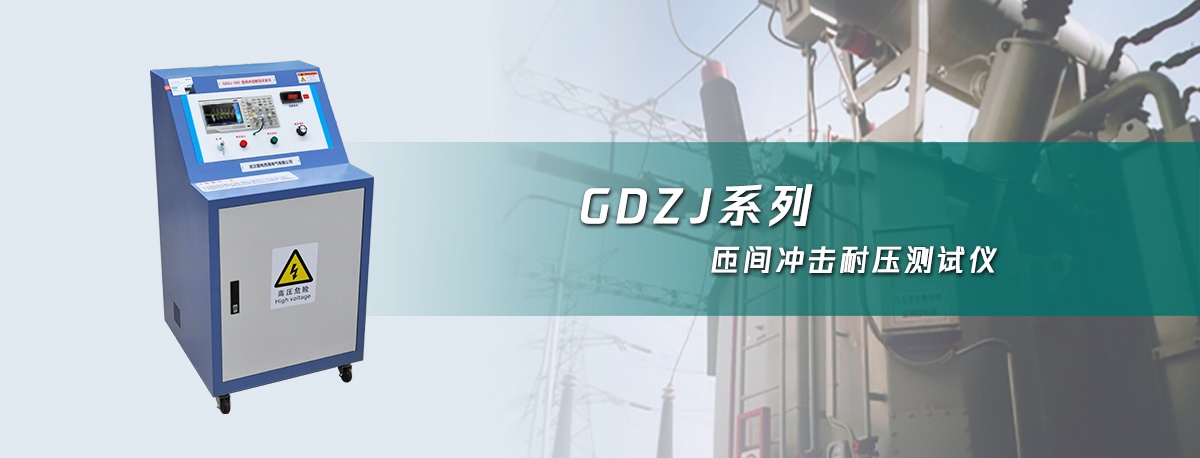

· GDZJ系列匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品；
可用于單相電機、三相中小型電機、微型電機、特種電機、電動工具電機、變壓器（包括開關電源變壓器）、繼電器及含有電磁線繞組的電器的匝間、層間絕緣強度試驗。

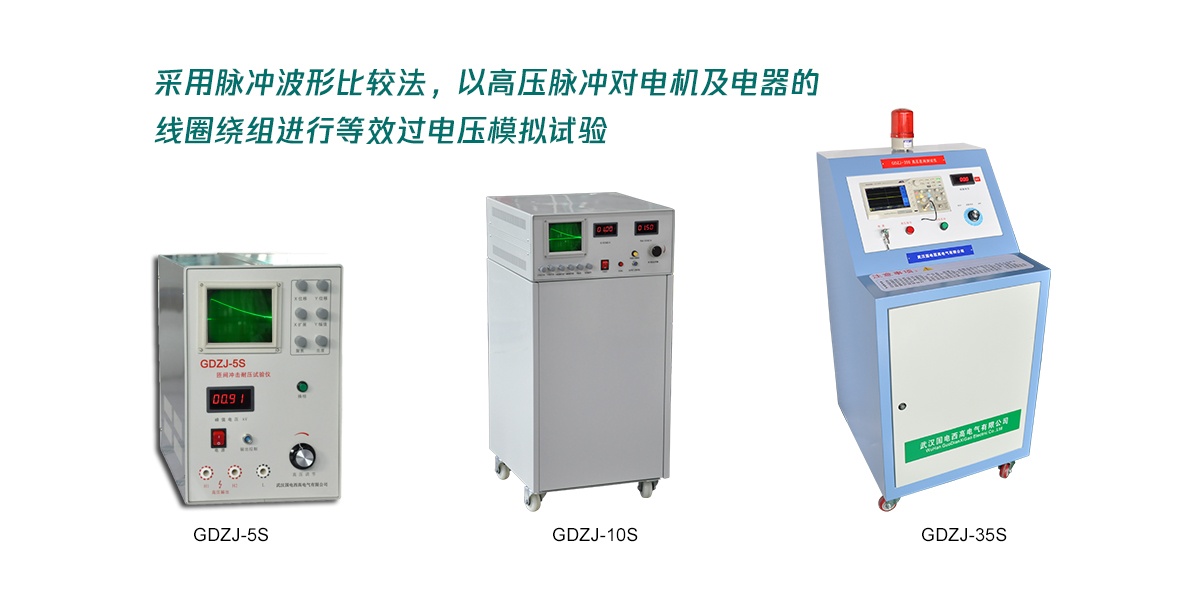

匝間沖擊耐壓選型表
產品型號

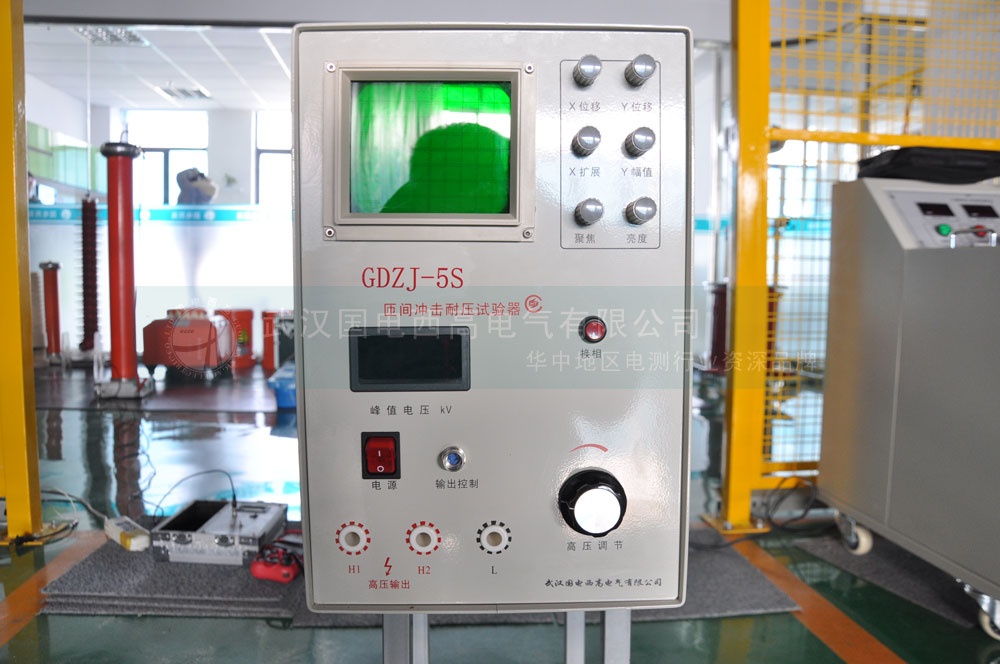

GDZJ-5S
GDZJ-10S

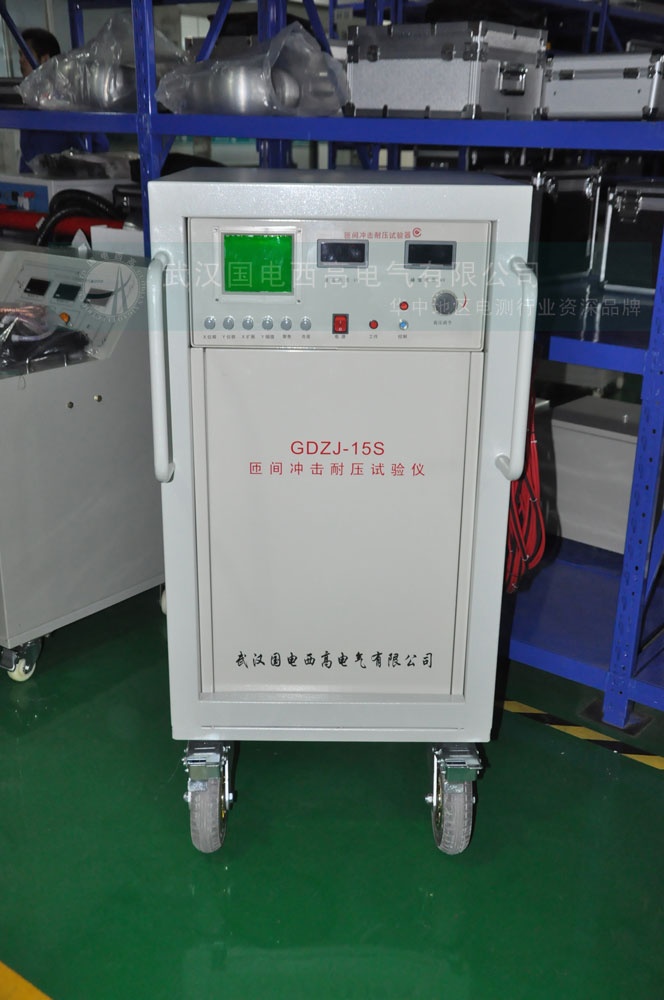

GDZJ-15S
GDZJ-30S
GDZJ-35S
GDZJ-40S
GDZJ-45S
產品用途
主要用于各種電壓等級電機定子線圈的匝間沖擊耐壓試驗
產品適用對象
220/380V及以下電機（容量小于100KW）
1140V及以下電機（容量大于100KW小于1000KW）
3.8KV及以下電機（容量大于100KW小于1000KW）
10KV及以下電機
10KV及以下電機（安全系數高的電機）
13.8KV及以下電機
15KV及以下電機
匝間沖擊耐壓相關的標準
1）GB/T22714-2008交流低壓電機成型繞組匝間絕緣試驗規范、
常見電機電壓等級
220V、380V、660V、1140V、3800V、6600V、10000V、13800V、15000V。
JB/T10098-2000 交流電機定子成型線圈耐沖擊電壓水平
1
2
3
4
額定電壓壓（KV）
規定耐雷電沖擊電壓（峰值KV見注1.2）
規定耐陡峭波前沖擊電壓（KV峰值見注3.4）
按GB755規定工頻耐電壓（有效值）KV
UN
Up
U"p
2UN＋1
3
17
11
7
3.15
17.6
11.4
7.3
3.3
18
12
7.6
4
21
14
9
6
29
19
13
6.3
30.2
19.6
13.6
6.5
31
20
14.2
10
45
29
21
10.5
47
30.6
22
11
49
32
23
13.2
58
38
27.4
13.8
60
39
28.6
15
65
42
31
2）JB/T10098-2000交流電機定子成型線圈耐沖擊電壓水平、
3）JB/T9615.2-2000交流低壓電機散嵌繞組匝間絕緣試驗限值、試驗電壓Up﹦K1×K2×Ug(主要針對1140V及以下電機）
4）IEC34-15第二版規定試驗電壓Up﹦0.65（4Un＋5KV）主要針對3-15KV的電機)
