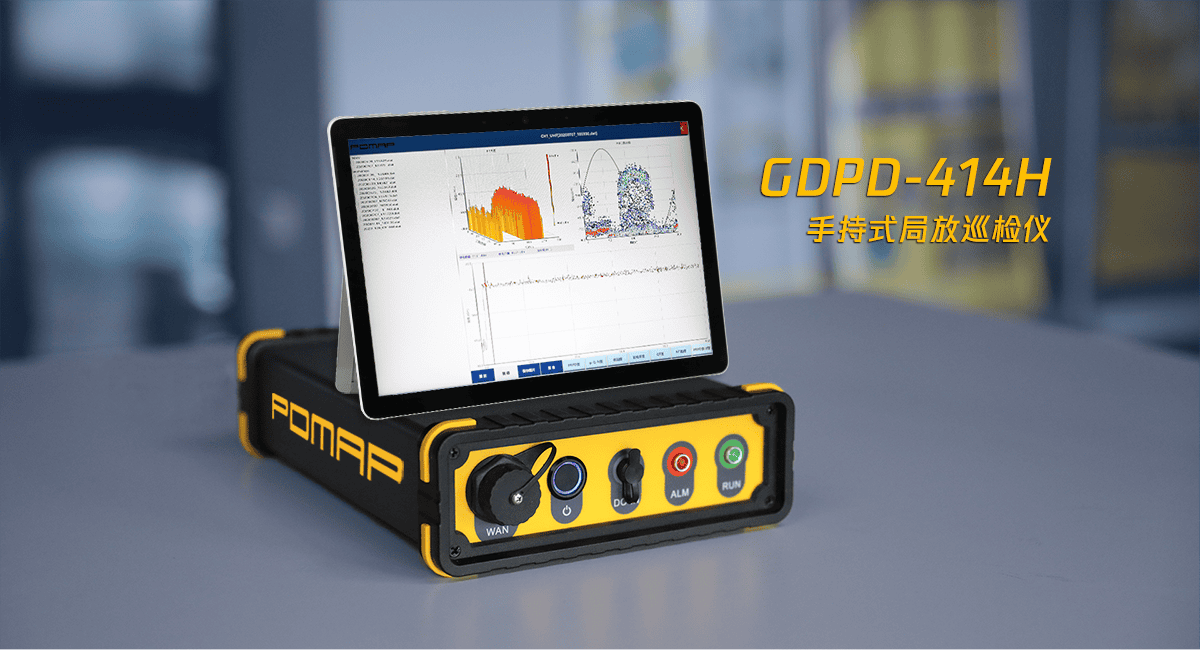

GDPD-414H局部放電檢測儀采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。
功能特點：

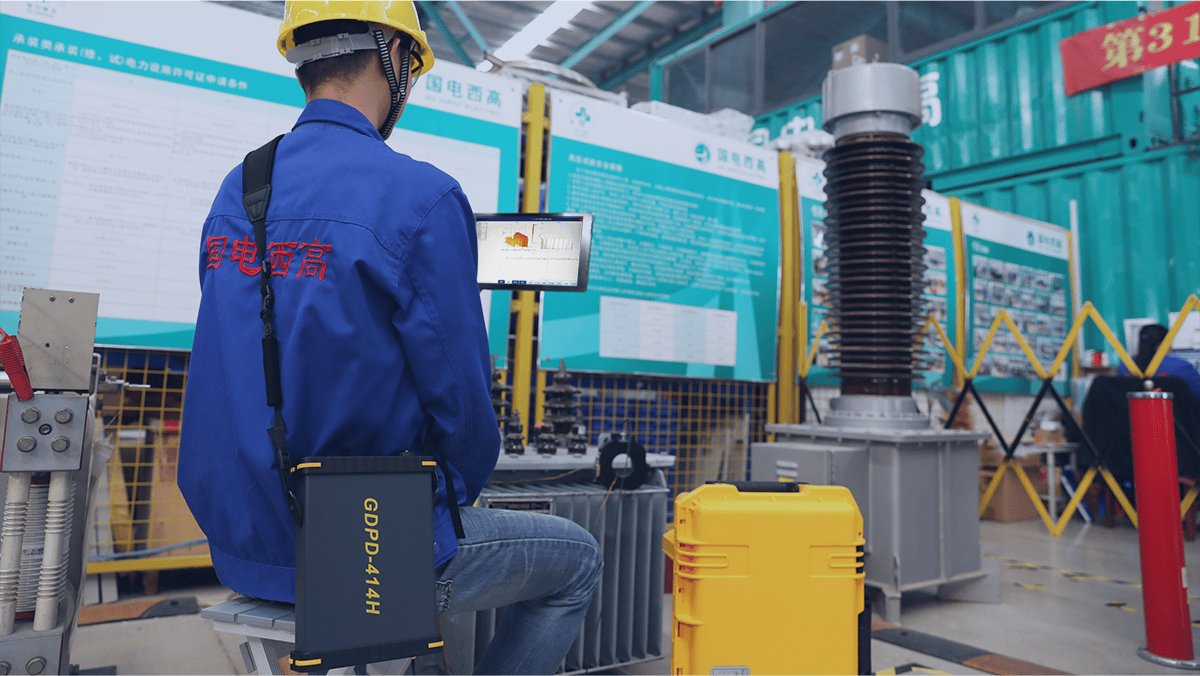

1）整機采用便攜式ABS工程機箱，所有PD檢測主機、平板電腦、傳感器、充電器、信號電纜均放置便攜式工程機箱內，總重量小于5KG，1人即可攜帶和操作。

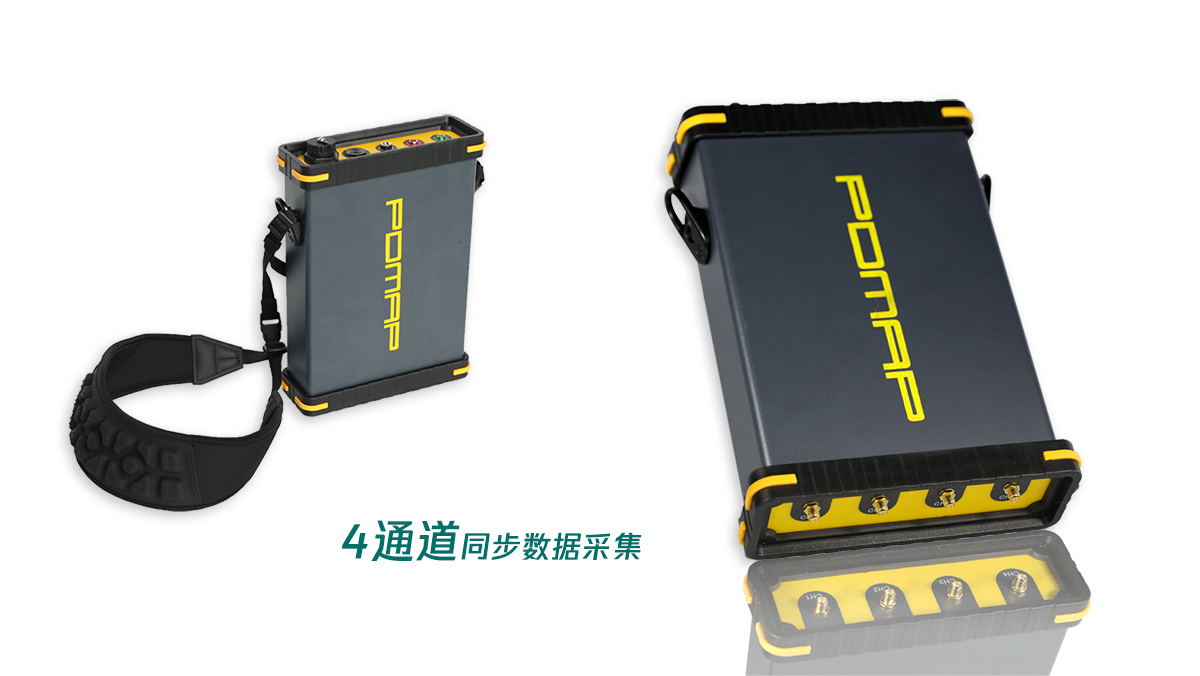

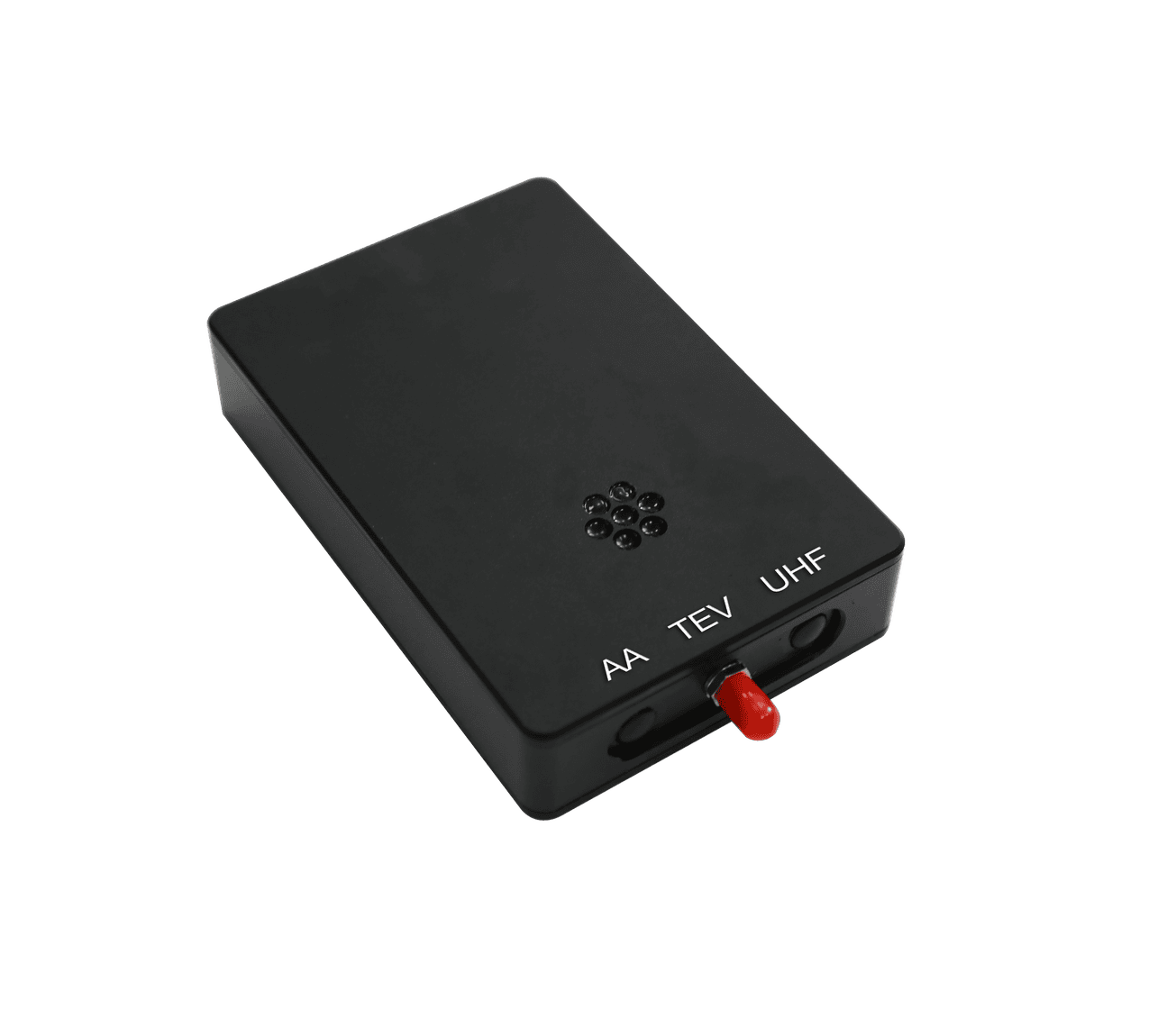

2）便攜式局放信號處理主機：自主研發的高速采樣板卡，4通道同步數據采集、信號處理、特征參數提取、數據可通過有線及無線方式發送到手持終端。

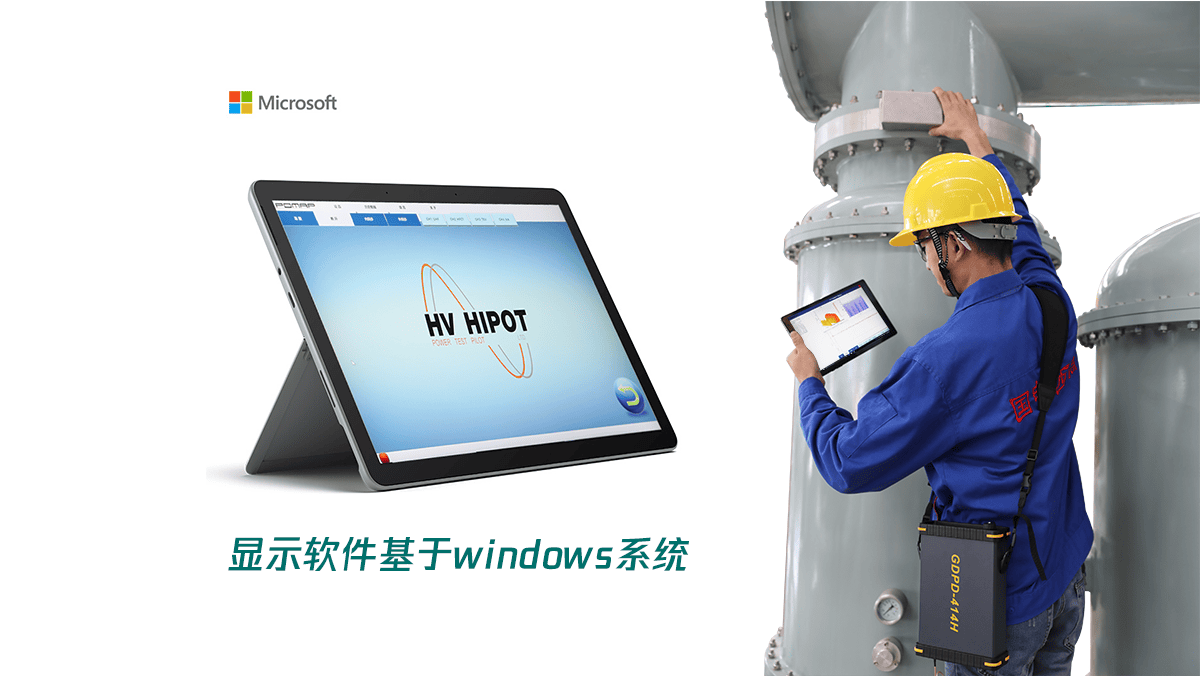

3）軟件系統：分析軟件基于ARM嵌入式系統，顯示軟件基于windows系統。

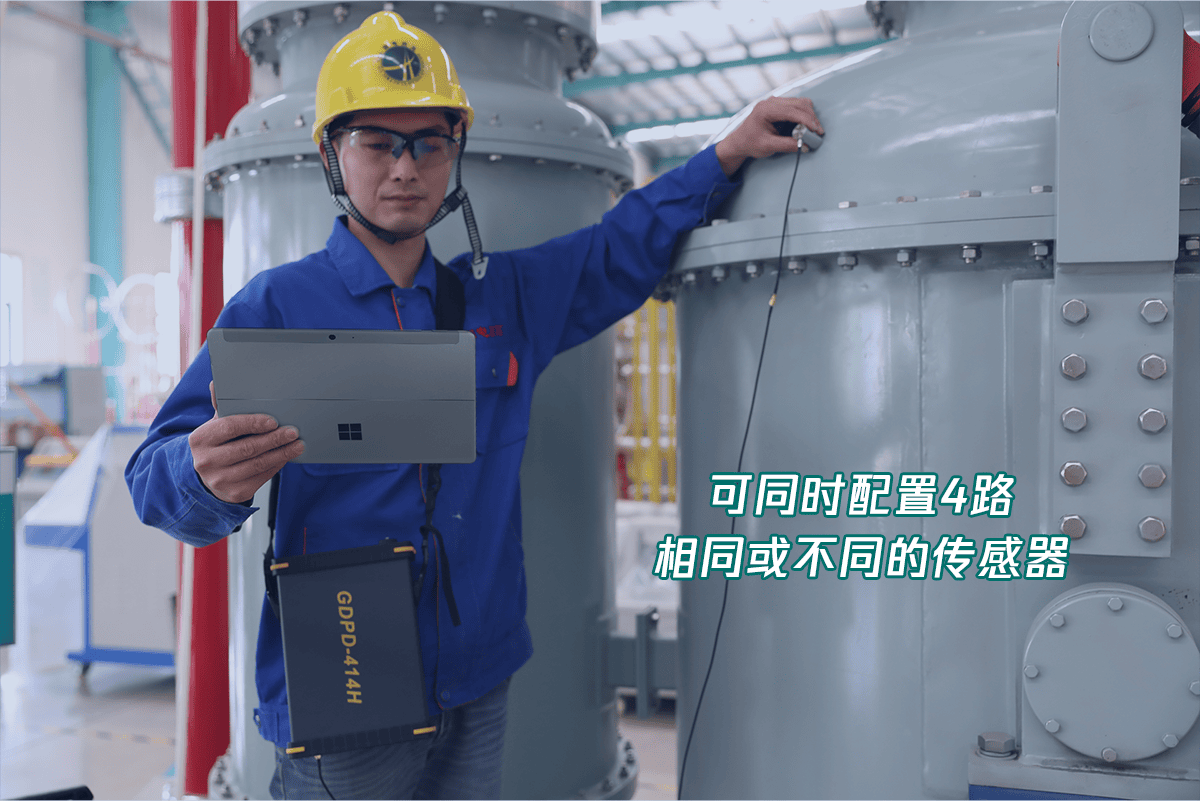

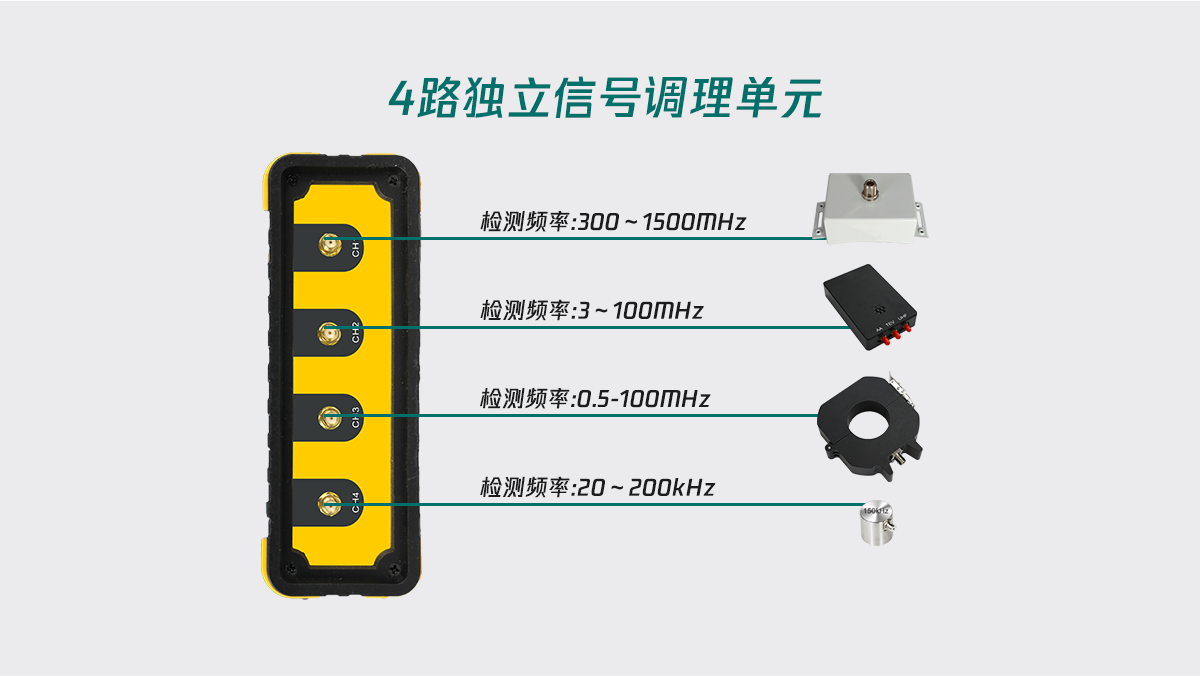

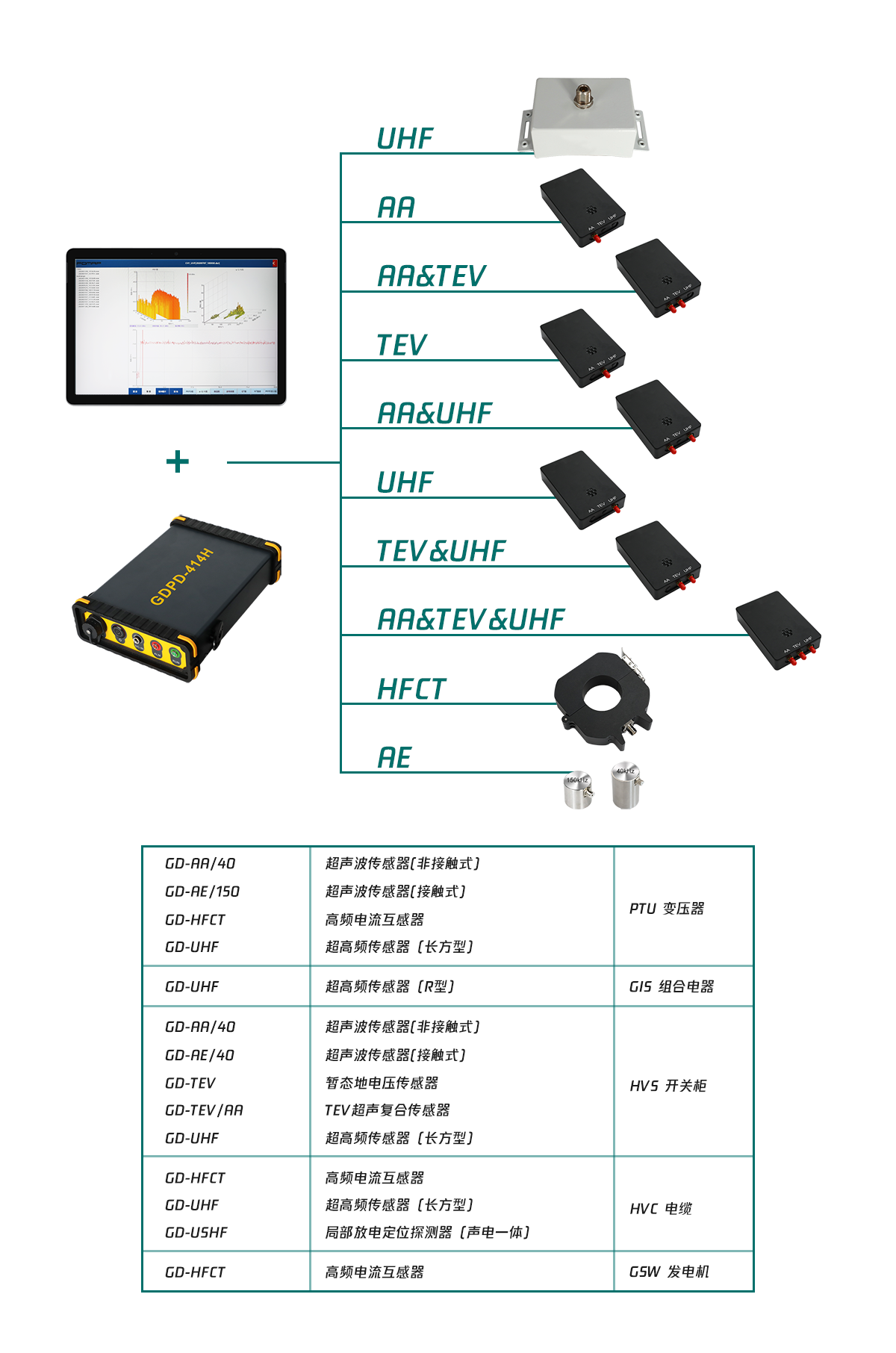

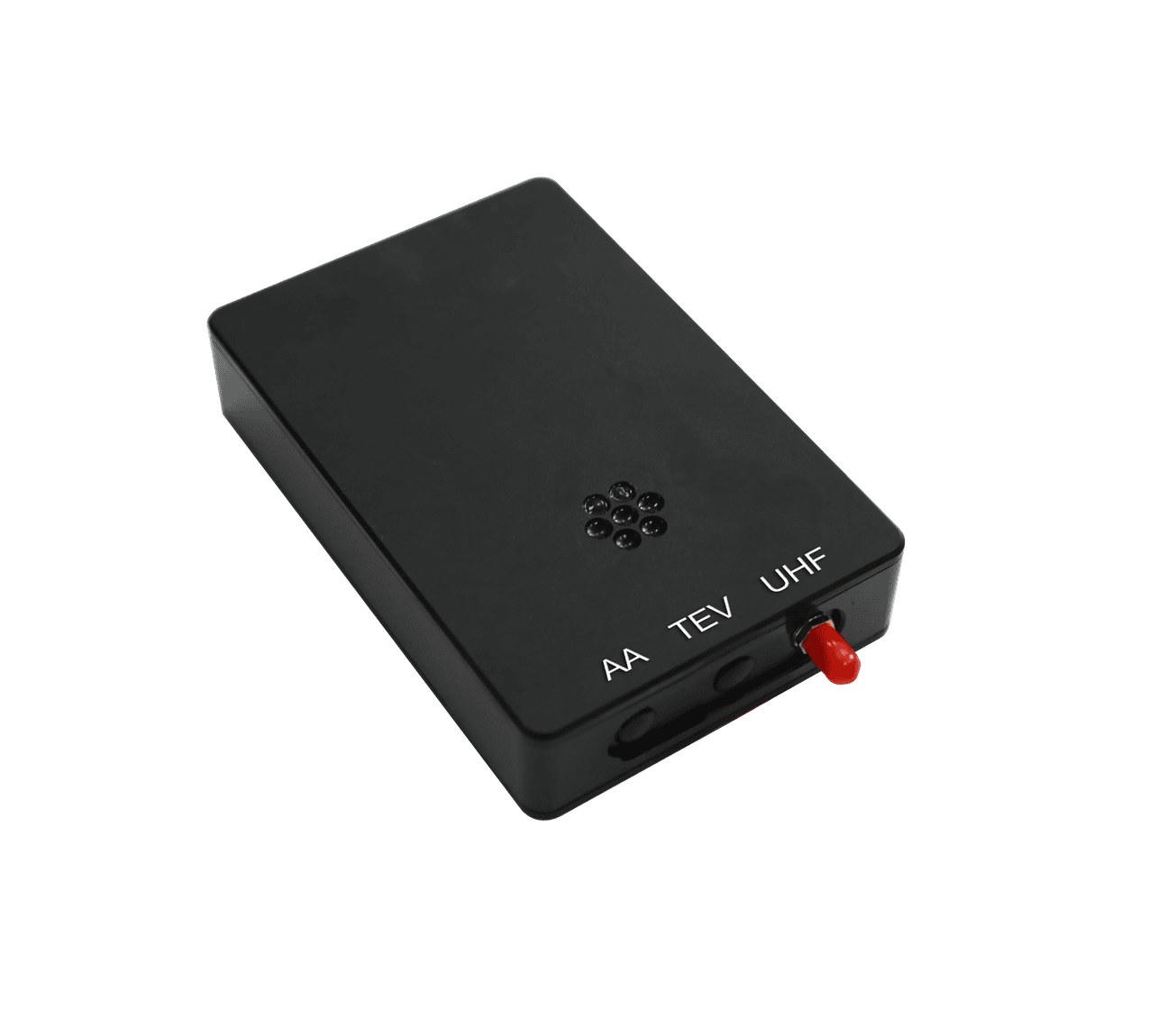

4）一臺數據采集主機可同時配置4路相同或不同的傳感器，可進行4路信號同時采集分析。

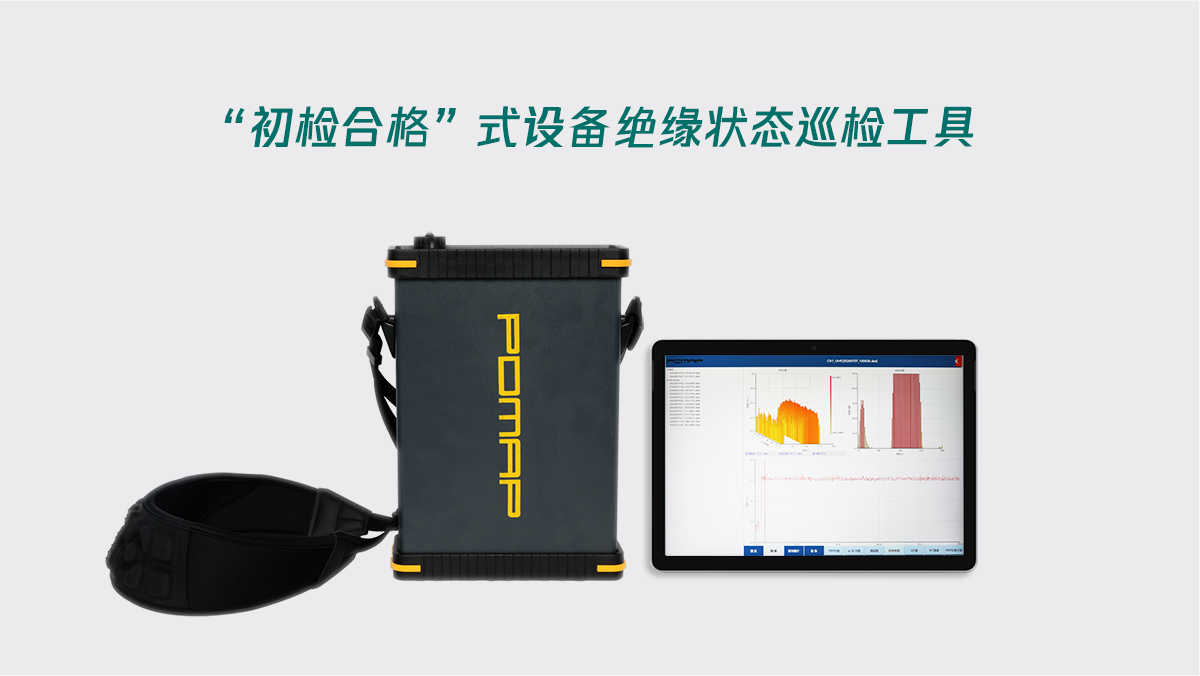

5）手持式顯示平板：使用工業級觸摸式8.1寸1280x800IPS顯示屏。

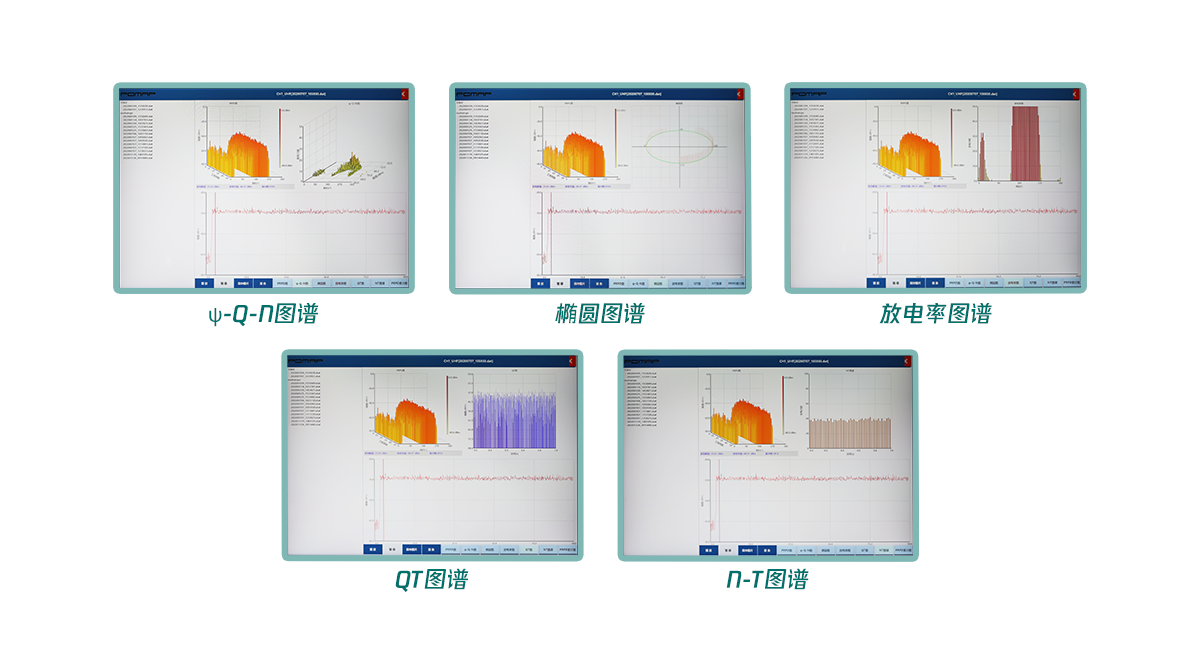

6）軟件系統根據檢測數據，判斷放電能量和部位，能顯示各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數。
7）實時數據存儲：測試過程中可實時記錄各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數。

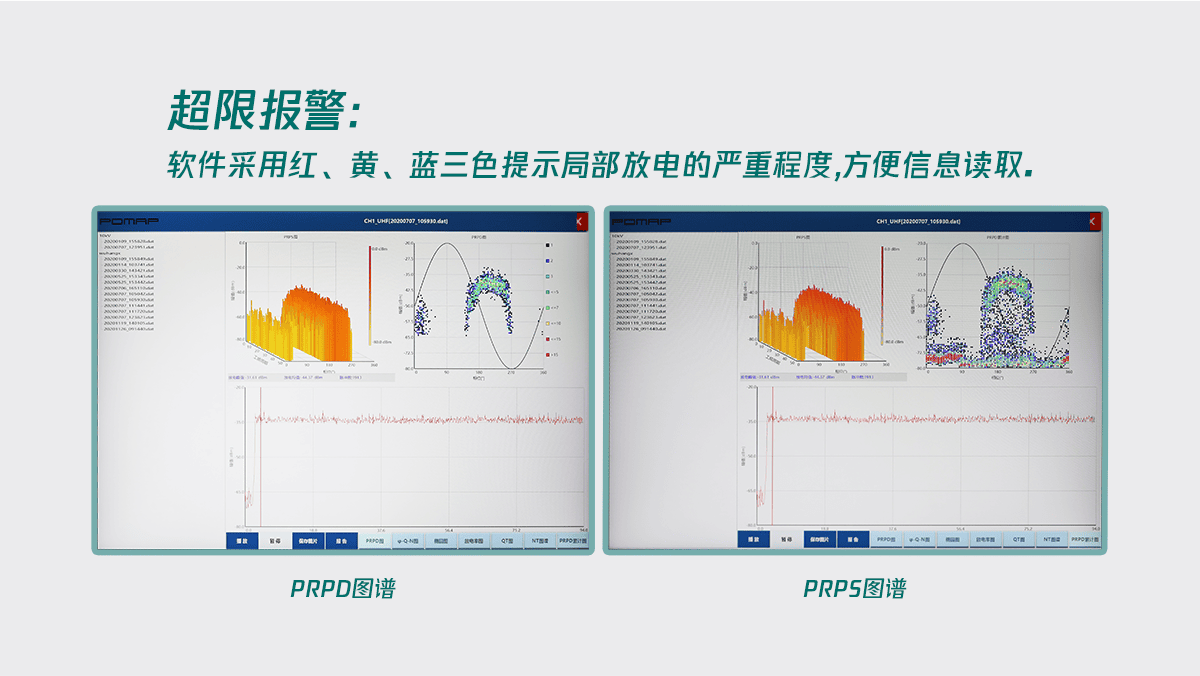

8）超限報警：軟件采用紅、黃、藍三色指示方式，提示局部放電的嚴重程度方便信息讀取。
9）平均無故障時間：大于50000小時。
10）電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20174級
阻尼振蕩波抗干擾度滿足GB/T17626.10-20173級
工頻磁場抗擾度滿足GB/T17626.8-20063級
脈沖磁場抗擾度滿足GB/T17626.9-20113級
11）電源：采用12V鋰電池供電，功耗<10W，可持續工作6小時以上。
12）環境條件：
存儲溫度：-40℃～+85℃，
工作溫度：-20℃～+60℃，
相對濕度：5%～95%在35℃下無凝露
13）重量輕、易攜帶，很適合現場使用
信號采集主機重量<0.8kg
手持局放儀價格多少？歡迎咨詢手持局放儀廠家-國電西高 400-8818-755
|
1、PD信號采集主機: |
|
|
CPU工作頻率 |
1.2GHz |
|
操作系統 |
linux嵌入式操作系統 |
|
有線網絡接口 |
LAN網口 |
|
無線網絡接口 |
無線Wifi（選配） |
|
系統運行內存 |
1G |
|
系統存儲內存 |
512M |
|
數據采集頻率 |
250MHz |
|
2、超聲檢測通道： |
|
|
測量范圍 |
AE:0-10mV 或 AA：0-100dBuV |
|
頻率檢測范圍 |
20～200kHz |
|
3、UHF特高頻檢測通道： |
|
|
檢測頻率 |
300～1500MHz |
|
測量范圍 |
-80-10dBm |
|
誤差 |
±1dBm |
|
分辨率 |
1dBm |
|
4、HFCT檢測通道： |
|
|
頻率范圍 |
0.5-100MHz |
|
誤差 |
±1dB |
|
靈敏度 |
15mV/1mA |
|
動態范圍 |
60dB |
|
測量范圍 |
0-100mV |
|
精度 |
1dB |
|
5、暫態地電壓（TEV）檢測通道： |
|
|
頻率范圍 |
3～100MHz |
|
測量范圍 |
0～60dB/mV |
|
靈敏度 |
0.01mV |
|
誤差 |
±1dB/mV |
|
分辨率 |
1dBmV |
|
6、電池： |
|
|
內置電池 |
鋰電池，12V，6000mAh |
|
使用時間 |
大約6小時 |
|
充電時間 |
大約4小時 |
|
電池保護 |
過壓過流保護 |
|
7、電池充電器： |
|
|
額定電壓 |
12.6V |
|
充電輸出電流 |
2A |
|
使用溫度 |
-20℃-60℃ |
|
使用濕度 |
<80% |
|
8、聯想ThinkPad筆記本電腦： |
|
|
9、尺寸： |
|
|
配件箱尺寸 |
395mm×295mm×105mm |
|
主機外箱重量 |
3KG |
|
主機外箱尺寸 |
570mm×360mm×240mm |
|
10、工作環境： |
|
|
使用溫度 |
-20℃~50℃ |
|
環境濕度 |
0-90%RH |
|
IP等級 |
54 |
?
