技術特點

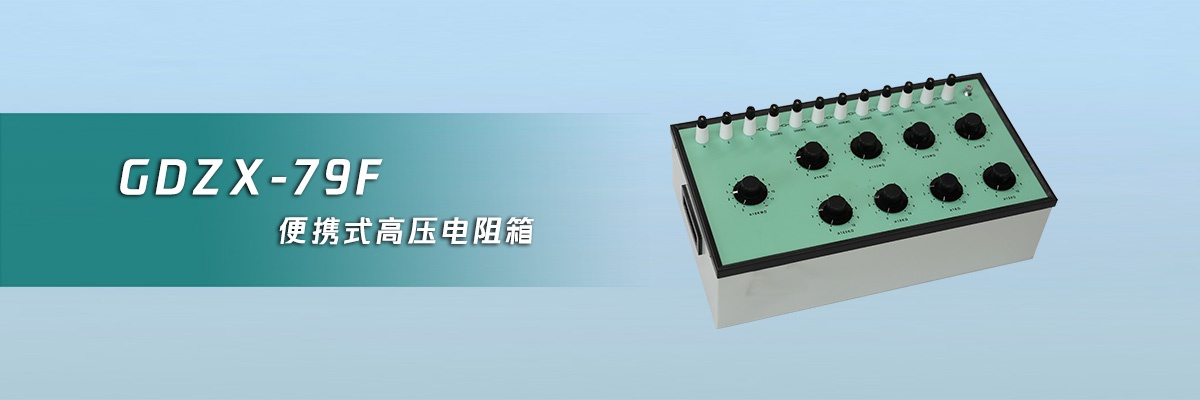

GDZX-79F便攜式高壓電阻箱（以下簡稱電阻器）是用來檢定兆歐表而設計的100萬兆歐旋轉式標準電阻器。它具有阻值調節范圍寬，使用方便等優點。接地電阻表的國家檢定規程是JJG366-2004接地電阻表檢定規程。

• 檢定額定電壓為5000V或低于5000V的各類絕緣電阻表。
• 供各類絕緣電阻表生產或修理中刻劃標度盤。
• 適用于絕緣高阻計的校對或檢定。
• 作高、中阻值標準電阻箱使用。

產品參數

• 本電阻器由兩部分組成，第一部分由9只十進盤可調電阻串聯而成，即：11×10KMΩ＋10×（1000M＋100M＋10M＋1M＋100K＋10K＋1K＋100）Ω。第二部分由9只100KMΩ的固定電阻串聯而成。兩部分串聯后，電阻值調節范圍為1021111.1110MΩ，最小步進值為100Ω。
• 各十進盤的等級指數和最高使用電壓或電流（即參考電壓或電流）見表1：

阻值 （ M Ω）	＞ 110K	× 10K	× 1K	× 100	× 10	× 1	× 0.1	× 0.01	× 0.001	× 0.0001
等級	10	5	2	1	0.2	0.2	0.2	0.2	0.2	0.2
最高電壓電流	5000V	5000 V	5000 V	5000 V	2500V	2500V	500V	8mA	20 mA	50 mA

• 殘余電阻值＜0.1Ω，變差＜0.01Ω。
• 環境的參考條件為溫度23 ℃，相對濕度40％～60％。
• 環境的標稱使用范圍為溫度23±5℃，相對濕度25％～75％。
• 線路對外殼的絕緣電阻＞1×1012Ω。
• 線路對外殼的絕緣強度能承受50Hz正弦波交流電壓8KV，歷時1分鐘不擊穿。
• 本電阻器外形尺寸：602×323×210mm。
• 重量：＜15kg
