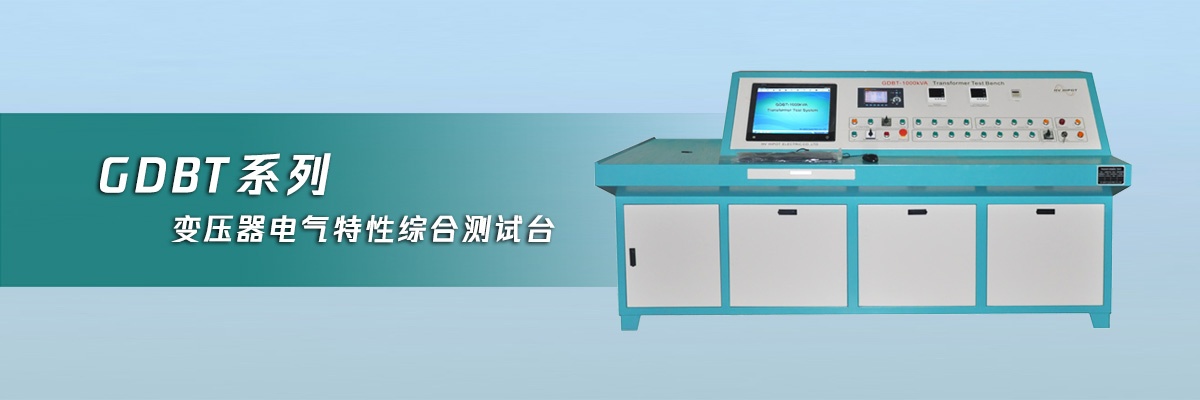

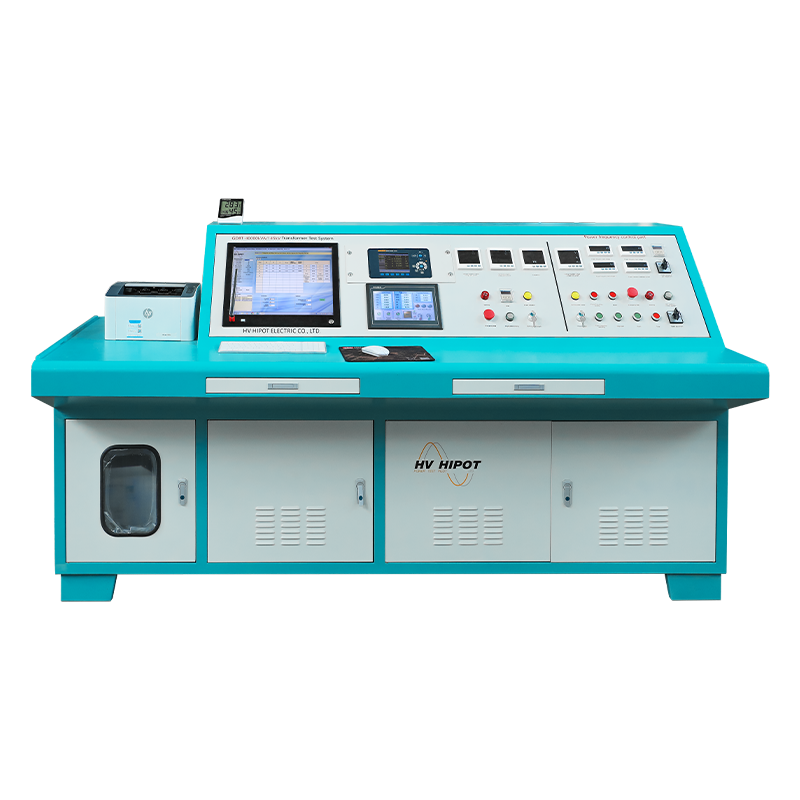

GDBT系列變壓器特性綜合測試臺
GDBT系列

變壓器特性綜合測試臺

 相關產品
Related Products
國電西高國電西高國電西高國電西高國電西高國電西高

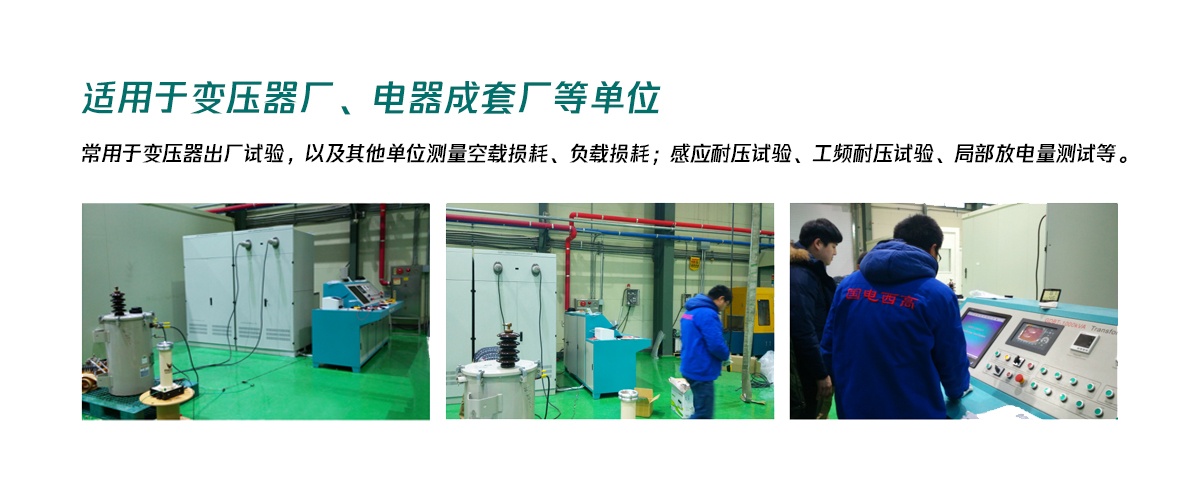

· 常用于變壓器出廠試驗，以及其他單位測量空載損耗、負載損耗；感應耐壓試驗、工頻耐壓試驗、局部放電量測試等；
· 據GB1094.1-2013電力變壓器第一部分（總則）規定：變壓器要求進行空載試驗及負載試驗；
· 據GBT1094.3-2003第12節感應電壓試驗（ACSD、ACLD）規定：ASCD試驗一般要進行局部放電測量；
· 執行標準：GB/T4776，GB/T5169，GB/4285-1993。

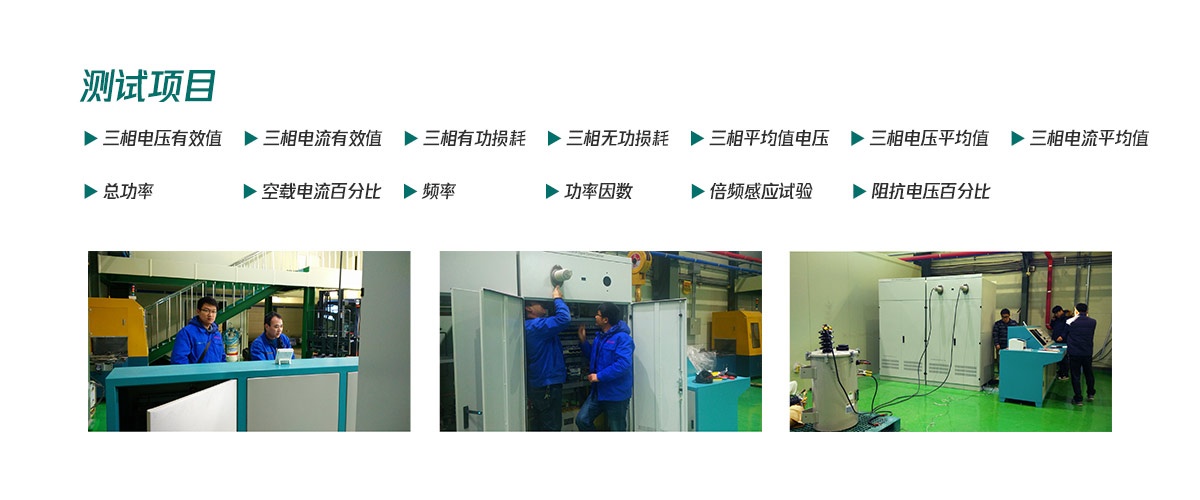

測試項目：三相電壓有效值、三相電流有效值、三相有功損耗、三相無功損耗、三相平均值電壓、三相電壓平均值、三相電流平均值、總功率、空載電流百分比、阻抗電壓百分比、頻率、功率因數、倍頻感應試驗。

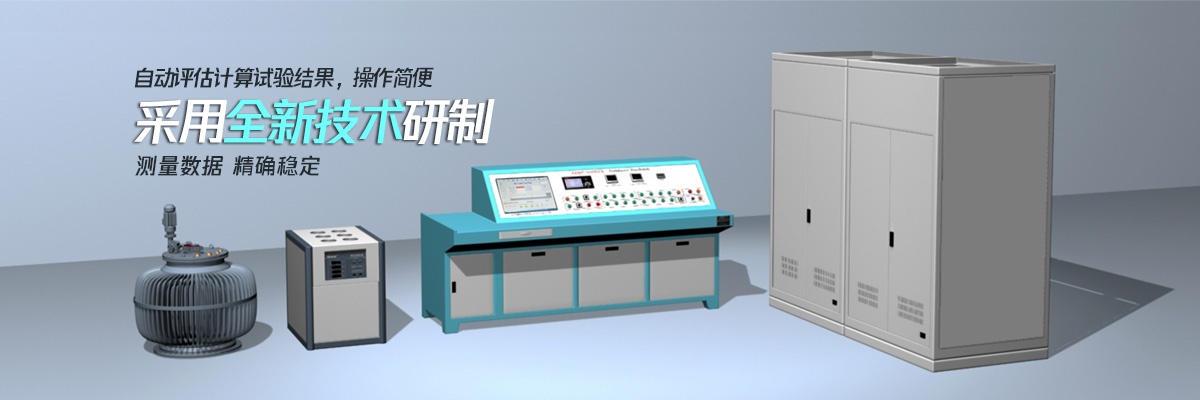

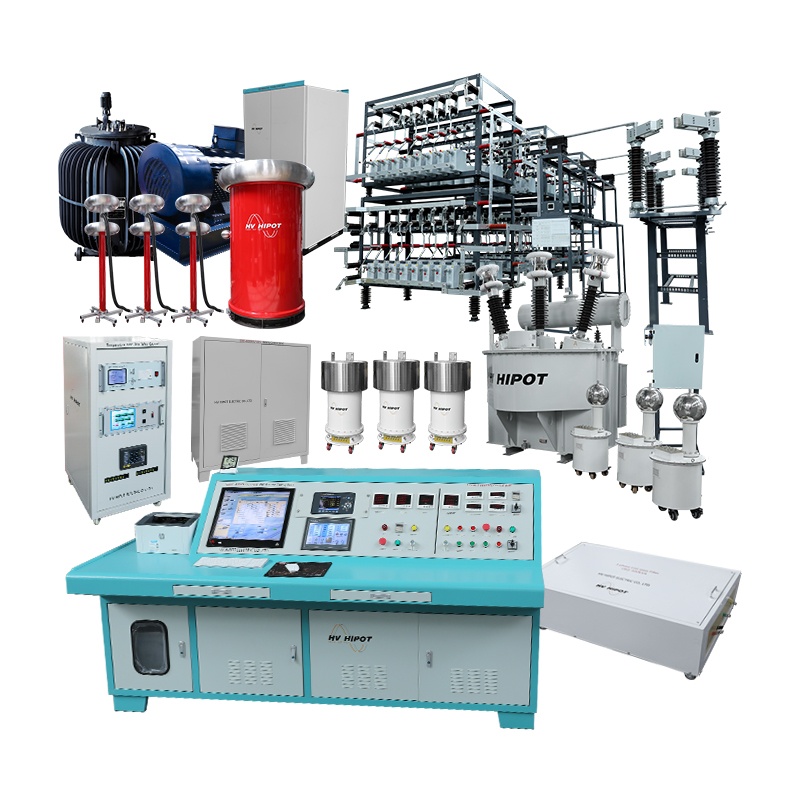

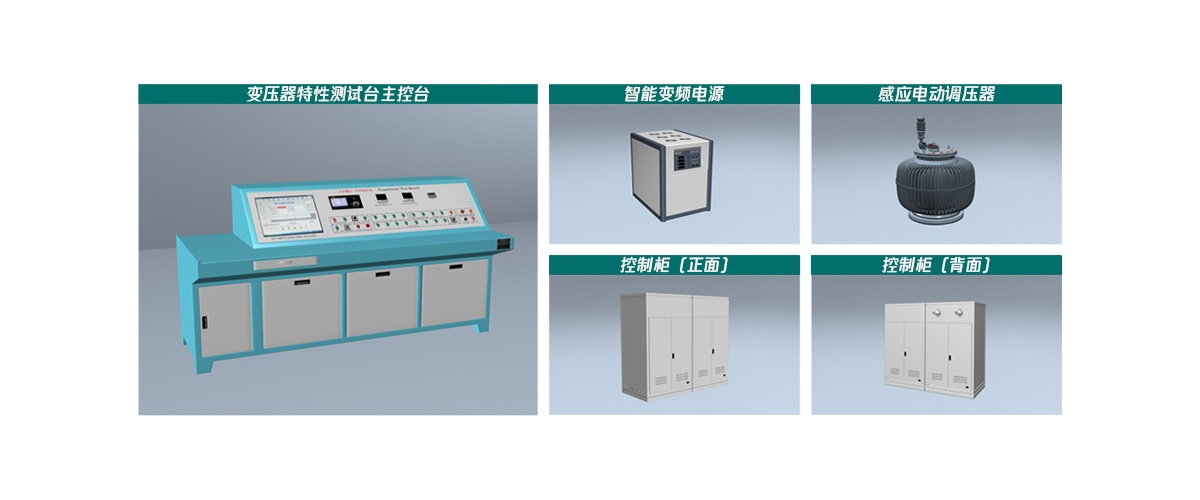

產品組成
  • 變壓器綜合測試臺：能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或制造變壓器提供了可靠的數據。
  • 變頻電源：可提供世界各國電網供電電壓，適用于出口電器生產廠、實驗室、國防軍工等行業。
  • 感應電動調壓器 ：感應調壓器能在帶負荷情況下，無級、平滑、連續地調節輸出電壓。
  • 輔助控制柜 、信號控制柜


GDBT-630kVA/10kV變壓器綜合測試臺配置方案
序號 設備名稱 產品型號 數量 備注
第一部分：主控制臺體及外部設備
1 全自動變壓器特性測試臺主控臺 GDBT-630KVA/10KV 一臺 電腦全自動控制
三相感應電動調壓器 TSJA-30kVA/20- 650V 一臺 三相感應調壓器
第二部分：變壓器空負載特性試驗
2 變壓器空載負載特性測試儀 WT-500 一臺 可在PC機上監視電壓電流的波形，確認電壓電流的波形形狀，波形失真情況。
電流互感器 GDHL-50A/5A/3kV 一臺
第三部分:直流電阻試驗、變比組別試驗
3 直流電阻快速測試儀-便攜式 GDZRC-5A 一臺 需帶串口通訊、要定做成標準機箱
4 全自動變比組別測試儀-便攜式 GDBC-II 一臺 需帶串口通訊、要定做成標準機箱
第四部分：倍頻感應耐壓及局放試驗

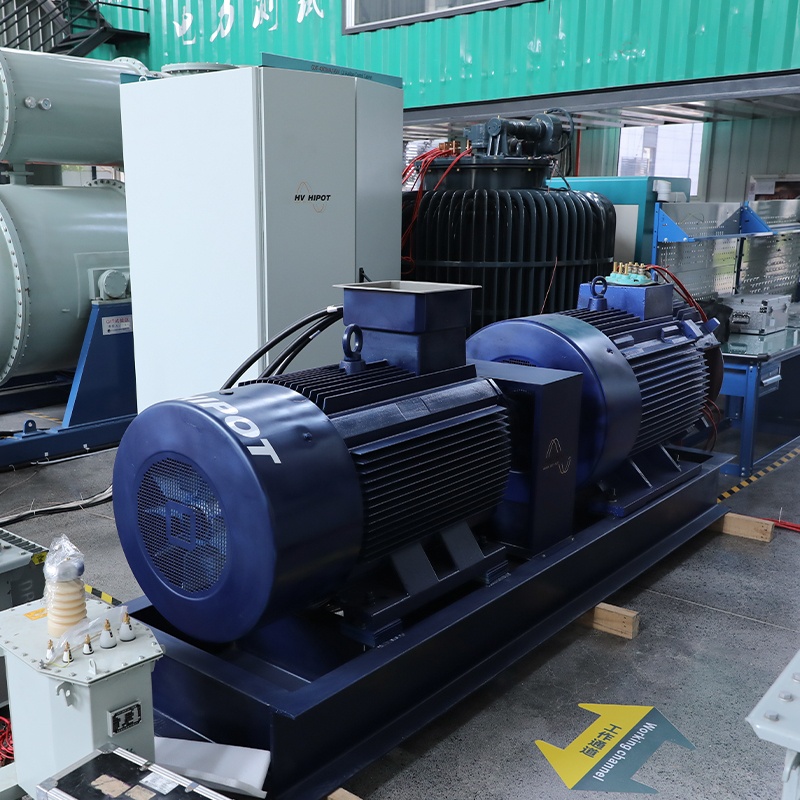

5 中頻發電機組及控制部分 GDBF-20kVA 一套 中頻發電機組輸出電壓為50V-800V
數字式局部放電檢測系統 GDJF-2006 一臺 三個測量通道
三相隔離低通濾波 GDLB-20kVA 一臺 能有效地隔離及衰減火花放電信號及來自電源側的各種干擾信號。
耦合電容器   一套 包括三個耦合電容器
第五部分： 電力變壓器工頻耐壓試驗
6 工頻耐壓成套試驗裝置 GDYD-A-5KVA/50KV 一套 智能PLC控制
高壓保護水電阻   一根 電壓等級50KV
第六部分：電力變壓器絕緣電阻試驗
7 絕緣電阻測試儀 GD-3126A 一臺 絕緣電阻最大可測10TΩ
第七部分：電力變壓器絕緣油耐壓試驗
8 絕緣油介電強度測試儀 GDOT-80 一臺 最高電壓可達80KV
注：10、11這兩項試驗項目屬特殊試驗項目、需根據客戶需求定做

GDBT-1600kVA/10kV變壓器綜合測試臺配置方案
序號 設備名稱 產品型號 數量 備注
第一部分：主控制臺體及外部設備
1 全自動變壓器特性測試臺主控臺 GDBT-1000KVA/10KV 一臺 電腦全自動控制
三相感應電動調壓器 TSJA-50kVA/20- 650V 一臺 三相感應調壓器
第二部分：變壓器空負載特性試驗
2 變壓器空載負載特性測試儀 WT-500 一臺 可在PC機上監視電壓電流的波形，確認電壓電流的波形形狀，
波形失真情況。
電流互感器 GDHL-75A/5A/3kV 一臺
第三部分:直流電阻試驗、變比組別試驗
3 直流電阻快速測試儀-便攜式 GDZRC-10A 一臺 需帶串口通訊、要定做成標準機箱
4 全自動變比組別測試儀-便攜式 GDBC-II 一臺 需帶串口通訊、要定做成標準機箱
第四部分：倍頻感應耐壓及局放試驗
5 中頻發電機組及控制部分 GDBF-30kVA 一套 中頻發電機組輸出電壓為50V-800V
數字式局部放電檢測系統 GDJF-2006 一臺 三個測量通道
三相隔離低通濾波 GDLB-30kVA 一臺 能有效地隔離及衰減火花放電信號及來自電源側的各種干擾信號。
耦合電容器   一套 包括三個耦合電容器
第五部分： 電力變壓器工頻耐壓試驗
6 工頻耐壓成套試驗裝置 GDYD-A-10KVA/50KV 一套 智能PLC控制
高壓保護水電阻   一根 電壓等級50KV
第六部分：電力變壓器絕緣電阻試驗
7 絕緣電阻測試儀 GD-3126A 一臺 絕緣電阻最大可測10TΩ
第七部分：電力變壓器絕緣油耐壓試驗
8 絕緣油介電強度測試儀 GDOT-80 一臺 最高電壓可達80KV
注：10、11這兩項試驗項目屬特殊試驗項目、需根據客戶需求定做
