幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
檢測數據自動分析系統，橫向比較A、B、C三相之間進行繞組相似性比較，其結果為：①一致性很好②一致性較好③一致性較差④一致性很差，縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為：①正常繞組②輕度變形③中度變形④嚴重變形④。
該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
|

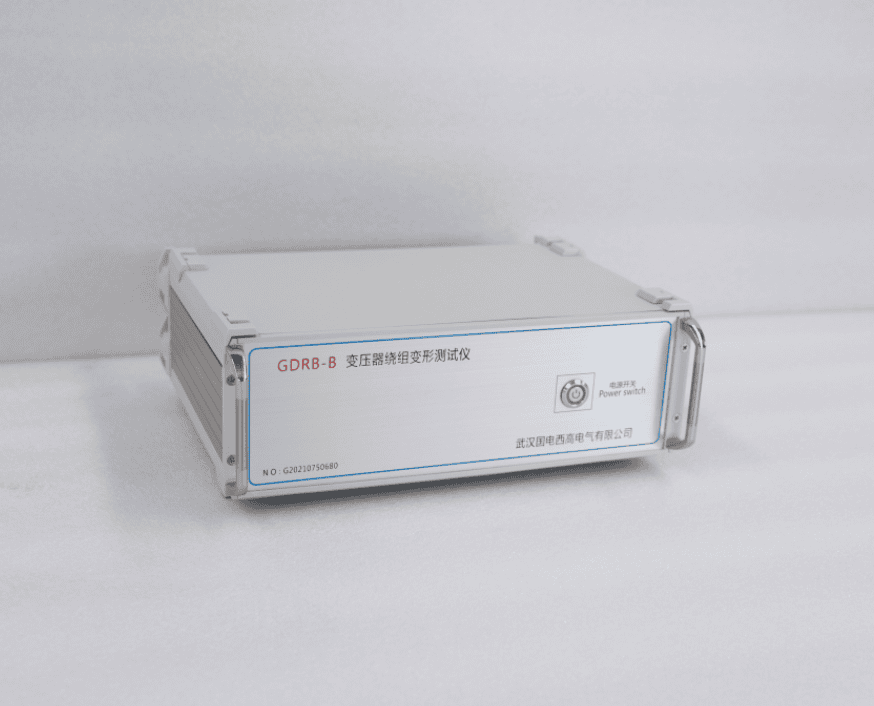

GDRB 系列變壓器繞組變形測試儀 |
|||
|
|

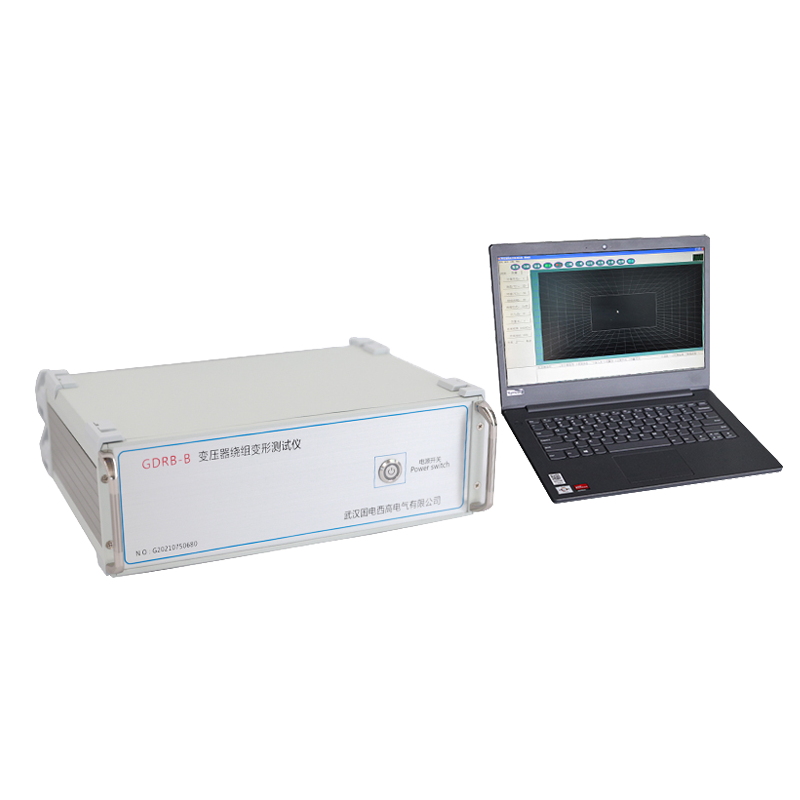

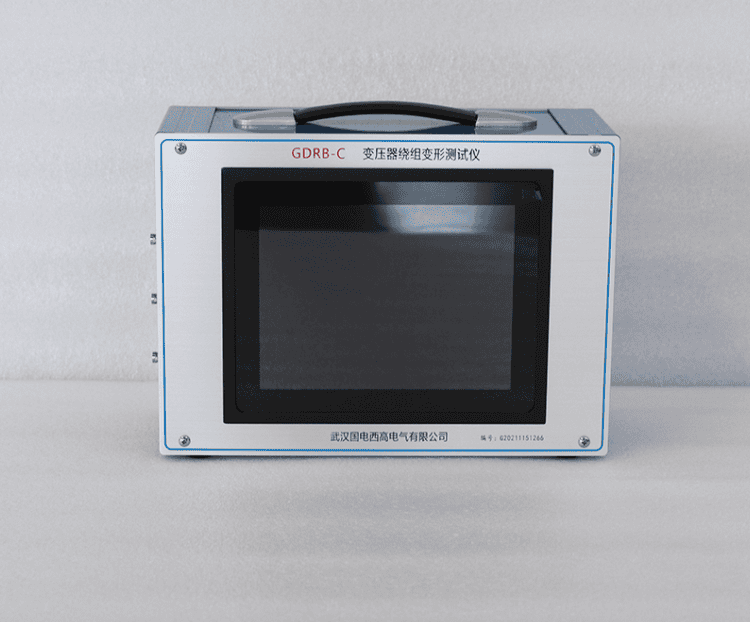

GDRB-B （ GDRB-C ） |

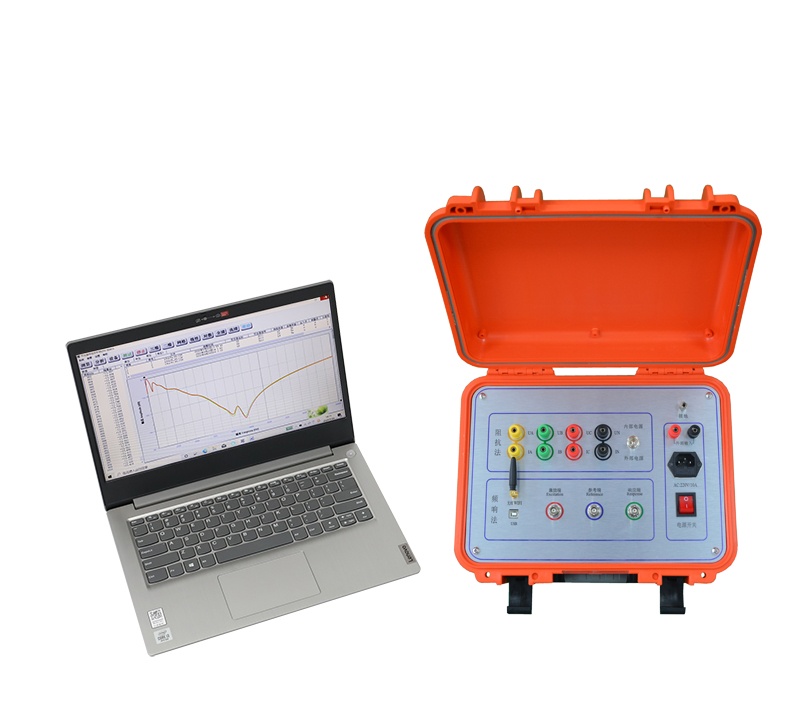

GDRB-F( 阻抗二合一 ) |
|
|
線性掃描分布 |
掃頻測量范圍 |
(1kHz)-(2MHz) |
(1kHz)-(10MHz) |
|
掃頻點 |
2000 |
4000 |
|
|
分辨率 |
1kHZ |
0.25 、 0.5 、 1kHZ |
|
|
掃頻測量范圍 |
掃頻測量范圍 |
(0.5kHz)-(1MHz) |
(0.5kHz)-(1MHz) |
|
掃頻點 |
2000 |
2000 |
|
|
分辨率 |
(0.02kHz)-(1kHZ) |
(0.02kHz)-(1kHZ) |
|
|
同相測試重復率 |
99.5% |
99.9% |
|
|
幅度測量范圍 |
(-100dB)-(+20dB) |
(-120dB)-(+20dB) |
|
|
信號輸入阻抗 |
1MΩ |
||
|
信號輸出阻抗 |
50Ω |
||
|
幅度測量精度 |
1dB |
||
|
掃描頻率精度 |
小于 0.01% |
||
|
儀器尺寸 |
300X340X120(mm) |
||
