所謂直流試驗電壓與交流試驗電壓的對應關系，是指它們之間等效性的一定規律。但實際上由于電機的幾何結構和絕緣材料的性能不同，直流和交流電壓的分布也就不同，故很難得到一個嚴密的規律。

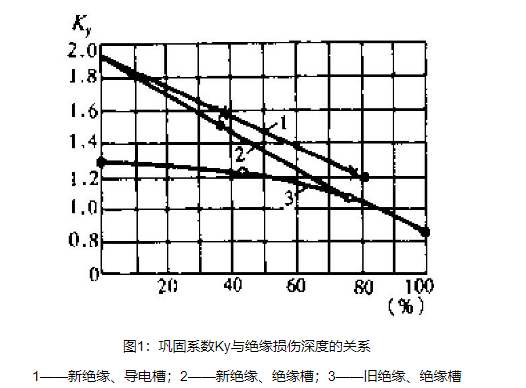

　　圖1表明了在同一絕緣體上直流擊穿電壓與交流擊穿電壓之此Ky（通稱鞏固系數）與絕緣損傷深度的關系。Ky的表達式為

　　Ky＝Ub-÷Ub

　　式中Ub-——直流擊穿電壓；

　　Ub——交流擊穿電壓。

　　由圖1可見，新絕緣的Ky值隨損傷深度的增加而成比例地減小，如曲線2所示。對于舊絕緣（運行相當長時間的），在同一損傷深度下，其Ky值均比新絕緣要小，且在損傷深度為0~40%的范圍內時，Ky值基本不變；損傷深度為40%~100%范圍內時，Ky值即非線性下降并可降至1及1以下。曲線1也是新絕緣，只是試驗的條件不同，使曲線的斜率變小，從而在同一損傷深度下，Ky值偏高。圖1曲線表明：

　　(1)鞏固系數Ky值隨絕緣損傷深度的增大而下降（屏蔽會使Ky值略偏高），表明直流耐壓能比交流耐壓更靈敏地發現絕緣損傷缺陷。

　　(2)老舊絕緣的Ky值隨損傷深度的變化規律不如新絕緣明顯。但老舊絕緣的Ky值明顯低于新絕緣。在直流耐壓下頻繁擊穿或泄漏電流在相同條件下比歷史值增大明顯者，應考慮可能是電機絕緣老化的跡象。

　　(3)曲線表明Ky的上限值一般不超過2。

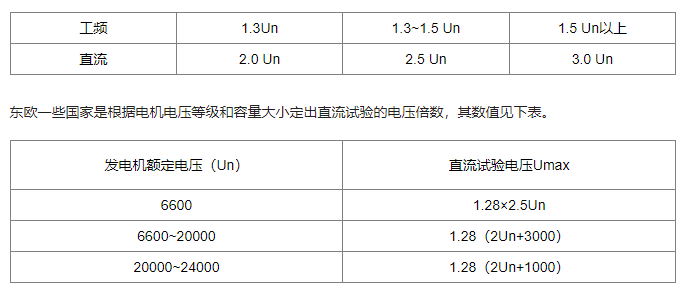

　　根據我國實際經驗，可取Ky為1.55~2.2，并據此制定出交流耐壓與直流耐壓的對應關系如下：
