隨著電力設備技術的進步，電氣絕緣測試的重要性日益凸顯。耐壓試驗作為評估電氣設備絕緣性能的關鍵環節，其準確性和效率直接影響設備的安全性與可靠性。串聯諧振耐壓試驗裝置因其高效、節能和操作靈活的特性，逐漸成為電氣試驗領域的主流選擇。本文將深入探討該裝置的基本原理、核心組成及其實際應用，助力相關技術人員更好地理解和掌握這一技術。

一、串聯諧振耐壓試驗裝置的基本構造

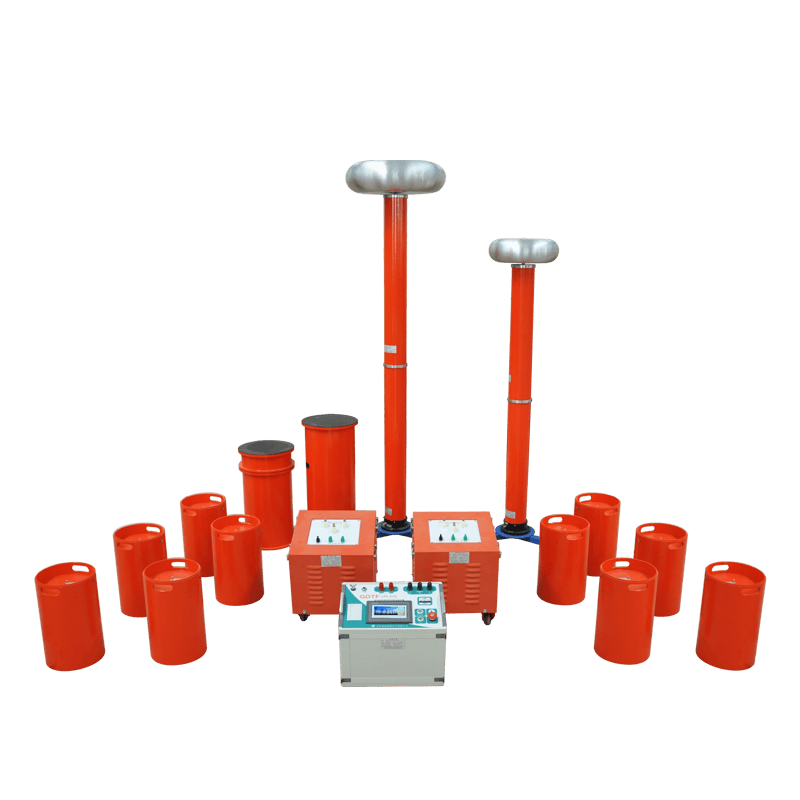

串聯諧振耐壓試驗裝置主要由高頻電源、串聯諧振回路、被測設備和測量控制系統組成。其核心是串聯諧振回路，該回路通常包含電感器和被測設備的電容，形成一個諧振電路。高頻電源為回路提供交流電壓，通過調節電源頻率使電路達到諧振狀態。

二、諧振原理解析

諧振現象是指在特定頻率下，電路的電抗相互抵消，電路阻抗達到最低或最高的狀態。串聯諧振電路中，電感器的感抗和被測設備的電容抗相等且方向相反，電路電流達到最大值，而電壓則在電感和電容兩端形成高幅值的電壓。利用這一特性，試驗裝置能夠在較低的供電電壓下產生高電壓，從而對被測設備施加耐壓測試。

具體來說，裝置通過調整電源頻率，使電路進入諧振狀態，電流達到峰值。此時，回路中的電壓倍增效應使得被測設備承受高于電源輸出的電壓，實現耐壓測試的目的。由于電流控制在一定范圍內，裝置運行更加安全且節能。

三、串聯諧振耐壓試驗的優勢

與傳統的耐壓測試方法相比，串聯諧振耐壓試驗裝置具有多方面優勢：

1. 節能高效：通過諧振效應，裝置能夠在較低電流下產生高電壓，減少能量損耗，降低運行成本。

2. 電壓調節靈活：頻率調整方便，使得電壓調節范圍寬廣，適用于不同容量和電容特性的設備。

3. 設備體積小巧：省去了大功率變壓器的需求，整體裝置結構緊湊，便于現場使用和維護。

4. 測試精度高：諧振狀態下電壓穩定，測試結果更加準確可靠。

四、關鍵技術環節

實現高性能的串聯諧振耐壓試驗裝置，需要關注以下技術要點：

1. 精確的頻率控制：采用高精度的頻率合成技術，使電源頻率能夠細微調節，確?；芈愤_(dá)到最佳諧振狀態。

2. 高品質電感設計：電感器需具備低損耗、高穩定性特點，保證諧振電路的效率和穩定性。

3. 測量與保護系統：集成電壓、電流測量模塊及過流、過壓保護裝置，保障試驗過程的安全性。

4. 自動化控制：通過智能控制系統，實現試驗參數的自動調整和數據采集，提高操作便捷性和數據分析能力。

五、應用場景與發展趨勢

串聯諧振耐壓試驗裝置廣泛應用于高壓電纜、電氣開關設備、變壓器及其他高壓電氣元件的絕緣性能檢測。隨著電力系統向高電壓、大容量方向發展，傳統耐壓試驗方法面臨諸多挑戰，串聯諧振技術憑借其靈活性和高效性，逐漸成為行業標準。

未來，結合數字化與智能化技術，串聯諧振耐壓試驗裝置將實現更高層次的自動化和數據智能分析。此外，隨著新材料和新工藝的引入，裝置的性能將進一步提升，滿足更嚴苛的測試需求?？偨Y(jié)而言，串聯諧振耐壓試驗裝置憑借其獨特的電路設計和諧振效應，提供了一種經濟、高效且安全的耐壓測試方案。掌握其工作原理及關鍵技術，有助于推動電氣設備測試技術的進步，保障電力系統的穩定運行。
