架空線路故障定位儀，適用于6-35kV架空線路故障的定位，能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案，集成故障診斷、交流定位、直流定位、直流耐壓、交流耐壓四種功能。創新的交流定位模式，對于低阻故障，在線路正下方檢測特征信號,無須登桿掛接傳感器，具有操作簡單，使用方便的特點。對于安裝有智能開關（存在接地PT）線路發生的高阻故障，采用交流定位+升壓器的方式，無需解除PT。發射機內置大容量鋰電池，方便使用和攜帶。

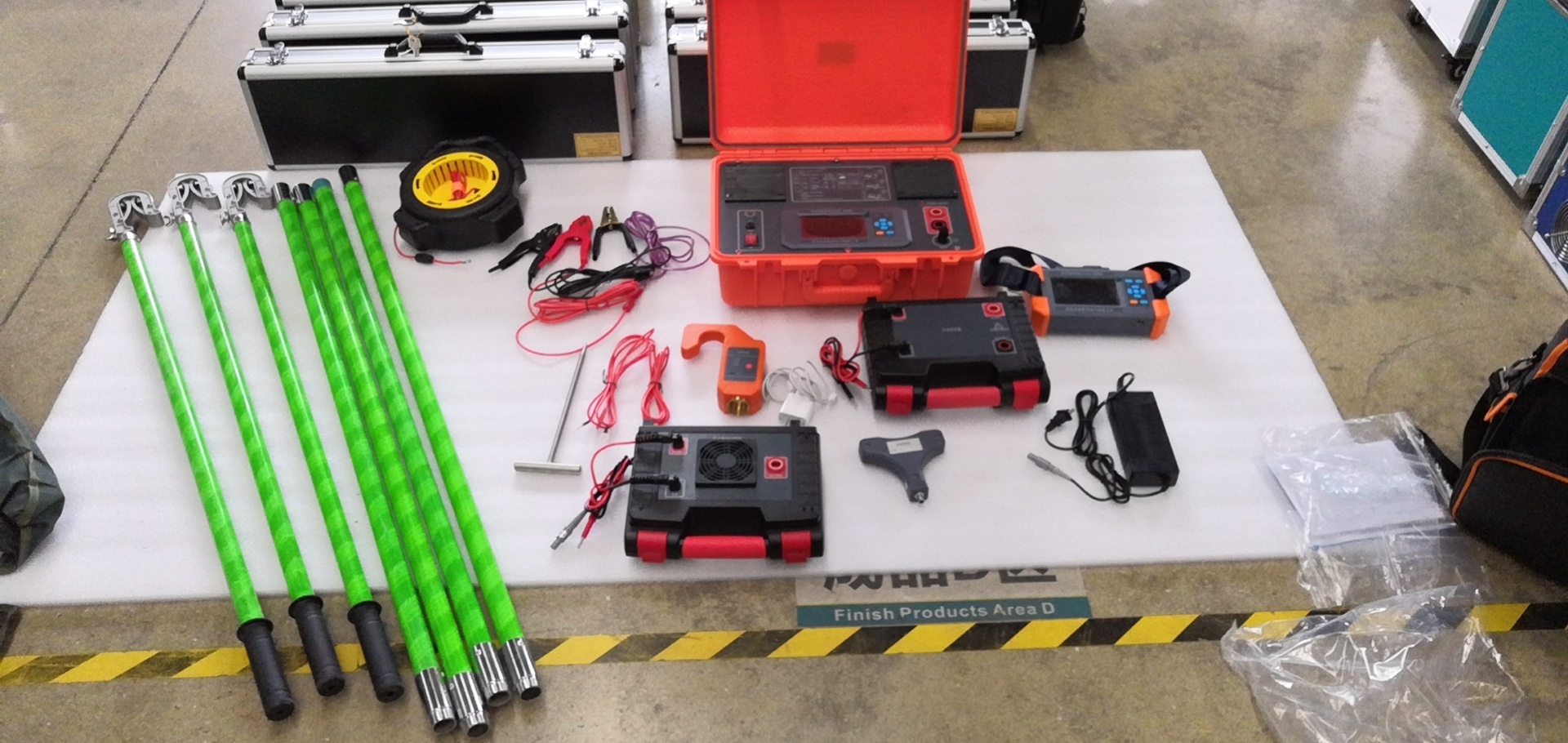

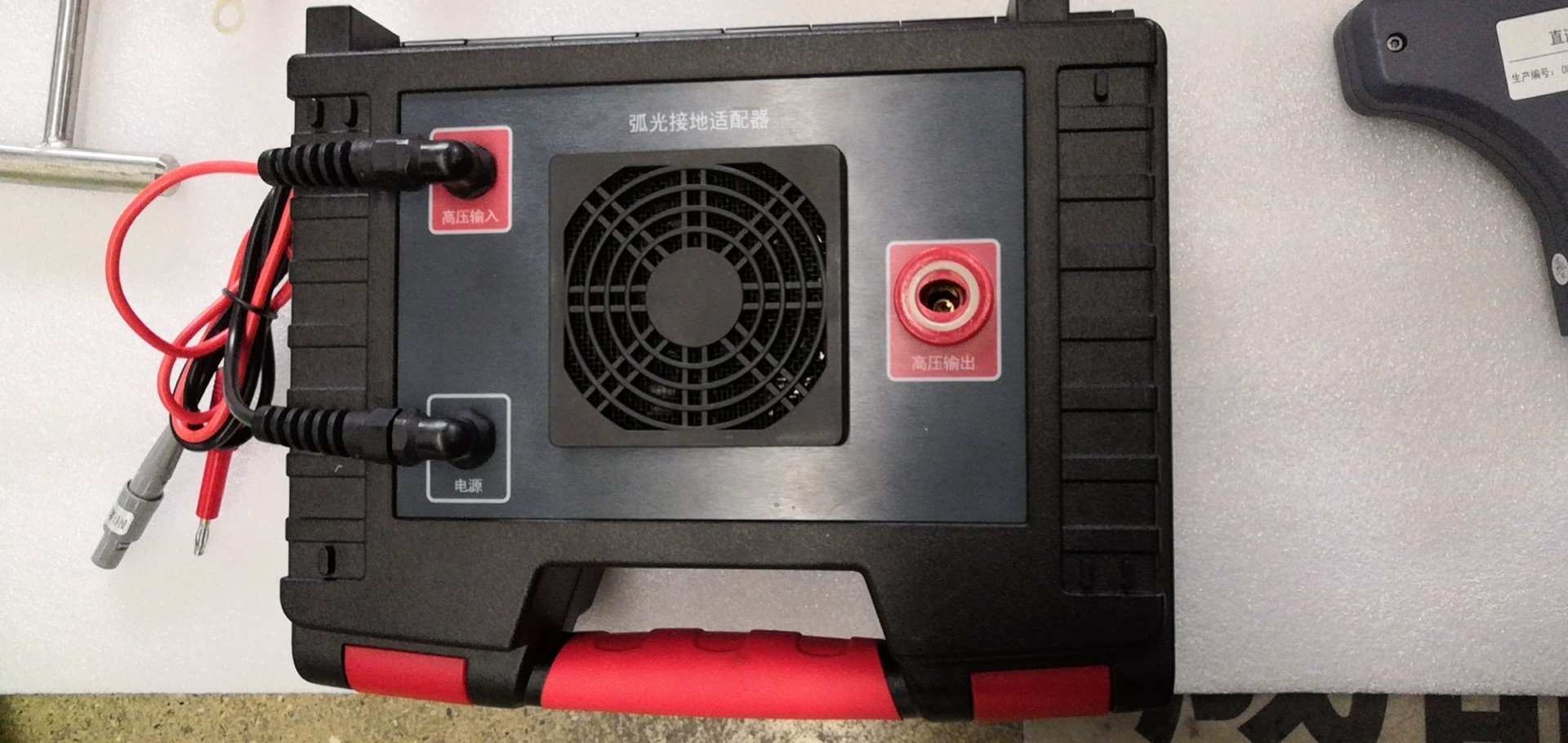

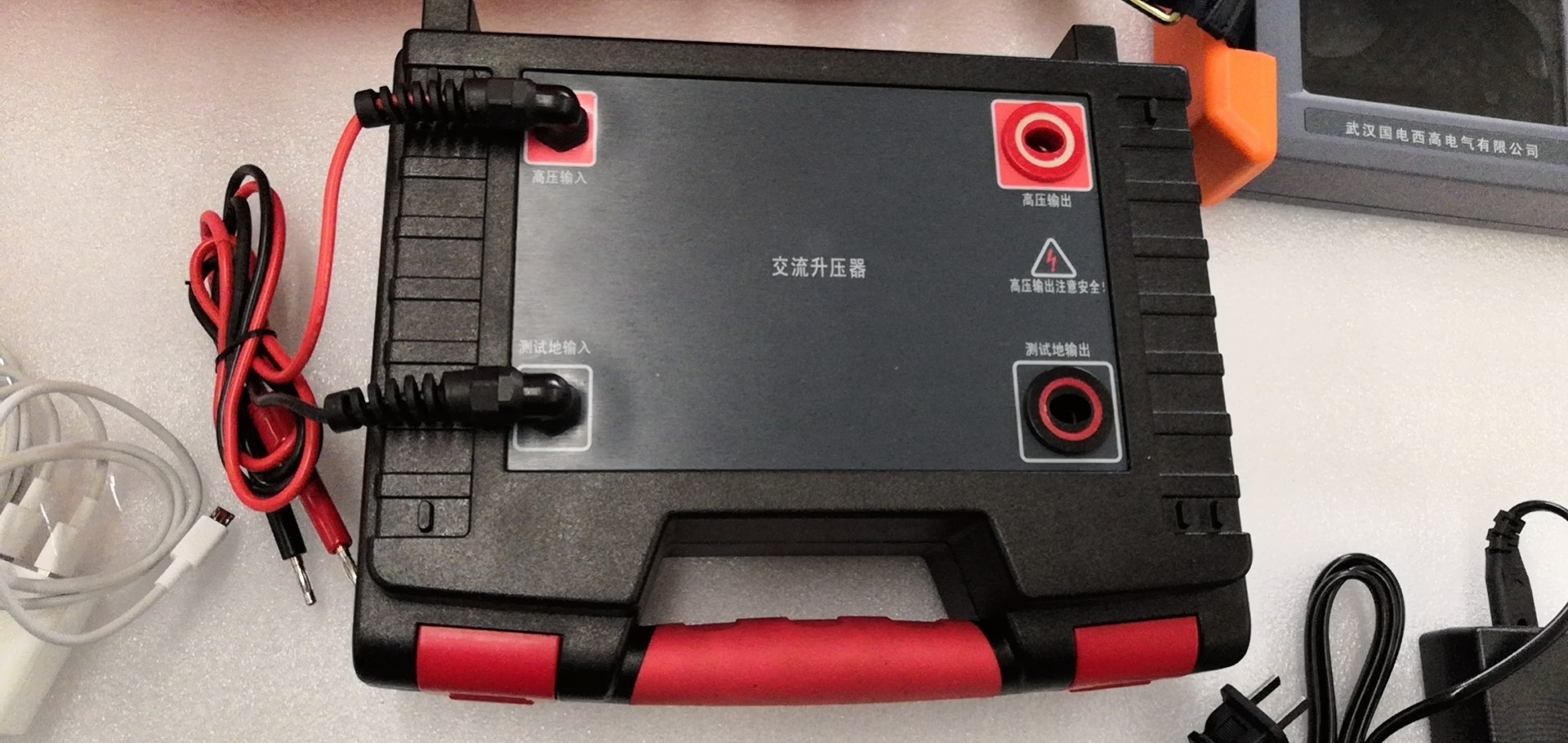

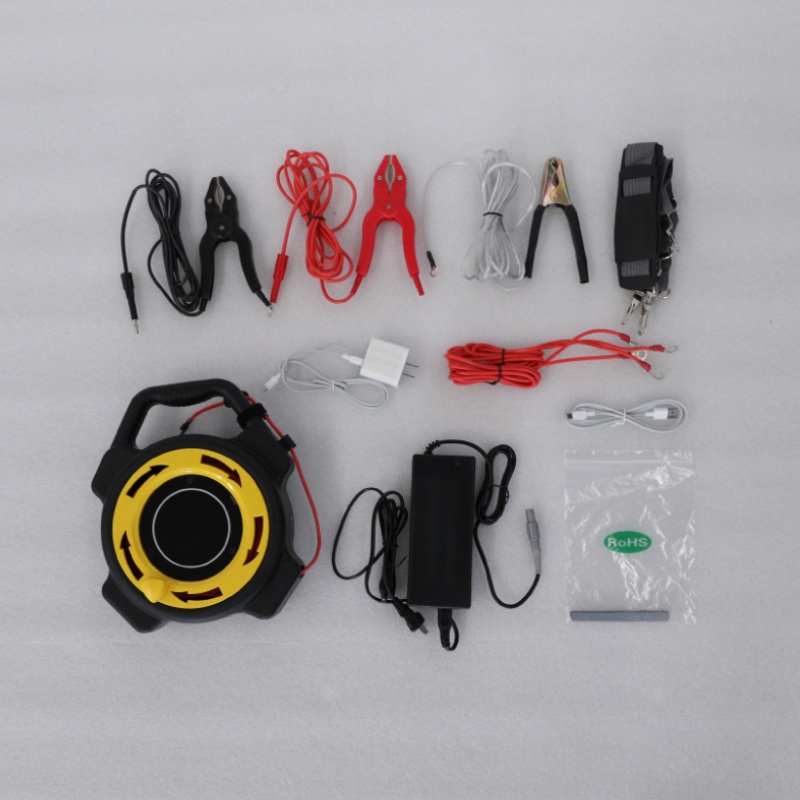

整套設備主要由發射機、接收機、交流升壓器，直連傳感器、懸掛傳感器、弧光接地適配器及附件組成。

功能特點：
●用途：6-35kV架空線路故障查找定位
●集成故障診斷、交流定位、直流定位、交流耐壓、直流耐壓五種功能。
●故障診斷
指導合適的定位方法。
線路絕緣電阻、電容測量。
●交流定位-直連輸出（低過渡電阻接地）：
發射信號：大功率特種低頻交流信號主動注入。
接收信號：沿線分段查找，無須登桿掛接傳感器。
高效工作：無須登桿，極大提高測試效率，降低工作強度。
●交流定位-外接升壓器輸出（線路存在接地PT，中過渡電阻接地）：
發射信號：大功率特種低頻交流信號主動注入。
接收信號：沿線分段查找，需要登桿掛接傳感器。
無需解除線路接地PT。
創新的阻性電流含量和電流幅值比對，解決故障范圍更寬。
●直流定位（高/低過渡電阻接地及弧光接地）：
發射信號：大功率脈動直流信號主動注入。
接收信號：沿線分段查找，需要登桿掛接傳感器。
全能定位模式，尤其解決弧光接地定位難題。
●直流耐壓和交流耐壓
故障修復后的驗收測試。

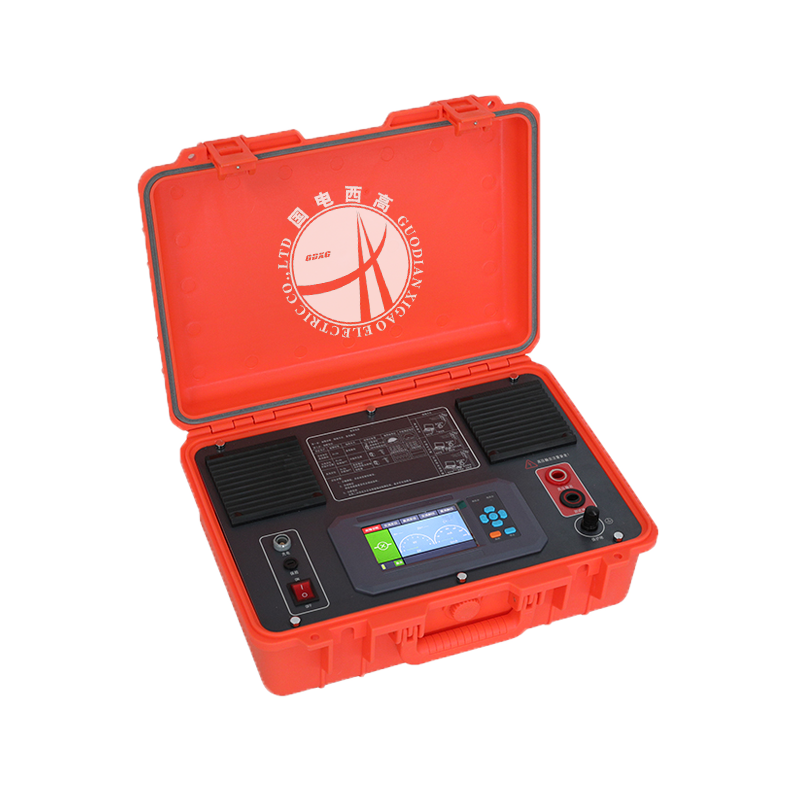

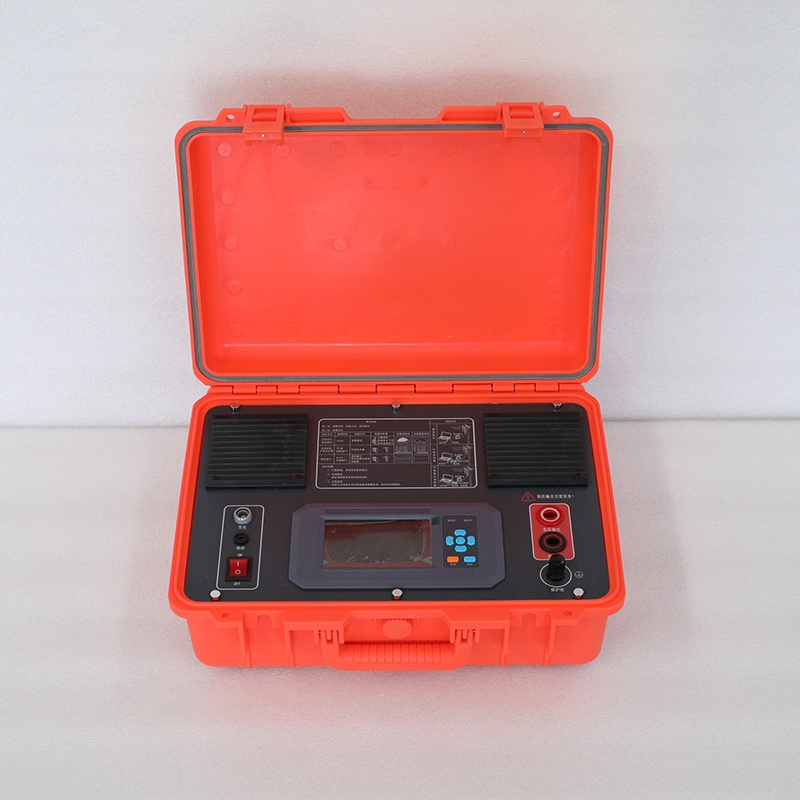

●發射機具有停止自動放電功能，確保操作安全。
●發射機具有過流保護、超溫保護功能。
●發射機內置大容量鋰離子電池組，攜帶方便。

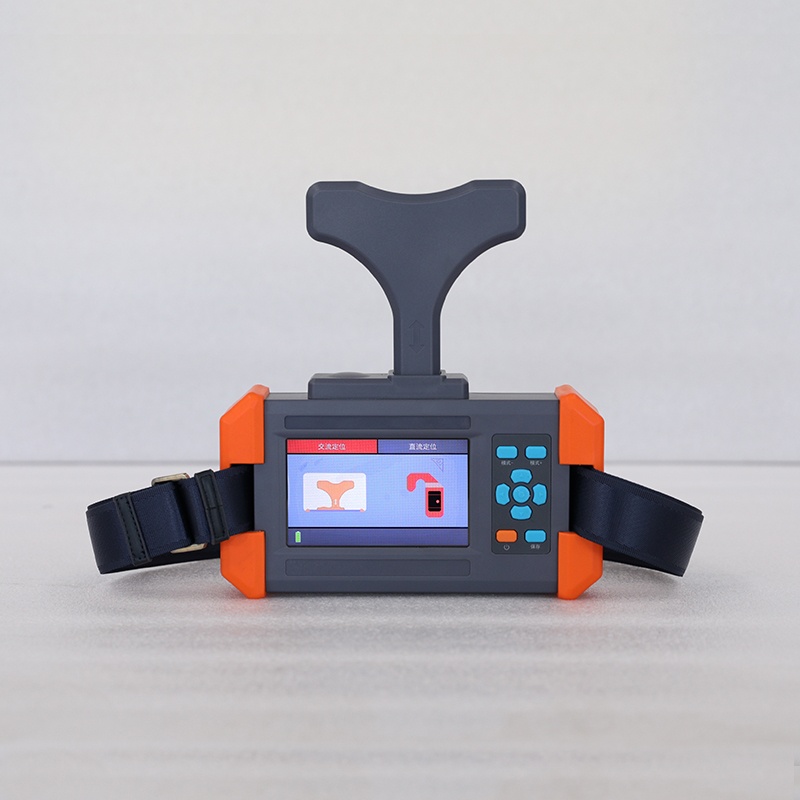

●接收機采樣全數字化高靈敏度信號處理，判據明確直觀。
●具有數據記憶功能，掉電不丟失，定點更方便。

產品參數

發射機：

接收機&懸掛傳感器：

? 使用條件：溫度:-10℃－50℃，濕度<80％RH，海拔<1000m。
